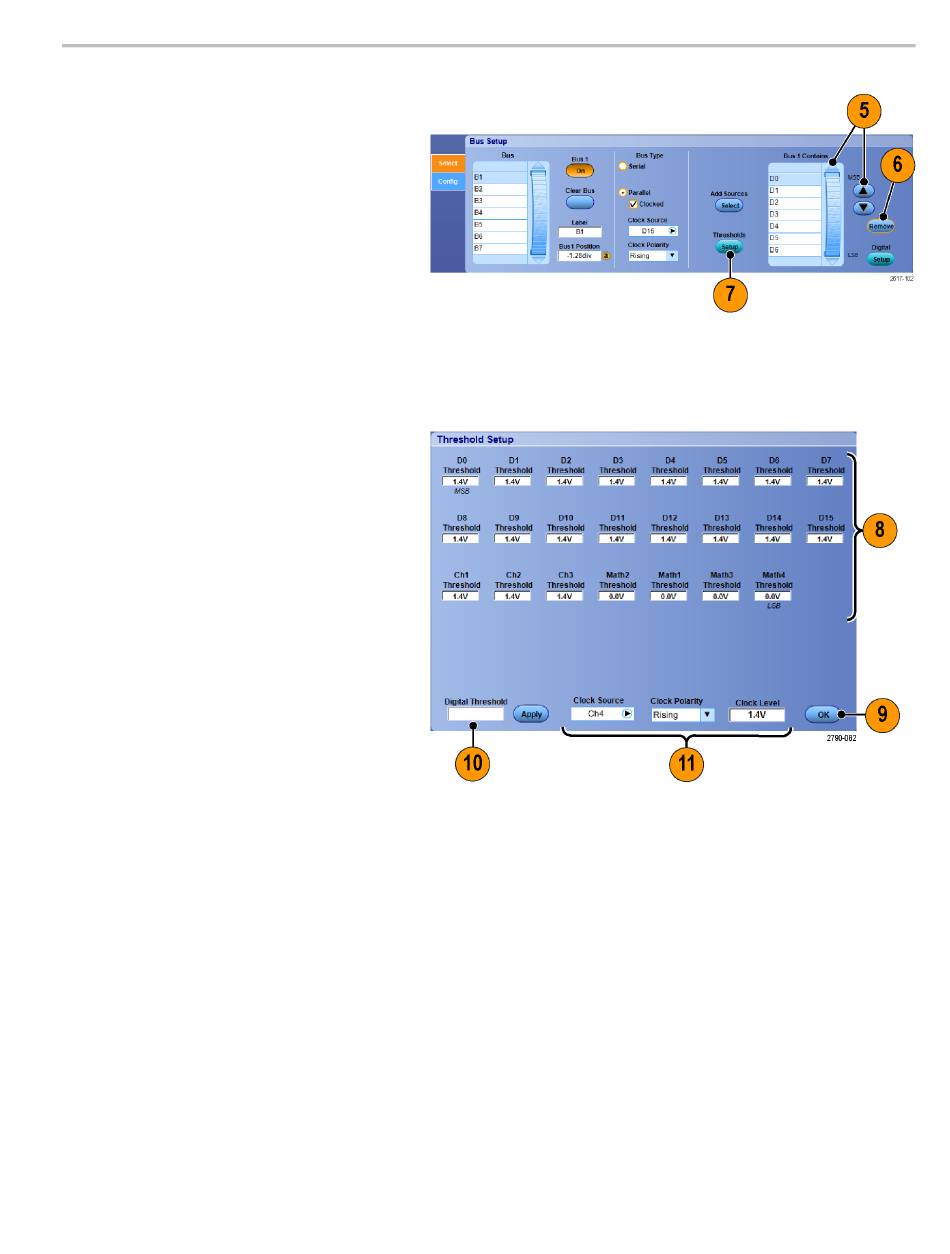

5. Um einen Kanal innerhalb eines Busses
zu verschieben, blättern Sie zu dem
entsprechenden Kanal, wählen Sie
diesen aus, und klicken Sie anschließend
auf die Schaltflächen mit dem Pfeil nach
oben bzw. nach unten.
6. Um einen dem Bus zugeordneten
Kanal zu entfernen, blättern Sie zu dem
entsprechenden Kanal, und klicken
Sie anschließend auf die Schaltfläche
Remove (Entfernen).
7. Um die Kanalschwellenwerte
einzustellen, klicken Sie auf
die Schaltfläche Thresholds
(Schwellenwerte) Setup (Einstellungen).
8. Für jeden Schwellenwert, den Sie
einstellen wollen, doppelklicken Sie
beim entsprechenden Kanal in das
Feld Threshold (Schwellenwert), und
geben Sie mithilfe des Tastenfeldes
oder der Mehrfunktions-Drehknöpfe den
Schwellenwert ein.
9. Nachdem Sie die gewünschten
Schwellenwerte eingestellt haben,
klicken Sie auf die Schaltfläche OK.
10. Um alle Kanäle auf denselben
Schwellenwert einzustellen,
doppelklicken Sie auf Digital Threshold
(Digitale Schwellenwert), und geben
Sie mithilfe des Tastenfeldes einen
Schwellenwert ein. Klicken Sie auf Apply
(Übernehmen).
11. Um die Taktquelle und die Polarität
bei Geräten der Serie MSO70000/C
einzustellen, doppelklicken Sie auf
das Element, und wählen Sie aus
der angezeigten Liste aus. Um den
Taktpegel einzustellen, doppelklicken
Sie auf „Clock Level" (Taktpegel), und
geben Sie über das Tastenfeld oder den
Mehrfunktions-Drehknopf den Pegel ein.
Einrichten der Busanzeige
Sie können die Art des Busses und der Decodierung einrichten. Sie können nur bei Geräten der Serie MSO digitale
Kanäle in den Busdefinitionen verwenden.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Erfassung
55
