Erfassung

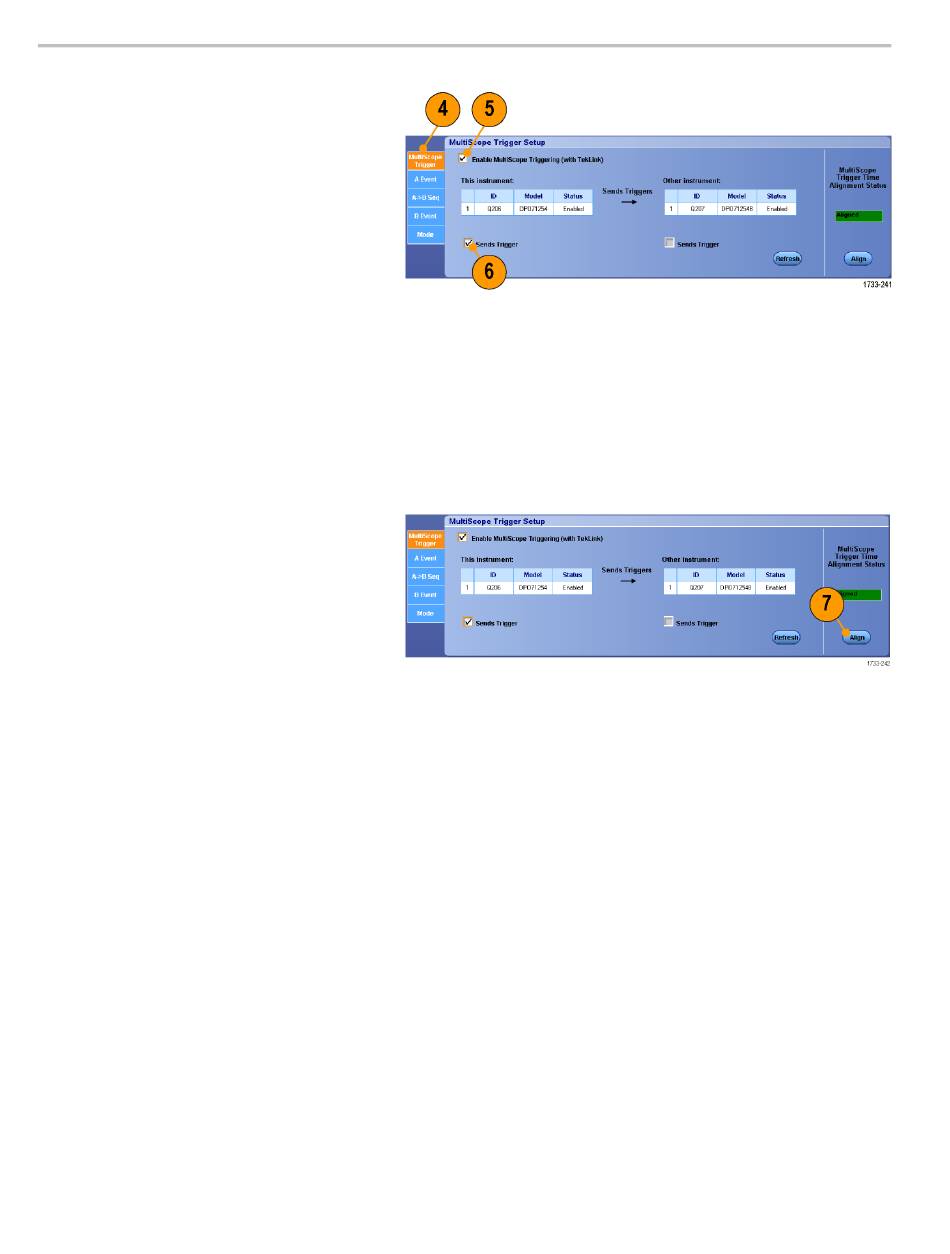

4. Wählen Sie die Registerkarte MultiScope
Trigger.
5. Aktivieren Sie MultiScope-Triggering
durch Auswählen von Enable
MultiScope Triggering (with TekLink)
(MultiScope-Triggering (mit TekLink)
aktivieren).
6. Wählen Sie Sends Trigger (Trigger
senden), um beim Konfigurieren der
Einstellungen für das Zusammenwirken
von Instrumenten dafür zu sorgen, dass
ein Instrument den Trigger bei beiden
Instrumenten auslösen kann. Das
andere Instrument wird automatisch
so eingestellt, dass es den Trigger
empfängt.
Bei Verwendung eines Hubs sind auf
dem Gerät, das den Trigger ausgibt, alle
Triggerarten verfügbar.
7. Zum Kalibrieren des MultiScope-Triggers
drücken Sie die Schaltfläche Calibrate
(Kalibrieren).
