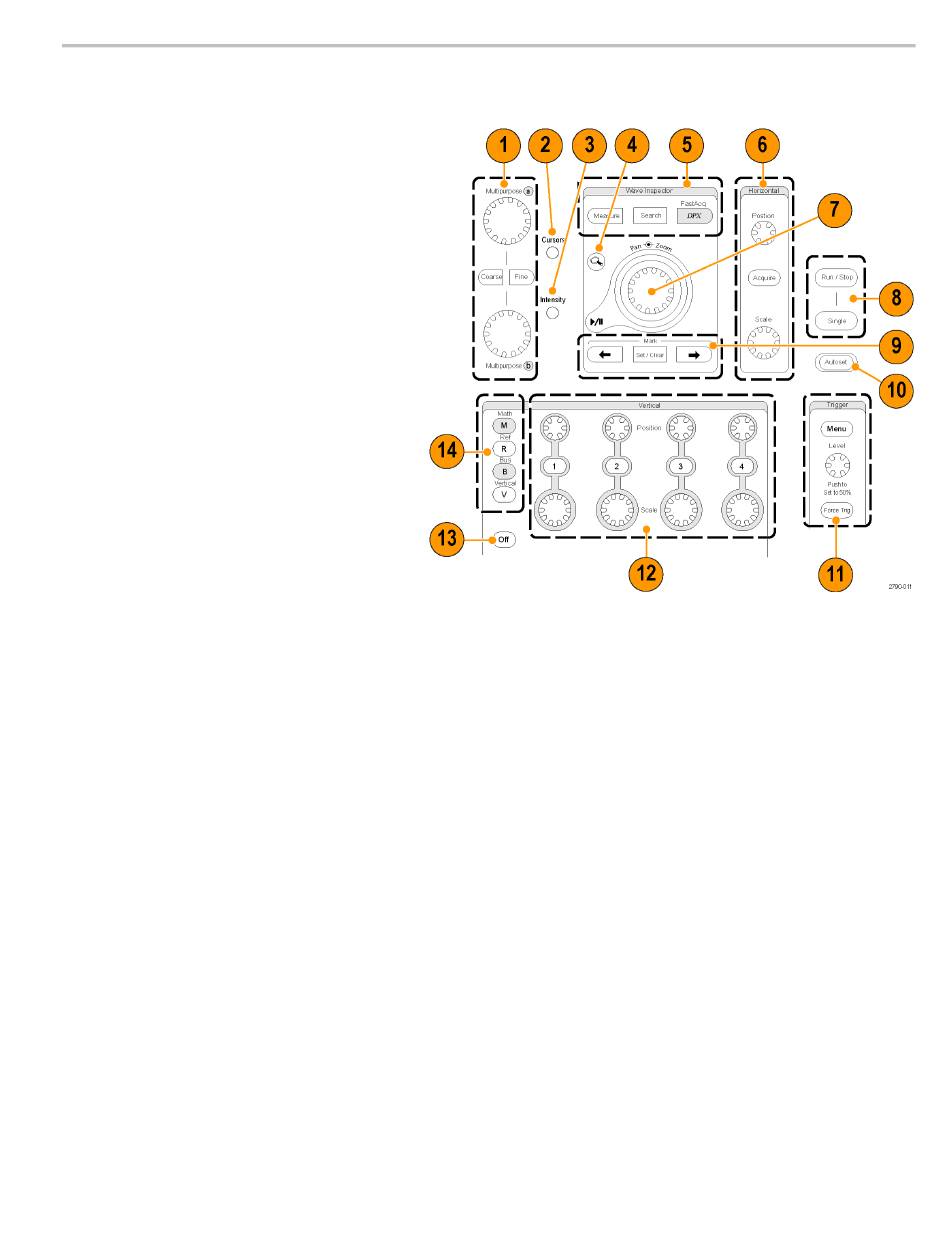

MSO5000 und DPO5000
1. Durch Betätigendes Drehknopfs können
Sie die auf der Bildschirmschnittstelle
ausgewählten Parameter anpassen.
Drücken Sie Fine (Fein), um die
Feineinstellung auszuwählen oder
Coarse (Grob), um die Grobeinstellung
auszuwählen.
2. Drücken Sie diese Taste, um die Cursor
zu aktivieren bzw. zu deaktivieren.
3. Drücken Sie diese Taste, um
die Signalintensität über einen
Mehrfunktions-Drehknopf einzustellen.
4. Drücken Sie diese Taste, um den
MultiView-Zoom einzuschalten und die
Anzeige durch ein vergrößertes Raster
zu ergänzen.
5. Drücken Sie diese Taste, um
automatisierte Messungen
durchzuführen, eine Erfassung auf
benutzerdefinierte Ereignisse/Kriterien
zu durchsuchen oder schnelle
Erfassungen zu beginnen oder zu
beenden.
6. Hiermit können Sie die horizontalen und
die Erfassungsparameter alle Signale
skalieren, positionieren und festlegen.
7. Drehen Sie den inneren
Zoom-Drehknopf, um den Zoomfaktor
zu regeln. Drehen Sie den äußeren
Verschiebe-Drehknopf, um die Position
des Zoomfensters im erfassten Signal
zu verschieben. Drücken Sie die
Wiedergabe-/Pause-Taste, um das
automatische Verschieben eines Signals
zu starten oder anzuhalten. Steuern Sie
die Geschwindigkeit und die Richtung
mit dem Verschiebe-Drehknopf.
8. Verwenden Sie diese Tasten, um die
Erfassung zu starten und anzuhalten
oder um eine Erfassungssequenz zu
starten.
9. Verwenden Sie diese Taste, um Signale
zu suchen und zu markieren, um eine
Signalmarkierung zu erstellen oder zu
löschen oder um zur vorhergehenden
oder nächsten Signalmarkierung zu
wechseln.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
