Anhang D
Anhang D
P6616 logischer Mehrzwecktastkopf – Anleitung
071-2831-00
Copyright © Tektronix Inc. Alle Rechte vorbehalten.

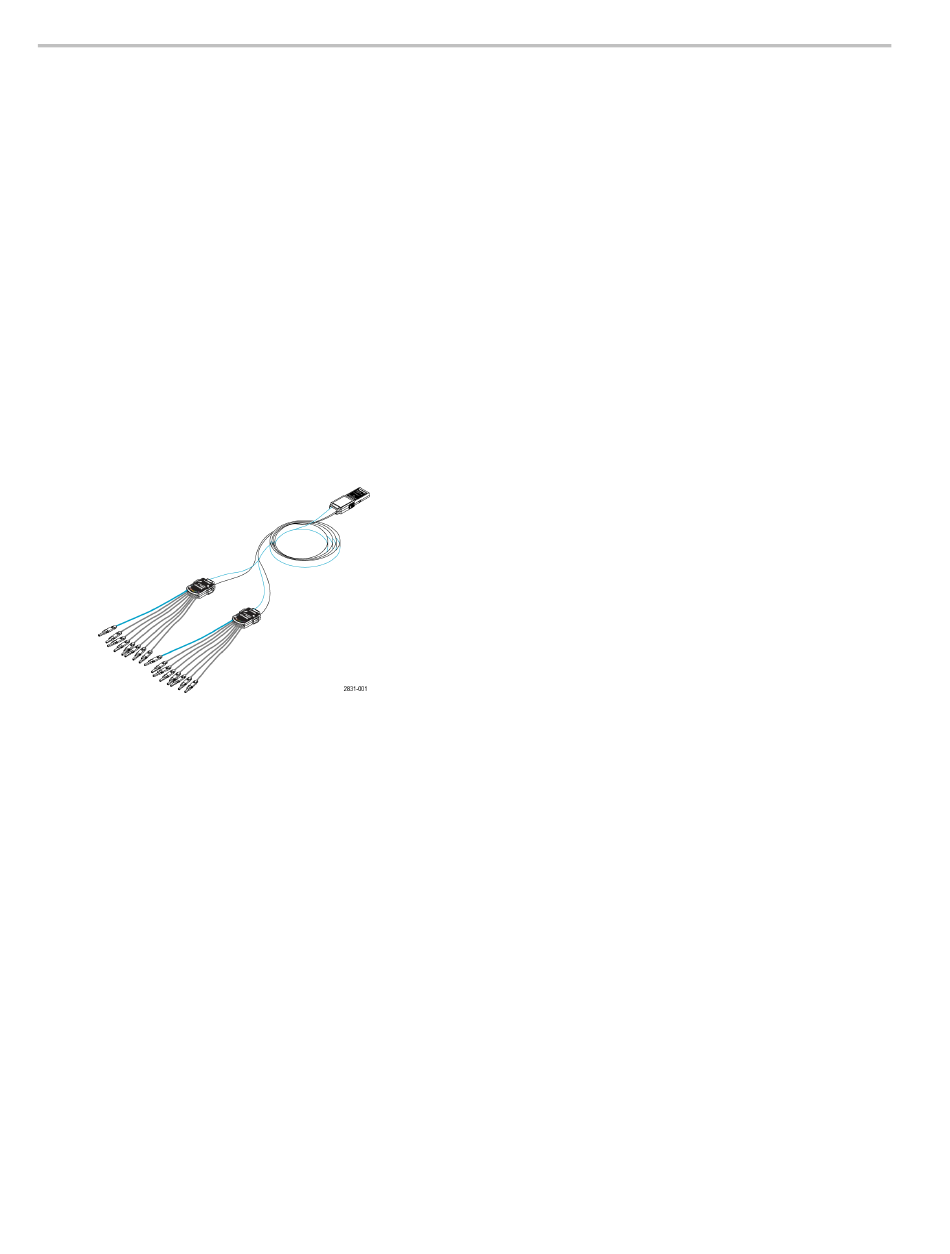

Produktbeschreibung
Der logische Mehrzwecktastkopf PP6616 verbindet die Mixed-Signal-Oszilloskope von Tektronix der Serien MSO5000
und MSO4000B mit digitalen Bussen und Signalen Ihres Zielsystems. Der Tastkopf umfasst 16 Datenkanäle auf zwei
Leitungssätzen (GROUP 1 und GROUP 2).
Die erste Leitung in jedem Satz hat eine blaue Isolierung, die anderen sieben sind grau. Alle Leitungen sind an der
Spitze geerdet. Sie können die Tastkopfleitungen separat mit dem Zielsystem verbinden oder die Leitungen mithilfe der
Tastkopfspitzenhalter gruppieren.
196
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
