Erfassung
Anzeige analoger Charakteristiken von digitalen Signalen
iCapture ermöglicht Ihnen die Anzeige analoger Charakteristiken von Signalen an digitalen Kanälen. Bei der Anzeige
der analogen Charakteristiken von Signalen stehen zusätzliche Messfunktionen zur Verfügung. iCapture ist für Geräte
der Serie MSO70000C erhältlich.

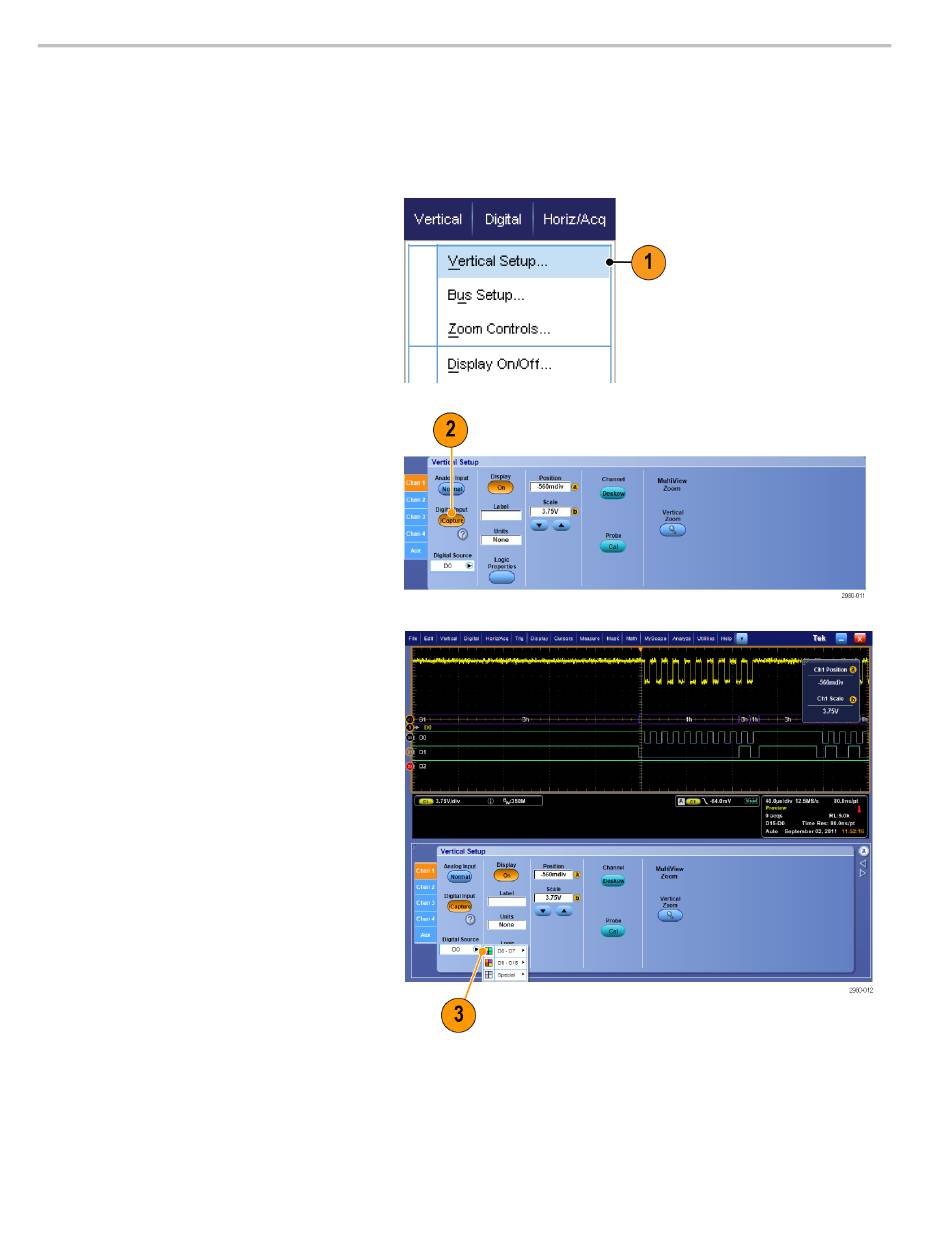

1. Wählen Sie Vertical> Vertical Setup...
(Vertikal > Vertikale Einstellungen ...)
aus.
2. Drücken Sie die Schaltfläche Digital
Input (Digitaler Eingang) iCapture.
3. Klicken Sie auf Digital Source (Digitale
Quelle), und wählen Sie einen digitalen
Kanal aus, um über den analogen
Eingang zu senden.
58
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
