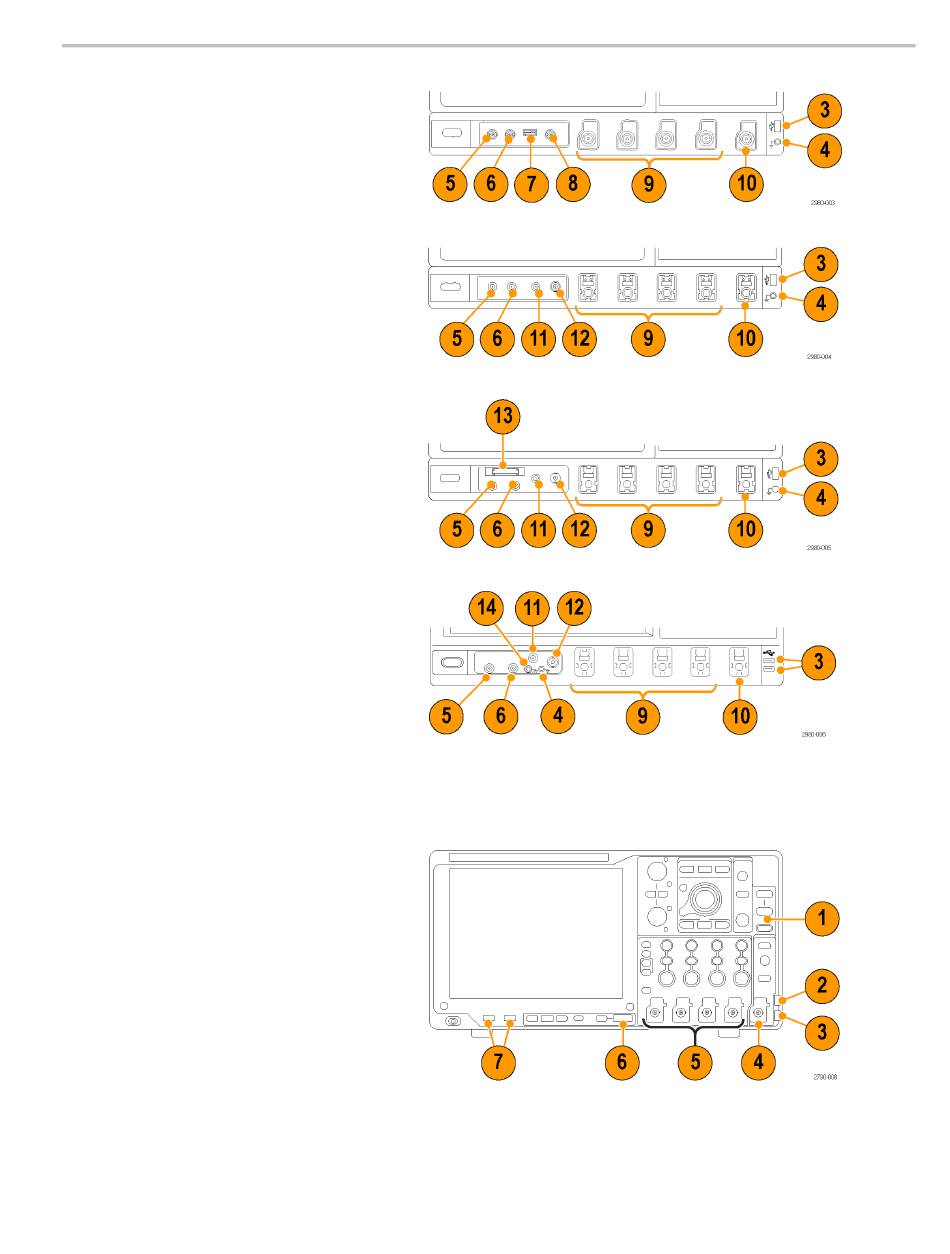

3. USB-Schnittstelle
4. Erdungsklemme
5. Datenrückgewinnungsausgang (nicht
erhältlich für DPO7104 und DPO7054)
6. Taktrückgewinnungsausgang (nicht
erhältlich für DPO7104 und DPO7054)
7. Tastkopfkompensationsausgang
8. Tastkopfkalibrierungsausgang
9. Eingang für die Kanäle 1-4
10. Zusätzlicher Triggereingang
11. Ausgang mit schnell ansteigender Flanke
12. Gleichspannungsausgang mit
Tastkopfkalibrierung
13. Logiktastkopfeingang
14. Erdungsklemme durch einen
1 MΩ-Widerstand
Serien MSO5000 und DPO5000
1. Bedienelemente auf dem vorderen
Bedienfeld
2. Erdungsklemme
3. Tastkopfkompensationsausgang
4. Zusätzlicher Triggereingang
5. Eingang für die Kanäle 1–4
6. Logiktastkopfeingang
7. USB-Schnittstelle
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serie DPO7000C
Serien DSA70000C und DPO70000C:
Serie MSO70000C
Serien DSA70000D und DPO70000D
Serien MSO5000 und DPO5000
Umgang mit dem Gerät
17
