Einrichten der digitalen Signaleingabe
Um die digitalen Kanäle für die Erfassung von Signalen einzurichten, verwenden Sie das Menü Digital Setup (Digitale
Kanäle einrichten). Digitale Kanäle sind nur bei Geräten der Serien MSO70000C und MSO5000 und bei Geräten der Serie
DPO5000, bei denen die Option MSOE installiert ist, verfügbar.

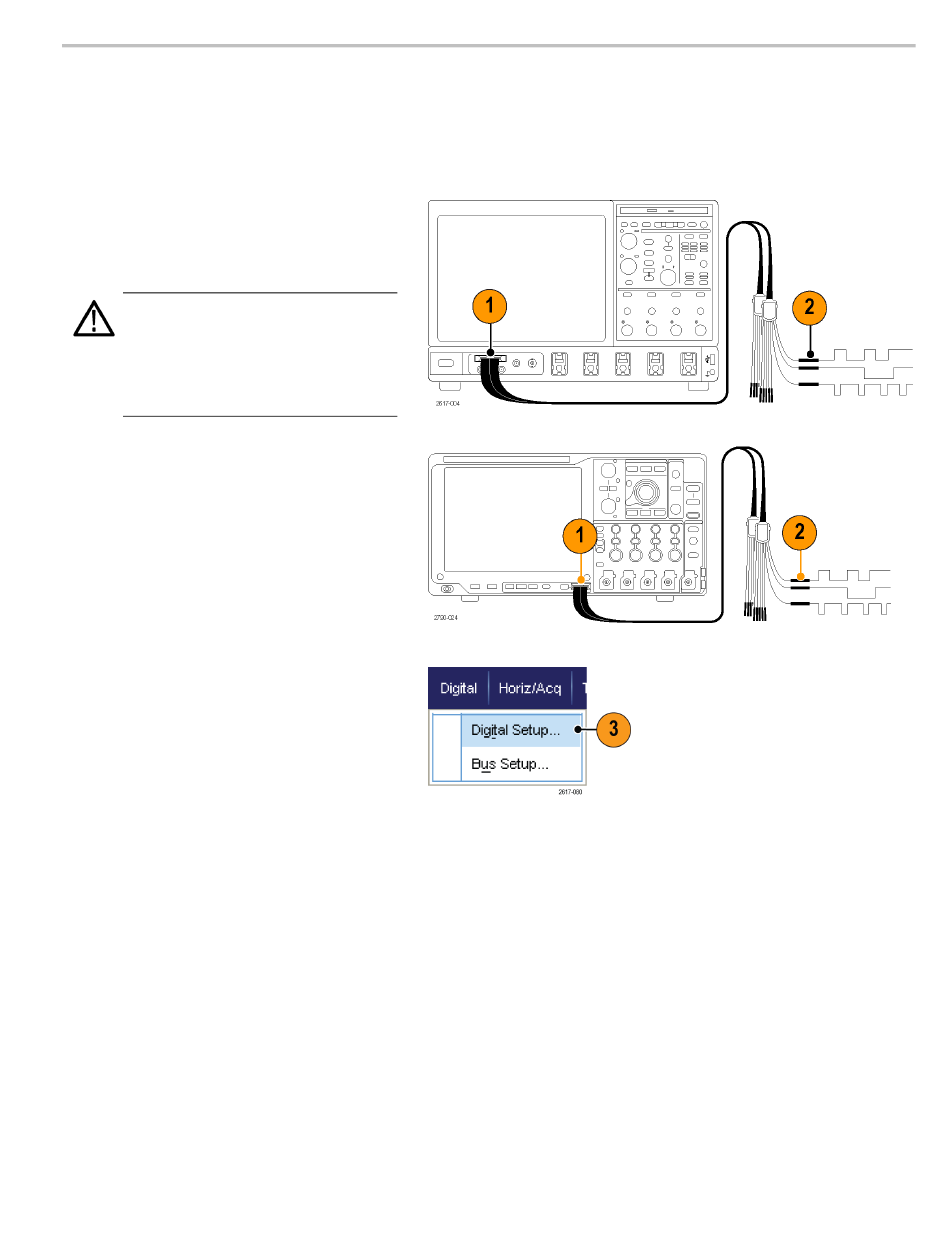

1. Schließen Sie den Logiktastkopf an das
Gerät an.
2. Schließen Sie den Tastkopf an die Quelle
des Eingangssignals an.
VORSICHT.
Vermeiden Sie Schäden
am Gerät, indem Sie bei Arbeiten an
den Anschlüssen des Geräts stets ein
Antistatik-Armband tragen und die maximale
Nennspannung für Eingangsstecker
beachten.
3. Einrichten digitaler Kanäle und Busse
mithilfe des Menüs Digital.
(Siehe Seite 50, Einrichten digitaler Kanäle.)
und (Siehe Seite 51, Einrichtung eines
Busses.)
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serie MSO70000C
Serien MSO5000 und DPO5000
Erfassung
49
