Triggern mit B-Ereignisabtastung

Verwenden einer A->B-Sequenz-B-Ereignisabtastung, um überlappende Augendiagramme zu erstellen, die durch ein
A-Triggerereignis synchronisiert oder initiiert werden.
B-Event-Scan ist bei Geräten der Serien MSO5000 und DPO5000 nicht verfügbar.
Triggern auf n-tes Ereignis erfasst das n-te B-Ereignis, das nach dem A-Ereignis auftritt für alle Erfassungen.
B-Ereignisabtastung erhöht den B-Ereigniswert, um unterschiedliche Bereiche des Signals zu erfassen.

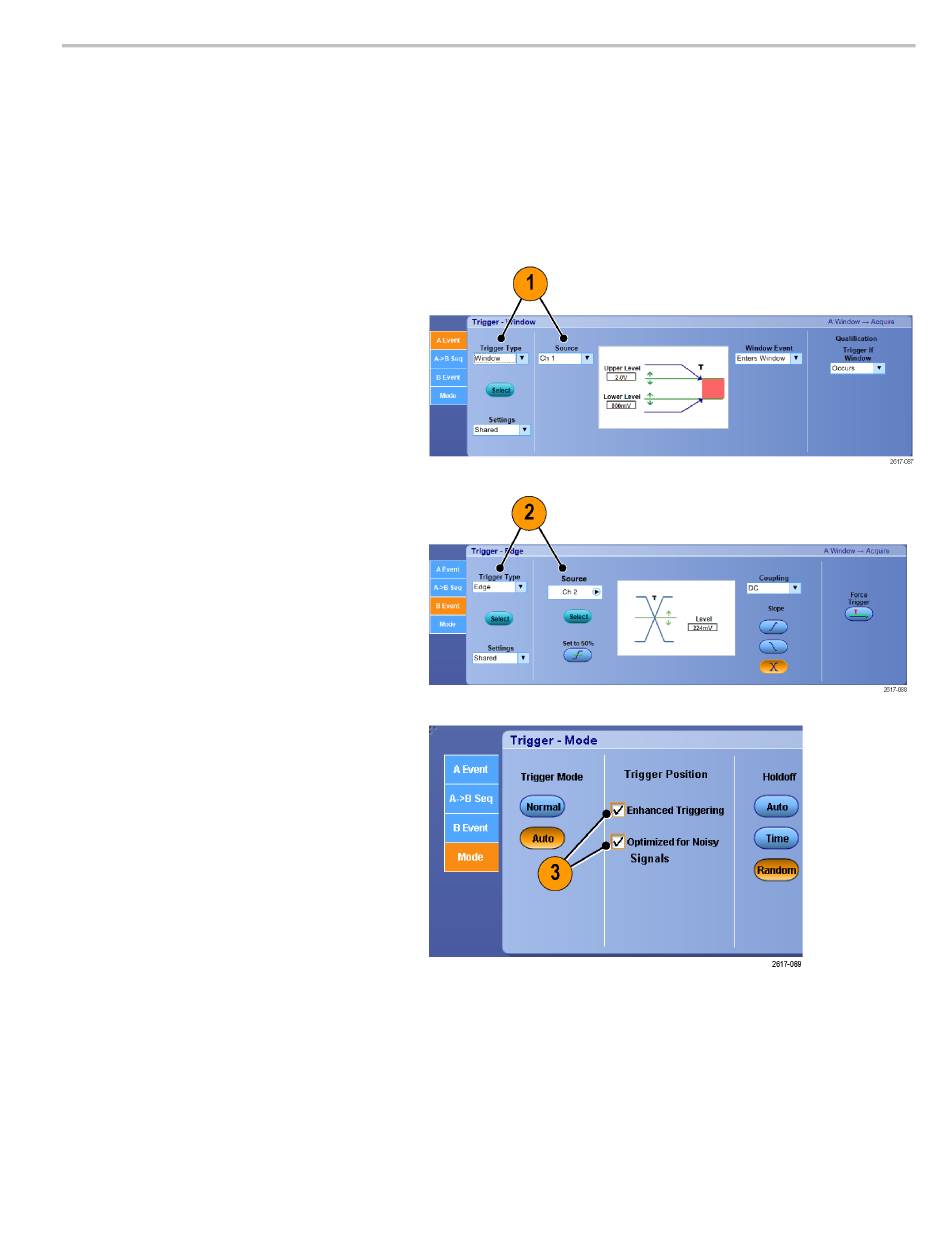

1. Legen Sie Art und Quelle für den
A-Trigger auf der Registerkarte „A Event"
(Ereignistrigger A) fest.
2. Legen Sie Art und Quelle für den
B-Trigger auf der Registerkarte „B Event"
(Ereignistrigger B) fest.
3. Zum genaueren Platzieren des Triggers
auf der Anzeige aktivieren Sie Enhanced
Triggering (Verbesserte Triggerung).
Um den Trigger exakter auf Störsignalen
zu positionieren, aktivieren Sie auch die
Option Optimized for Noisy Signals
(Optimiert für Störsignale).
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Pinpoint-Trigger
81
