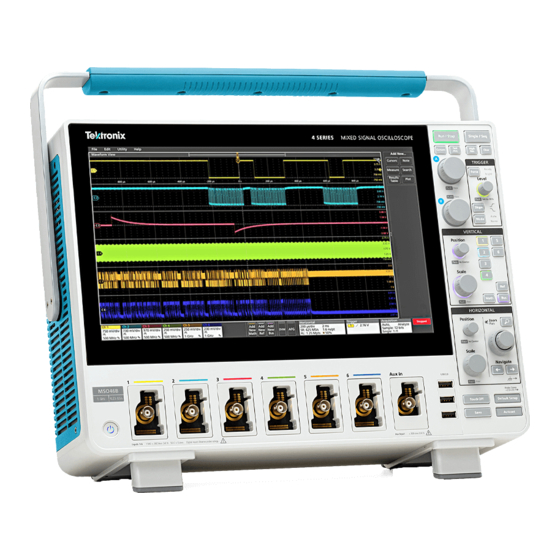

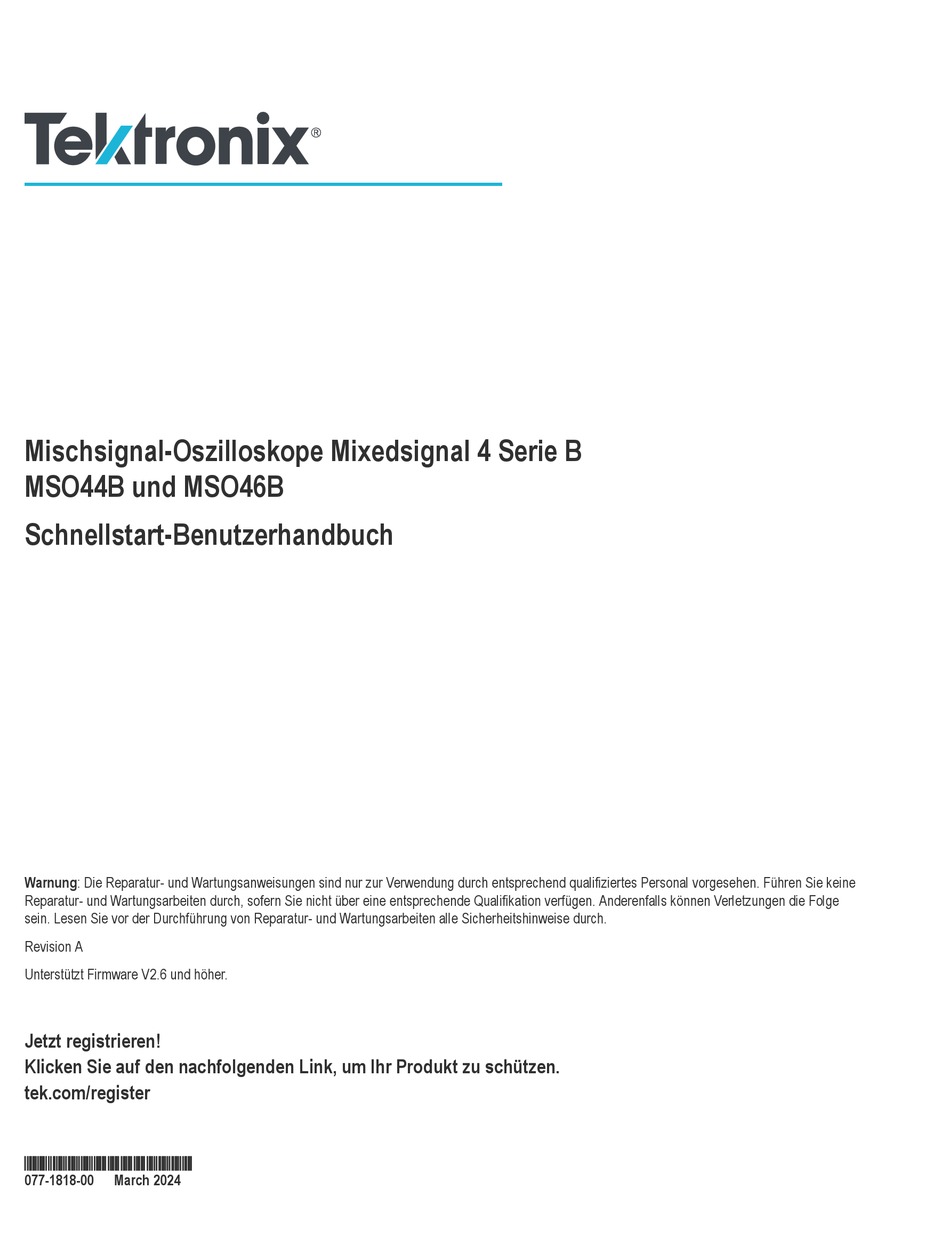

Mischsignal-Oszilloskope Mixedsignal 4 Serie B
MSO44B und MSO46B
Schnellstart-Benutzerhandbuch
Warnung: Die Reparatur- und Wartungsanweisungen sind nur zur Verwendung durch entsprechend qualifiziertes Personal vorgesehen. Führen Sie keine
Reparatur- und Wartungsarbeiten durch, sofern Sie nicht über eine entsprechende Qualifikation verfügen. Anderenfalls können Verletzungen die Folge
sein. Lesen Sie vor der Durchführung von Reparatur- und Wartungsarbeiten alle Sicherheitshinweise durch.
Revision A
Unterstützt Firmware V2.6 und höher.
Jetzt registrieren!
Klicken Sie auf den nachfolgenden Link, um Ihr Produkt zu schützen.
tek.com/register
*P 077181800*
077-1818-00
March 2024
Werbung
Verwandte Anleitungen für Tektronix MSO44B
Inhaltszusammenfassung für Tektronix MSO44B
- Seite 1 Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch Warnung: Die Reparatur- und Wartungsanweisungen sind nur zur Verwendung durch entsprechend qualifiziertes Personal vorgesehen. Führen Sie keine Reparatur- und Wartungsarbeiten durch, sofern Sie nicht über eine entsprechende Qualifikation verfügen. Anderenfalls können Verletzungen die Folge sein.
- Seite 2 Copyright © 2023, Tektronix. 2023 All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specifications and price change privileges reserved.
- Seite 3 Einstellung von Zeitzone und Zeitanzeigeformat......................... 46 Ausführung der Signalpfadkompensation (SPC)......................... 47 Kompensieren von Tastköpfen der TPP-Serie........................47 Verbindung zu einem Netzwerk (LAN) herstellen........................ 49 Grundlagen der Bedienung................................. 50 Kanalsignal zur Signalansicht hinzufügen........................... 50 Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 4 Inhalt Änderungen an Kanal- oder Signaleinstellungen vornehmen....................51 Auto-Setup zur schnellen Anzeige eines Signals........................ 52 So triggern Sie ein Signal..............................53 Einstellung des Erfassungsmodus............................54 Horizontale Parameter festlegen ............................54 Ein Math-, Referenz- oder Bus-Signal hinzufügen.......................55 Messung hinzufügen................................56 Konfiguration einer Messung............................... 58 Darstellung einer Messung hinzufügen..........................59 Suchvorgang hinzufügen..............................
- Seite 5 Sie das Gerät so auf, dass das Netzkabel leicht zugänglich ist. Das Netzkabel muss für den Anwender jederzeit zugänglich sein, um das Gerät bei Bedarf schnell von der Stromversorgung trennen zu können. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 6 Trennen oder schließen Sie keine Tastköpfe oder Prüfleitungen an, während diese an eine Spannungsquelle angeschlossen sind. Verwenden Sie nur isolierte Spannungstastköpfe, Prüfleitungen und Adapter, die mit dem Produkt geliefert wurden oder die von Tektronix als geeignetes Zubehör für das Produkt genannt werden.
- Seite 7 Gehen Sie beim Anheben und Tragen des Produkts vorsichtig vor. Dieses Produkt verfügt über einen Griff oder mehrere Griffe zum Anheben und Tragen. Verwenden Sie für den Gestelleinbau ausschließlich die von Tektronix für dieses Gerät vorgegebene Hardware. Tastköpfe und Prüfleitungen Bevor Sie Tastköpfe oder Prüfleitungen anschließen, müssen Sie zunächst das vom Netzanschluss des Geräts abgehende Netzkabel an...
- Seite 8 Wichtige Sicherheitsinformationen Tastkopf und Zubehör überprüfen Untersuchen Sie den Tastkopf und das Zubehör vor jedem Gebrauch auf Schäden (Schnitte, Risse oder Schäden am Tastkopfkörper, am Zubehör oder an der Kabelummantelung). Verwenden Sie den Tastkopf nicht, wenn er beschädigt ist. Sicherheit bei Wartungsarbeiten Der Abschnitt Sicherheit bei Wartungsarbeiten enthält zusätzliche Informationen, die für eine sichere Wartung des Gerätes relevant sind.
- Seite 9 Symbol aber auch verwendet, um den Benutzer darauf hinzuweisen, dass im Handbuch Kennwerte zu finden sind.) Am Gerät sind eventuell die folgenden Symbole zu sehen: VORSICHT: Beachten Schutzleiteranschluss Gehäuseerdung Standby Funktionstüchtiger Sie die Hinweise im (Erde) Erdungsanschluss Handbuch Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 10 Einsatz durch Fachleute und geschultes Personal ausgelegt; es ist nicht für eine Verwendung zu Hause oder durch Kinder vorgesehen. Fragen zur Einhaltung von Vorschriften können an die folgende Adresse gerichtet werden: Tektronix, Inc. PO Box 500, MS 19-045 Beaverton, OR 97077, US tek.com...
- Seite 11 Teilabschnitt 38.3, erfüllt. Informieren Sie sich vor dem erneuten Versenden des Produkts mit einem beliebigen Verkehrsmittel bei Ihrem Transportunternehmen über die Anforderungen in Bezug auf den Transport von Lithium-Akkus, die für Ihre Konfiguration anwendbar sind, einschließlich Anforderungen zur erneuten Verpackung oder Kennzeichnung. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 12 Nutzung dieses Geräts und der zugehörigen Software die Nutzung bestimmter Netzwerke, Systeme und Datenkommunikationsmedien erfordert, die nicht durch Tektronix kontrolliert werden und die eventuell Datensicherheitsrisiken ausgesetzt sind, einschließlich, aber nicht beschränkt auf, Internet-Netzwerke und Datenbanken oder Server, die von Ihrem Internetanbieter genutzt oder bereitgestellt werden.
- Seite 13 Funktionen, Bedienelemente und grundlegenden Vorgehensweisen des Geräts vor. Siehe die Hilfe-Datei des Produktes für nähere Informationen. Garantieinformationen finden Sie unter www.tek.com/warranty-status-search. Hauptfunktionen Willkommen zu MSO der Serie 4 B. Die Oszilloskope MSO der Serie 4 (MSO44B, MSO46B) sind 4- und 6-Kanal-Oszilloskope mit ® den weltweit ersten FlexChannel -Eingängen, die Ihnen eine effiziente und kosteneffektive Mixed-Signal-Fehlerbereinigung bei praktisch...
- Seite 14 Vorwort • Ein nicht angeschlossenes Kabel auf dem Arbeitsplatz kann eine hohe statische Ladung aufbauen. Leiten Sie die statische Spannung aller Kabel vor dem Anschluss an das zu testende Instrument oder Gerät ab, indem Sie den Mittelleiter des Kabels kurz erden. Sie können auch vor dem Anschluss an das Instrument an einem Ende des Kabels einen 50-Ω-Abschluss anklemmen.
- Seite 15 Seiten fest, da sonst Ihr Finger zwischen Griff und Gehäuse eingeklemmt werden könnte. ACHTUNG: Wenn Sie Kabel zwischen Griff und Gehäuse verlegt haben sollten, drehen Sie den Griff mit besonderer Vorsicht, sodass die Kabel nicht eingeklemmt werden. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 16 Vorwort Betriebsanforderungen Verwenden Sie das Gerät bei vorgeschriebener Betriebstemperatur, Leistung, Höhe und Signal-Eingangsspannung, um genaueste Messungen und einen sicheren Gerätebetrieb zu gewährleisten. Umgebungsbedingungen Eigenschaften Beschreibung Betriebstemperatur 0 °C bis +50 °C (32 °F bis +122 °F) Sorgen Sie an beiden Seiten des Gerätes für genügend Platz (ca. 51 mm/2 Zoll), um die erforderliche Kühlung zu gewährleisten.
- Seite 17 Prozedur 1. Schließen Sie das mitgelieferte Netzkabel an den Netzstecker an der Rückwand des Geräts an. Abbildung 1: MSO44B und MSO46B Anschluss für Netzkabel und Standby-Schalter 2. Schließen Sie das Netzkabel an eine geeignete Wechselstrom-Steckdose an. Das Netzteil und einige weitere Baugruppen werden mit Strom versorgt, sobald das Wechselstromnetzkabel mit einem Stromkreislauf verbunden ist.
- Seite 18 Abbildung 2: Anschließen von Tastköpfen an MSO Serie 4 Anschließen von Tastköpfen Schließen Sie TPP-Serien, TekVPI+, TekVPI oder andere unterstützte analoge Tektronix-Tastköpfe an, indem Sie diese mit einem FlexChannel-Stecker verbinden. Ein vernehmbares „Klicken“ deutet darauf hin, dass der Tastkopfanschluss vollständig eingesteckt ist.
- Seite 19 Vorwort Informationen zu den Gestelleinbauoptionen Mit einem optionalen Gestelleinbausatz können Sie das Oszilloskop in standardmäßigen Ausrüstungsgestelle installieren. Informationen zu den Gestelleinbauoptionen finden Sie im Produktdatenblatt unter www.tek.com. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 20 Umgang mit dem Gerät Umgang mit dem Gerät Folgende Ausführungen liefern Ihnen eine allgemeine Beschreibung der Steuerungselemente und der Benutzeroberfläche. Detaillierte Informationen zur Bedienung der Steuerelemente und der Benutzeroberfläche zur Anzeige von Signalen und zur Durchführung von Messungen finden Sie in der Gerätehilfe. Steckverbindungen und Bedienelemente am vorderen Bedienfeld Die Bedienelemente am vorderen Bedienfeld ermöglichen den direkten Zugriff auf die wichtigsten Geräteeinstellungen (u.
- Seite 21 Der Level(Pegel)-Drehknopf ist deaktiviert, wenn für den Triggertyp zwei Pegeleinstellungen oder andere Triggerqualifikatoren benötigt werden (festgelegt im Konfigurationsmenü Trigger). Drücken Sie den Drehknopf, um den Schwellenwertpegel auf 50 % des Spitze-zu-Spitze-Amplitudenbereichs des Signals festzulegen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 22 Umgang mit dem Gerät • Slope (Anstieg) legt die Richtung des Signalwechsels fest, um einen Trigger zu ermitteln (von tief nach hoch, hoch nach tief oder beide Richtungen) Drücken Sie die Schaltfläche, um in den Optionen zu blättern. Die Schaltfläche Slope (Anstieg) ist deaktiviert, wenn für den Triggertyp andere Anstiegsqualifikatoren benötigt werden (festgelegt im Konfigurationsmenü...
- Seite 23 Navigationsschaltfläche am vorderen Bedienfeld, um zum nächsten Suchpunkt in dieser Richtung zu gelangen. DieNavigationsschaltflächen am vorderen Bedienfeld können auch für die Funktionen der Schaltflächen Previous (Zurück) und Next (Weiter) auf Mess-Badges verwendet werden. Sonstige Bedienelemente: Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 24 Umgang mit dem Gerät • Touch Off schaltet die Touchscreen-Funktion aus. Die Schaltfläche Touch Off leuchtet, wenn der Touchscreen ausgeschaltet ist. • Save (Speichern) ist ein Speichervorgang per Knopfdruck, der die aktuellen Einstellungen von File > Save As (Datei > Speichern unter) verwendet, um Screenshots (einschließlich geöffneter Menüs und Dialogfelder), Signaldateien, Geräteeinstellungen usw.
- Seite 25 1. Der USB 2.0 Geräte-Anschluss ermöglicht Ihnen die Verbindung mit einem PC, sodass Sie das Gerät via USBTMC-Protokoll fernbedienen können. 2. Der USB 3.0 Host-Anschluss ermöglicht das Anschließen eines USB-Speichermediums, einer Tastatur oder einer Maus. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 26 Umgang mit dem Gerät 3. Der HDMI-Videoausgang ermöglicht den Anschluss an einen externen Monitor oder Projektor für die Anzeige der grafischen Benutzeroberfläche des Geräts. Anmerkung: Sie müssen einen externen Monitor anschließen, bevor das Gerät eingeschaltet wird. 4. Der LAN-Anschluss (RJ-45) verbindet das Gerät mit einem lokalen 10/100/1000 Base-T-Netzwerk. 5.
- Seite 27 Bildschirm; Kanal- und Signal-Badges, mit denen Sie die individuellen Signalparameter konfigurieren können. Tippen Sie auf eine Kanal- oder Signaltaste, um ein Badge anzuzeigen und die Taste(n) zur Anzeige hinzuzufügen. Tippen Sie doppelt auf ein Badge, um das entsprechende Konfigurationsmenü zu öffnen. Siehe Badges. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 28 Umgang mit dem Gerät 5. Konfigurationsmenüs ermöglichen Ihnen einen schnellen Wechsel der Parameter des ausgewählten Benutzeroberflächenelements. Sie können Konfigurationsmenüs durch Doppeltippen auf Badges, Bildschirmobjekte oder Bildschirmbereiche öffnen. Siehe Configuration menus. Elemente der Benutzeroberfläche Jeder Bereich der Benutzeroberfläche erfüllt eine bestimmte Funktion für die Verwaltung von Informationen oder Bedienelementen Dieses Topic zeigt und beschreibt die wichtigsten Elemente der Benutzeroberfläche.
- Seite 29 Durch Doppeltippen auf einen Signalgriff wird das Konfigurationsmenü des jeweiligen Signals geöffnet. Bei Digitalkanälen gibt der Signalgriff die Kanalnummer an. Dabei wird jedes individuelle digitale Signal mit D0-D7 gekennzeichnet und verschiedenfarbig dargestellt. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 30 Umgang mit dem Gerät Durch Doppeltippen auf einen Signalgriff wird das Konfigurationsmenü des Digitalkanals geöffnet. Wird ein digitaler Signalgriff über einen anderen Griff gezogen, werden diese auf dem Signal getauscht. Die dynamischen Bereichsgrenzen werden auf der linken Seite des Rasters angezeigt, ausgehend von der Position der vertikalen Spur des Griffs nach oben und unten entlang der dynamischen Bereichsgrenzen des Tastkopfes.
- Seite 31 Spalte aufgeführt. Das gemeinsame Ergebnis wie Frequenz gilt für alle (3) Phasen und wird als einzelner Wert angezeigt. Die konfigurierten Quellen für jede Phase werden in Kanalfarben angezeigt. Das Wide-Badge gilt nur für IMDA-Messungen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 32 Umgang mit dem Gerät Um einzelnen Mess-Badges statistische Messwertanzeigen hinzuzufügen, tippen Sie doppelt auf ein Mess-Badge, um das entsprechende Konfigurationsmenü zu öffnen, und wählen Sie Show Statistics in Badge (Statistiken in Badge anzeigen). Das Mess-Badge zeigt den Wert der Standardabweichung (σ) an. Die Standardabweichung ist null, wenn die Population eins ist. Einige Mess-Badges sind außerdem mit Navigationsschaltflächen ausgestattet,die durch einfaches Tippen auf das Badge angezeigt werden.
- Seite 33 Badge) auf On (Ein). Tippen Sie doppelt auf ein Signalhistogramm-Badge, um das entsprechende Konfigurationsmenü zu öffnen und Einstellungen zu ändern. Das Histogramm-Badge zeigt die Messungen an, die im Menü „Result Badge“ (Ergebnis-Badge) markiert sind. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 34 Umgang mit dem Gerät Sie können das Badge ziehen, um seine Position in der Ergebnisleiste zu ändern, und das Rechtsklick-Menü des Badges öffnen, um auf ein Schnellaktionsmenü zuzugreifen. Es gibt zwei Möglichkeiten, das Signalhistogramm-Badge zu löschen. • Klicken Sie mit der rechten Maustaste auf das Badge, und wählen Sie Delete Histogram (Histogramm löschen) aus. •...
- Seite 35 Löscht alle Mess- (Standard, Leistung Jitter, DDR, usw.)/Such-//Histogramm-Badges in Histogram (Alle Messungen/Suchen/ der Ergebnisleiste. Histogramme löschen) 2. Wenn Delete All Measurements (Alle Messungen löschen) ausgewählt ist, fragt das Oszilloskop nach der Bestätigung für das gleichzeitige Löschen aller Messungen/Suchen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 36 Zubehörteil wird nicht unterstützt. Prb Fault Kritischer Fehler an Zubehörteil Bitte schließen Sie die Zubehörteile wieder an. Kontaktieren Sie den Tektronix-Service, wenn das Problem weiterhin bestehen bleibt. Over Rng Spannung oder Strom des Signals liegt zu hoch. Bitte verringern Sie die Signalamplitude.
- Seite 37 Tastkopfspitze. S-param Fehler bei der S-Parameter-Übertragung. Bitte schließen Sie den Tastkopf wieder an. Kontaktieren Sie den Tektronix-Service, wenn das Problem weiterhin bestehen bleibt. Verlaufs-Badge Das Verlaufs-Badge wird in der Ergebnisleiste angezeigt. Navigieren Sie mithilfe der Schaltflächen „Previous/Next“ (Zurück/Weiter) oder „Play/Pause“ (Wiedergabe/Pause) durch den Erfassungsverlauf.
- Seite 38 Umgang mit dem Gerät Die Messwertanzeige der Referenzerfassung zeigt die Zeitmarke an, bei der die Erfassung im Verlauf zeitlich stattgefunden hat. Zudem zeigt es das Delta zwischen den Zeitmarken der ausgewählten Erfassung und der Referenzerfassung an. Es gibt zwei Möglichkeiten, den Verlaufs-Badge zu löschen. •...
- Seite 39 Die äußere Erscheinung eines Badges zeigt seinen Auswahlstatus an (ausgewählt/nicht ausgewählt) und gibt Auskunft, ob Messungen gelöscht werden müssen, um ein Kanal- oder Signal-Badge zu schließen. Badge-Typ Ausgewählt Nicht ausgewählt Deaktiviert oder in Gebrauch Kanal oder Signal Messung Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 40 Umgang mit dem Gerät Ein gedimmtes Kanal-Badge bedeutet, dass das Bildschirmsignal ausgeschaltet (jedoch nicht gelöscht) ist. Ein gedimmtes Signal-Badge bedeutet, dass die Signalanzeige ausgeschaltet oder durch eine Messung als Quelle benutzt wird und vor der Löschung der Messung nicht gelöscht werden kann. Konfigurationsmenüs Im Konfigurationsmenü...
- Seite 41 Wenn in einer Signalansicht sowohl Cursor als auch Zoom aktiviert sind, verwenden Sie die Schaltflächen Zoom Box (Zoom-Feld) und Cursors (Cursor), um die Funktionen des Multifunktions-Drehknopfs zu ändern. Tippen Sie auf die Zoom-Titelleiste, um die Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 42 Umgang mit dem Gerät Drehknöpfe zum Einstellen des Zooms zuzuweisen, oder tippen Sie auf die Schaltfläche Cursors (Cursor), um die Drehknöpfe zum Einstellen der Cursor zuzuweisen.Tippen Sie zweimal auf die Felder Horizontal Zoom Position (Horizontale Zoomposition) oder Horizontal Zoom Scale (Horizontale Zoomskala), um über ein numerisches Tastenfeld einen Wert einzugeben. Um den Zoom-Anzeigemodus zu verlassen, tippen Sie auf das Zoom-Symbol in der Ecke des Bildschirms oder tippen Sie auf das X in der Zoom-Titelleiste.
- Seite 43 Klicken Sie auf das Badge und ziehen Sie es an Badges in der Settings Bar eine neue Position in derselben Leiste. eine neue Position in derselben Leiste. (Einstellungsleiste) oder Results Bar (Ergebnisleiste). Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 44 Umgang mit dem Gerät Reinigen des Geräts Verwenden Sie zur Reinigung der Geräteaußenseite ein trockenes weiches Baumwolltuch. Wenn sich nicht alle Schmutzpartikel entfernen lassen, verwenden Sie ein Stofftuch oder einen Lappen, das oder der in eine 75%ige Isopropylalkohollösung getaucht wurde. Reinigen Sie mit einem Lappen die Engräume um Bedienelemente und Anschlüsse.
- Seite 45 Eine auf einen Knoten beschränkte Lizenz ist immer nur für die jeweilige Modell- und Seriennummer des Geräts verfügbar, für das sie erworben wurde. Sie funktioniert nicht auf anderen Geräten. Die einzelnen Lizenzdateien haben keine Auswirkungen auf andere Optionen, die werksseitig installiert wurden oder die Sie bereits erworben und installiert haben. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 46 Gerät verwendet werden. Sie müssen die Floating-Lizenz auf dem einen Gerät deinstallieren und wieder beim Tektronix AMS einchecken, bevor Sie sie für die Verwendung auf einem anderen Gerät auschecken können. Zugriff auf das Tektronix AMS erhalten Sie unter www.tek.com/products/product-license.
- Seite 47 4. Schließen Sie den Konfigurationsdialog der Kalibrierung, wenn die SPC erfolgreich durchgeführt wurde. Wenn die SPC fehlschlägt, notieren Sie den Wortlaut der Fehlermeldung(en). Stellen Sie sicher, dass alle Tastköpfe und Kabelverbindungen ausgesteckt wurden und führen Sie die SPC erneut aus. Kontaktieren Sie Tektronix-Kundenservice, wenn die SPC weiterhin fehlschlägt.
- Seite 48 Konfiguration des Geräts • Wenn im Statusfeld der Tastkopfkompensation Fail (Fehlgeschlagen) anzeigt wird, ist der Kompensationsprozess fehlgeschlagen. Schließen Sie den Tastkopf wieder an und starten Sie den Kompensationsprozess erneut. • Wenn im Panel kein Kompensationsstatus erscheint, kann das Oszilloskop für diesen Tastkopf keine Kompensationswerte speichern. Lesen Sie in der Oszilloskop-Hilfe nach, wie Sie passive Tastköpfe, die von der Kompensationsfunktion nicht unterstützt werden, manuell kompensieren können.
- Seite 49 4. Tippen Sie auf Test Connection (Testverbindung) zur Überprüfung des Netzwerks. Das LAN-Status-Symbol leuchtet grün auf, sobald sich das Gerät erfolgreich mit Ihrem Netzwerk verbunden hat. Bitten Sie bei Verbindungsproblemen zu Ihrem Netzwerk Ihren Systemadministrator um Hilfe. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 50 Grundlagen der Bedienung Grundlagen der Bedienung Diese Verfahren stellen eine Einführung in die Verwendung der Benutzeroberfläche für häufige Aufgaben dar. Ausführliche Informationen zu Menü- und Feldeinstellungen finden Sie in der Geräte-Hilfe. Kanalsignal zur Signalansicht hinzufügen Auf diese Weise können Sie ein Kanalsignal zur Signalansicht hinzufügen. 1.
- Seite 51 2. Tippen Sie auf das Panel Probe Setup (Tastkopf-Setup) zum Bestätigen der Tastkopfeinstellungen und führen Sie eine Konfiguration oder Kompensation für unterstützte Tastköpfe aus. 3. Tippen Sie auf das Panel Other (Sonstiges), um Parameter für Tastkopf-Versatzausgleich, externe Dämpfung und alternative Einheiten einzustellen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 52 Grundlagen der Bedienung 4. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen. 5. Tippen Sie an einen Punkt außerhalb des Menüs, um es zu schließen. Auto-Setup zur schnellen Anzeige eines Signals Mithilfe der Auto-Setup-Funktion können Signaleigenschaften analysiert und die Horizontal-, Vertikal- und Triggereinstellungen so verändert werden, dass ein getriggertes Signal automatisch angezeigt wird.
- Seite 53 3. Wählen Sie die anderen Felder und Flächen aus, um die Trigger-Bedingungen einzustellen. Die Menüfelder und die grafische Darstellung werden aktualisiert, während Sie Änderungen an den Trigger-Einstellungen vornehmen. Welche Felder angezeigt werden, hängt vom ausgewählten Trigger-Typ ab. Auswahländerungen werden sofort übernommen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 54 Grundlagen der Bedienung 4. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Einstellungen. 5. Tippen Sie an einen Punkt außerhalb des Menüs, um es zu schließen. Einstellung des Erfassungsmodus Auf diese Weise können Sie die Methode festlegen, die das Gerät bei der Erfassung und Darstellung von Signalen anwenden soll. 1.
- Seite 55 Add New Bus (Neuen Bus hinzufügen). 2. Das Gerät fügt das Signal der Signalansicht sowie ein Signal-Badge der Einstellungsleiste hinzu und öffnet das Konfigurationsmenü. Dieses Beispiel zeigt, wie Sie ein Math-Signal hinzufügen können. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 56 Grundlagen der Bedienung 3. Verwenden Sie die Konfigurationsmenüs zum Einstellen der Signalparameter. Welche Felder angezeigt werden, hängt vom Signal und der im Menü vorgenommenen Auswahl ab. Auswahländerungen werden sofort übernommen. Dieses Beispiel zeigt, wie Sie ein Math-Signal hinzufügen können, indem Sie die Felder mit der Aufschrift Math Source (Mathematische Quelle) verwenden, um Ch 1 und Ch 2 als Signalquellen auszuwählen, wodurch der Math-Typ als Basic (elementarer) mathematischer Vorgang eingestellt und Kanal 2 von Kanal 1 subtrahiert wird.
- Seite 57 Sie können auch auf eine Messung doppeltippen, um sie der Leiste Results (Ergebnisse) hinzuzufügen. Wählen Sie weitere Messungen für die aktuelle Quelle oder fügen Sie weitere Messungen hinzu. Tippen Sie auf die Tasten der Messkategorien, um sonstige hinzuzufügende Messungen anzuzeigen oder zu wählen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 58 Grundlagen der Bedienung Um Messungen für sonstige Quellen hinzuzufügen, wählen Sie eine andere Quelle und eine Messung, und fügen Sie die Messung hinzu. Tippen Sie außerhalb des Add Measurements-Menüs (Messungen hinzufügen), um das Menü zu schließen. 10. Um weitere Einstellungen an einer Messung vorzunehmen, doppeltippen Sie auf ein Mess-Badge, um ein Konfigurationsmenü für die Messung zu öffnen.
- Seite 59 1. Doppeltippen Sie auf ein Mess-Badge, um das Konfigurationsmenü für Meas (Messungen) zu öffnen. 2. Tippen Sie auf eine Plots-Taste (Darstellung), um eine Darstellung für die Messung auf dem Bildschirm hinzuzufügen. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 60 Grundlagen der Bedienung Im Folgenden sehen Sie, wie Sie ein Histogramm hinzufügen. Sie können Messungen mehr als eine Darstellung hinzufügen (zu verschiedenen Messungen oder zu der gleichen Messung). Sie können z. B. zwei Histogrammdarstellungen für dieselbe Messung hinzufügen und eines so einstellen, dass die X-Achse mit einer logarithmischen Skala angezeigt wird, während die andere Darstellung die X-Achse mit einer linearen Skala anzeigt.
- Seite 61 3. Das gesuchte Signal wird mit mind. einem Dreieck markiert, sobald die Suchkriterien zutreffen. Jeder Suchvorgang verwendet eine andere Farbe für seine Markierungen. Auf dem Beispielbild sind Suchkriterien abgebildet, die festgelegt sind, um positive Impulsbreiten (<70 ns) zu finden. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 62 Grundlagen der Bedienung 4. Doppeltippen Sie für die Anzeige der Markierungen auf einem Signal auf das Badge Search (Suche) und tippen Sie im Display auf Off (Aus). 5. Wenn Sie das Signal verschieben wollen, sodass sich die Markierungen in der Bildschirmmitte befinden, drücken Sie die Run/ Stop-Taste (Start/Stopp) an der Frontplatte zum Beenden der Erfassung.
- Seite 63 Cursor sind Bildschirmlinien, die Sie verschieben können, um an bestimmten Abschnitten eines Signals oder Diagramms oder zwischen zwei unterschiedlichen Signalen Messungen durchzuführen. In Cursor-Messwertanzeigen werden aktuelle Positionswerte und die Unterschiede (Delta) zwischen Cursorn angezeigt. Polar-Messwertanzeigen von Cursorn sind im Cursor-Konfigurationsmenü für XY- und XYZ-Diagramme verfügbar. Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 64 Grundlagen der Bedienung 1. Tippen Sie auf den Signal-Slice (im Stapelmodus) oder auf das Kanal- oder Signal-Badge (im Overlay-Modus), dem Sie Cursor hinzufügen möchten. 2. Tippen Sie auf die Taste Add New...Cursors (Neu hinzufügen … Cursor) (Cursor) , oder drücken Sie die Taste auf dem vorderen Bedienfeld.
- Seite 65 8. Um die Anzeige von Cursorn zu stoppen, halten Sie auf dem vorderen Bedienfeld die Taste Cursor gedrückt, um das Rechtsklick- Menü zu öffnen und Cursor zu deaktivieren, oder öffnen Sie das Konfigurationsmenü „Cursors“ (Cursor), und setzen Sie „Display“ (Anzeige) auf Off (Aus). Mischsignal-Oszilloskope Mixedsignal 4 Serie B MSO44B und MSO46B Schnellstart-Benutzerhandbuch...
- Seite 66 Grundlagen der Bedienung Herstellung einer Verbindung zwischen Oszilloskop und einem PC mithilfe eines USB-Kabels Verwenden Sie ein USB-Kabel, um das Oszilloskop direkt mit einem PC zu verbinden und das Gerät so fernzusteuern. 1. Wählen Sie auf dem Oszilloskop in der Menüleiste Utility > I/O (Hilfsprogramm > E/A). 2.
