Triggerung auf einen seriellen Bus
Eingrenzung eines Problems durch Triggerung auf einen seriellen Bus. Serielle Busse sind nur für die Modelle der Serien
MSO70000, MSO5000, and DPO5000 erhältlich. Bei Geräten der Serie MSO können digitale Kanäle in den Busdefinitionen
verwendet werden.
1. Einrichten eines seriellen Busses. (Siehe
Seite 51, Einrichtung eines Busses.)

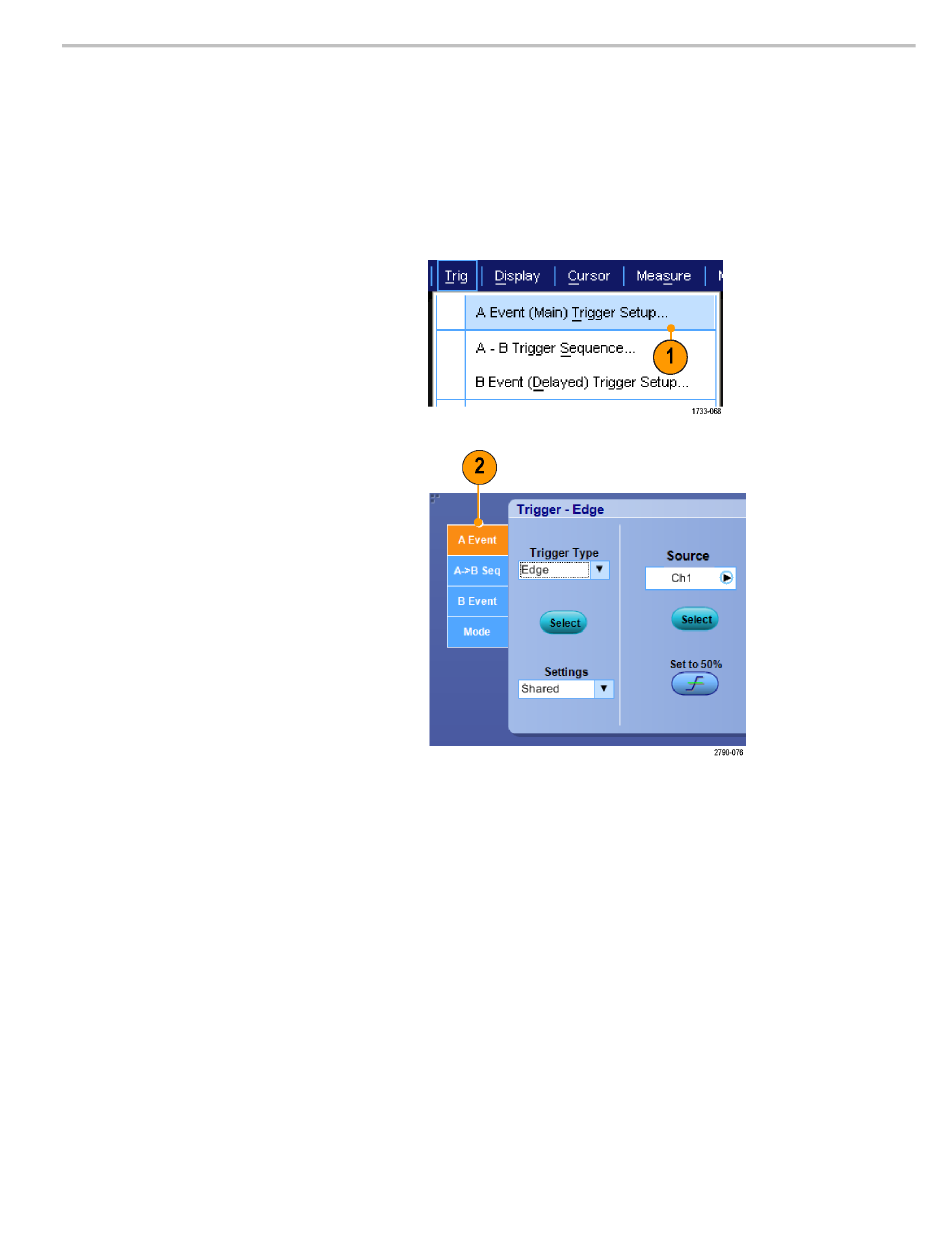

2. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
3. Wählen Sie die Registerkarte A Event
(A-Ereignis).
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Pinpoint-Trigger
87
