Umgang mit dem Gerät
MSO5000 und DPO5000

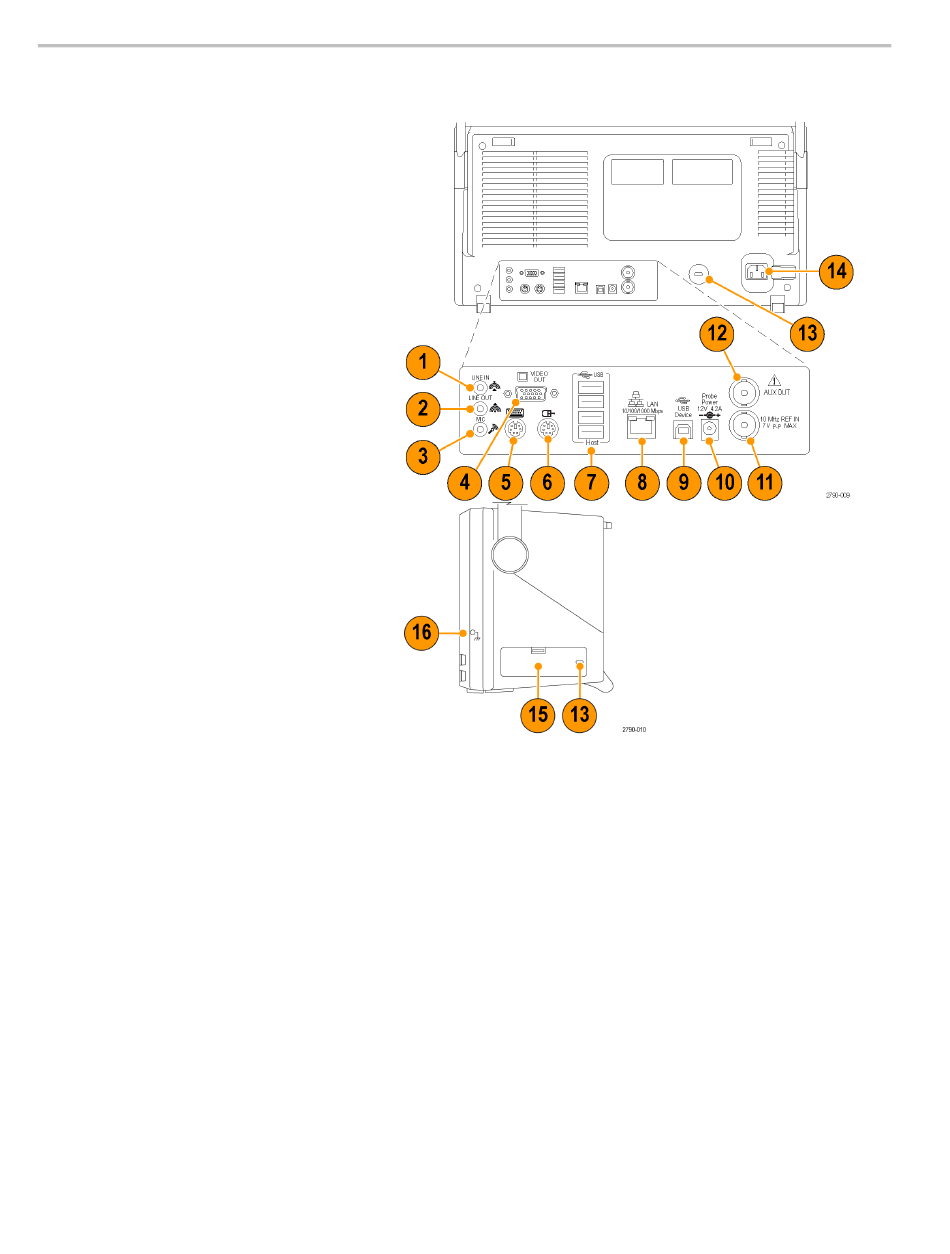

1. Line-In-Anschluss
2. Line-Out-Anschluss für den Lautsprecher
3. Mic-Anschluss für das Mikrofon
4. Videoanschluss zum Anschließen eines
Monitors
5. PS-2-Anschluss für die Tastatur
6. PS-2-Anschluss für die Maus
7. USB-Hostanschlüsse
8. RJ-45-LAN-Stecker für den Anschluss
an ein Netzwerk.
9. USB-Geräteanschluss
10. Tastkopf-Stromanschluss, verwenden
Sie eine 119-7465-xx-Stromversorgung
11. Externer Referenzeingang
12. Zusätzlicher Ausgang
13. Sicherheitssperreneingang
14. Wechselstromeingang
15. Abnehmbare Festplattenlaufwerksab-
deckung
16. Erdung
Um PS-2-Geräte zu verwenden, müssen Sie diese vor dem Einschalten des Geräts an die Stromversorgung anschließen.
Ein Hot-Swapping von PS-2-Geräten ist nicht möglich.
20
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien MSO5000 und DPO5000
