Erfassung
Abtastung in Echtzeit
Bei der Echtzeit-Abtastung digitalisiert
das Gerät alle erfassten Punkte mit Hilfe
eines Triggerereignisses. Nehmen Sie die
Echtzeit-Abtastung vor, um Einzelschuss-
oder einmalige Ereignisse zu erfassen.
Interpolierte Echtzeit-Abtastung
Bei der interpolierten Echtzeit-Abtastung
digitalisiert das Gerät alle erfassten Punkte
mit Hilfe eines Triggerereignisses. Wenn das
Gerät bei maximaler Echtzeit-Abtastrate nicht
genügend Abtastwerte für ein vollständiges
Signal erfasst, erfolgt Interpolation. Nehmen
Sie die interpolierte Echtzeit-Abtastung vor,
um Einzelschuss- oder einmalige Ereignisse
zu erfassen.

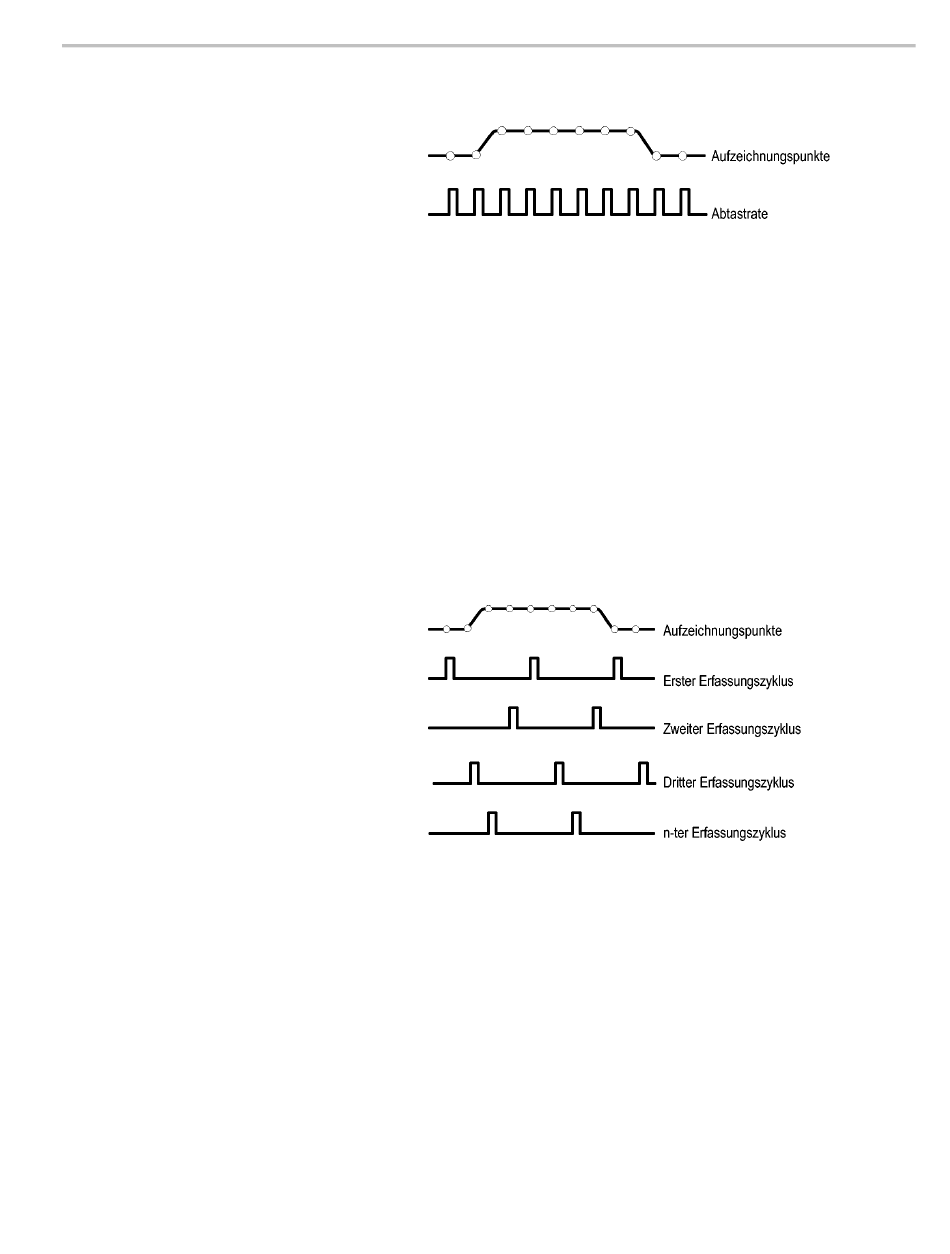

Äquivalentzeit-Abtastung
Das Gerät nimmt eine Äquivalentzeit-
Abtastung vor, um die Abtastrate über die
maximale Abtastrate in Echtzeit hinaus
zu erhöhen. Die Äquivalentzeit-Abtastung
wird nur verwendet, wenn Äquivalentzeit
ausgewählt wurde und die Zeitbasis auf
eine Abtastrate festgelegt wurde, die
zu schnell ist, um Signale mithilfe der
Echtzeit-Abtastung aufzuzeichnen.
Das Gerät nimmt mehrere Erfassungen
eines sich wiederholenden Signals vor, um
die für eine vollständige Signalaufzeichnung
erforderliche Abtastdichte zu erzielen. Daher
sollte Äquivalentzeit-Abtastung nur bei sich
wiederholenden Signalen erfolgen.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
37
