Analyse von Signalen

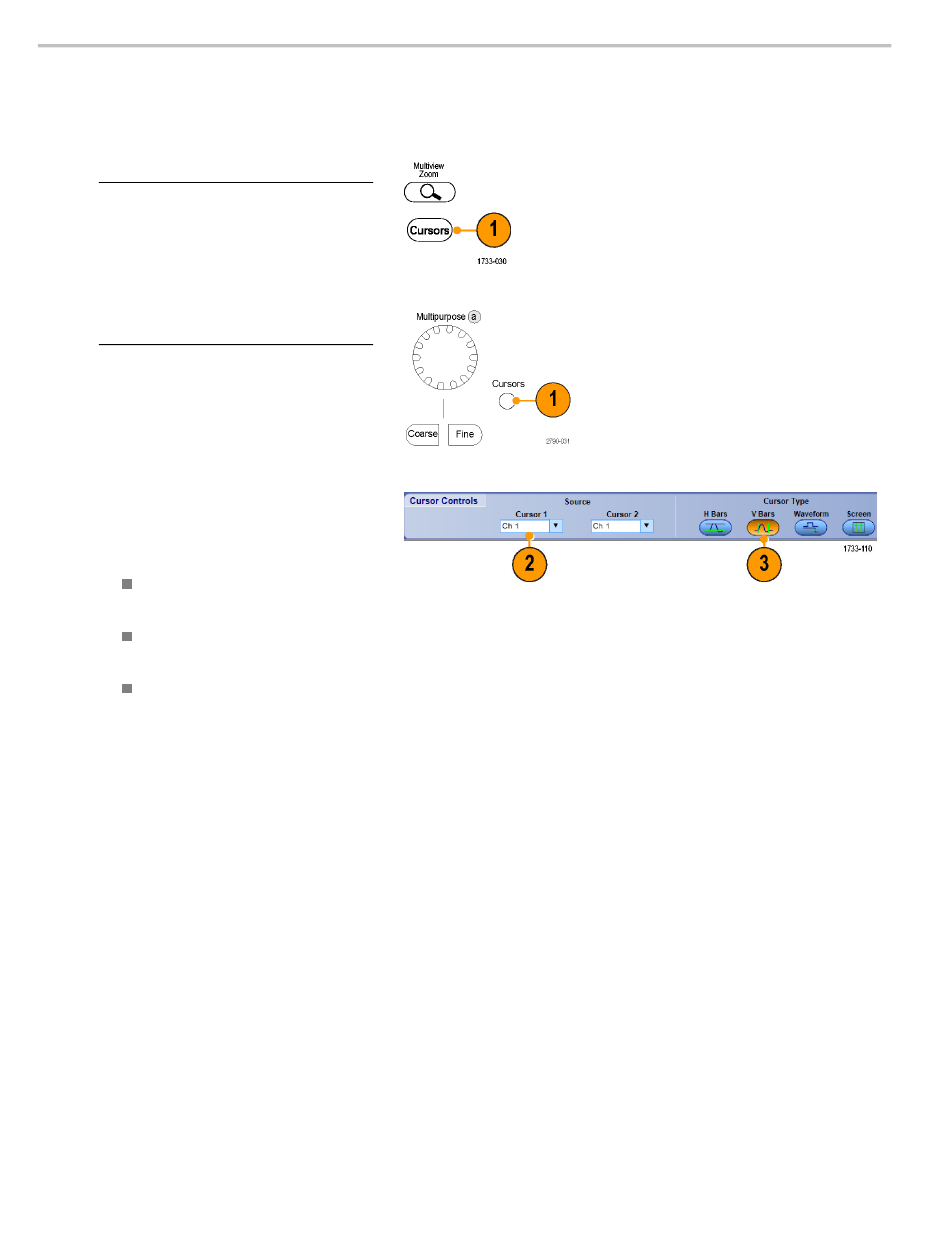

Durchführen von Cursor-Messungen
Verwenden Sie Cursor, um manuelle Messungen mit erfassten Daten vorzunehmen.
1. Drücken Sie Cursor.
HINWEIS.
Sollten die Anzeigen des
Mehrfunktions-Drehknopfs trotz
eingeschalteter Cursors nicht der
Positionssteuerung zugeordnet worden
sein, drücken Sie die Taste Cursors, um die
Anzeigen auf diese Weise der Steuerung
zuzuordnen. Zum Ausschalten der Cursors
drücken Sie die Taste Cursors erneut.
2. Wählen Sie die Cursor-Quelle aus.
3. Wählen Sie einen der folgenden
Cursortypen aus:
H-Balken messen die Amplitude
(gewöhnlich in Volt oder Ampere).
V-Balken messen horizontale
Parameter (normalerweise die Zeit).
Signal- und Bildschirmcursor messen
gleichzeitig vertikale und horizontale
Parameter. Signalcursor sind
dem Signal zugeordnet, während
Bildschirmcursor potenzialfrei und
nicht dem Signal zugeordnet sind.
132
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien DSA/DPO70000D, MSO/DSA/DPO70000C und DPO7000C
Serien MSO5000 und DPO5000
