Triggern Bei Video-Signalen - Tektronix MSO70000C Serie Benutzerhandbuch

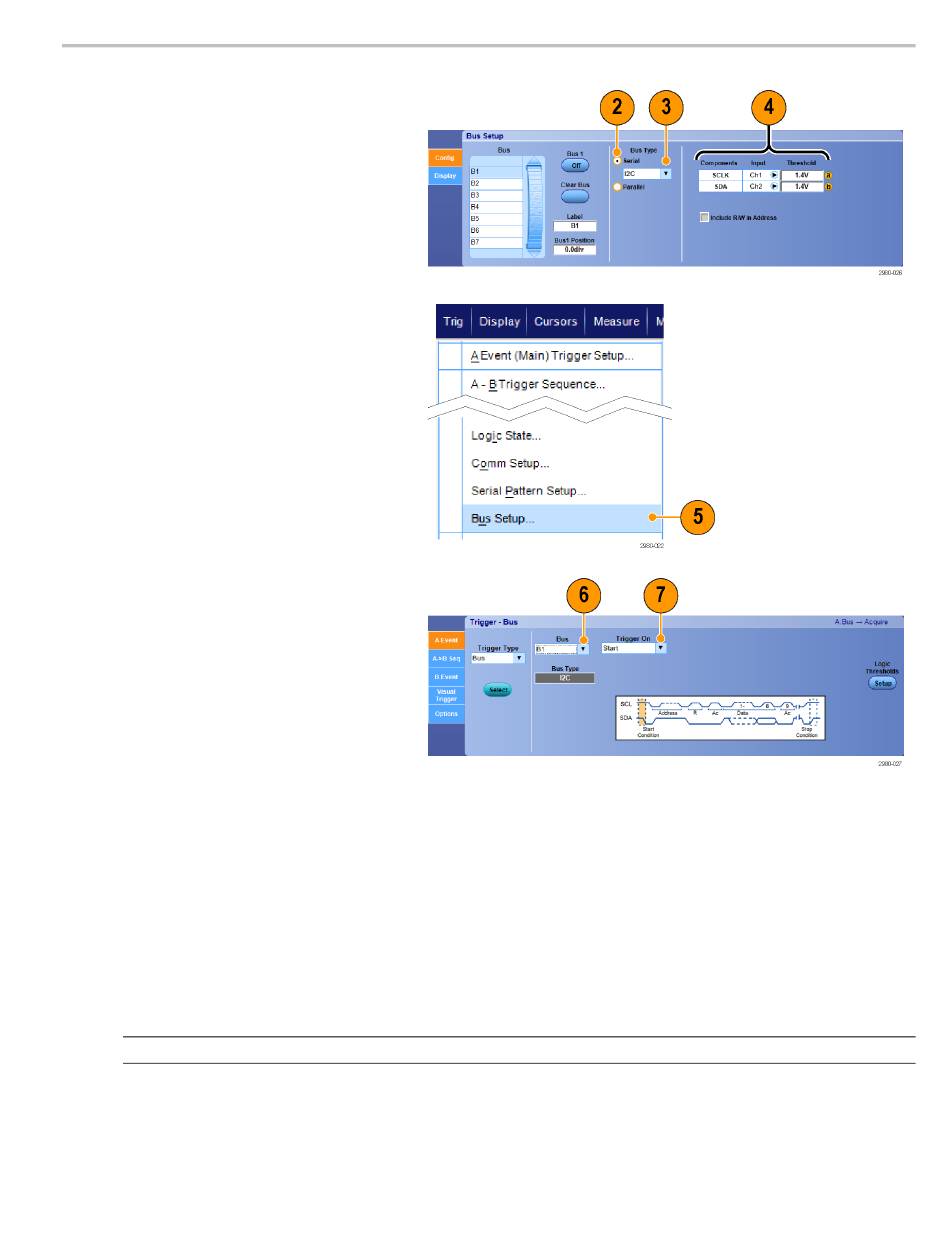

2. Wählen Sie einen Bustyp.
3. Wenn Sie den Bustyp Serial (seriell)
ausgewählt haben, wählen Sie den Typ
des seriellen Busses.
4. Legen Sie die Komponenten fest.
5. Wählen Sie Trig > Bus Setup (Trigger >
Buseinstellungen).
6. Wählen Sie den von Ihnen eingerichteten
Bus.
7. Wählen Sie Trigger On (Trigger Ein),
um den gewünschten Trigger für das
Merkmal auszuwählen.
8. Je nach Einstellung von Trigger On
(Trigger Ein) müssen Sie möglicherweise
noch weitere Auswahlen vornehmen.

Triggern bei Video-Signalen

Das Gerät unterstützt das Triggern auf NTSC-, SECAM-, PAL- und hochauflösende Signale.
So verwenden Sie die Videohalbbilder für die Triggerung:
HINWEIS. Der Triggertyp Video ist nur bei Geräten der Serien DPO7000C, MSO5000 und DPO5000 verfügbar.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Anwendungsbeispiele
183
