Analyse von Signalen
Einrichten eines Histogramms
Sie können entweder ein vertikales (Spannungs-) oder ein horizontales (Zeit-) Diagramm anzeigen. Verwenden Sie
Histogrammmessungen, um statistische Messdaten für einen Signalabschnitt entlang einer Achse zu gewinnen.

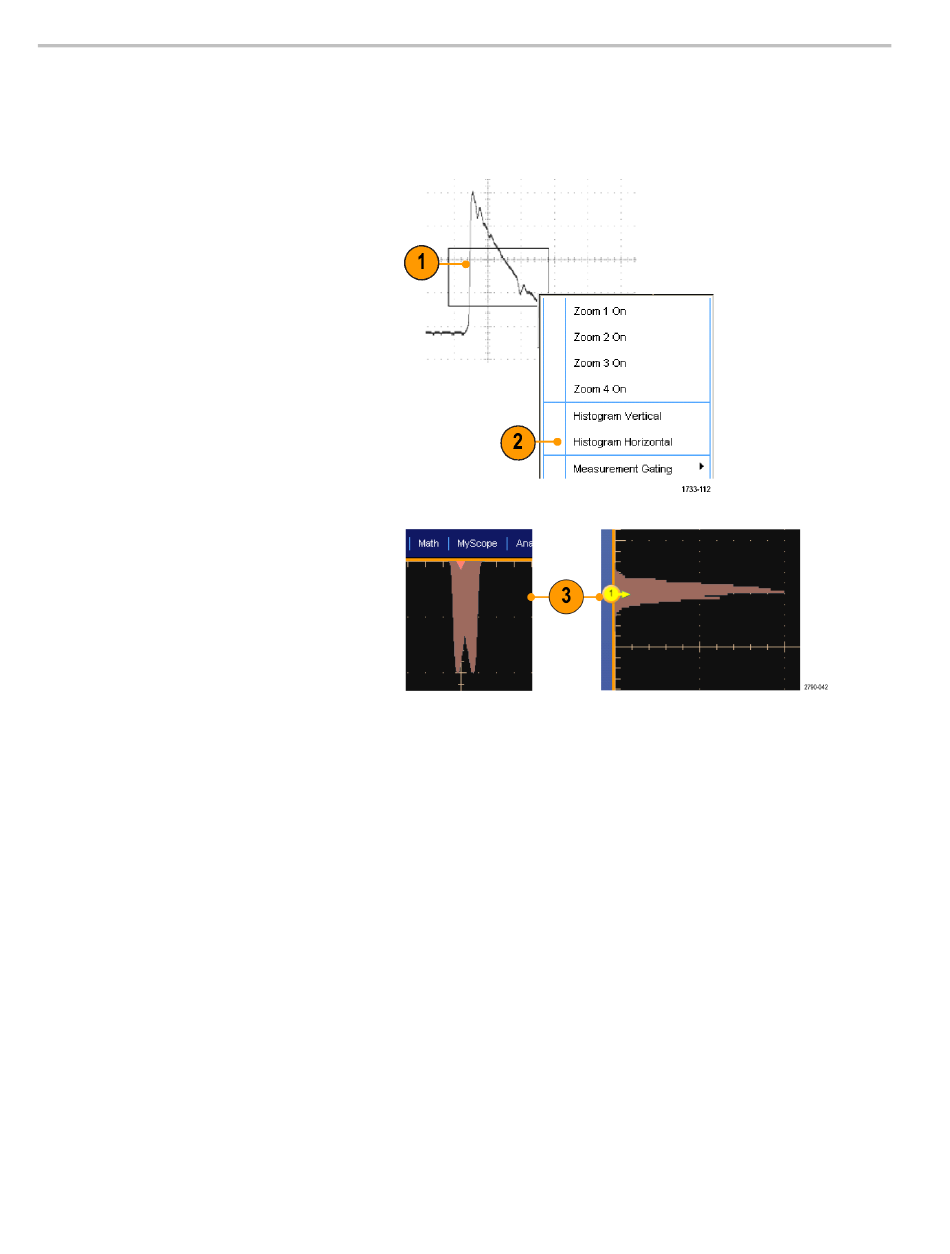

1. Klicken Sie auf den Zeiger, und ziehen
Sie ihn über den Signalabschnitt, für den
Sie das Histogramm erstellen möchten.
Machen Sie zum Beispiel das Feld für
ein horizontales Histogramm breiter als
es hoch ist.
2. Wählen Sie im Kontextmenü Histogram
Vertical (Histogramm vertikal) oder
Histogram Horizontal (Histogramm
horizontal) aus.
3. Zeigen Sie das Histogramm oben
(bei horizontalen Histogrammen)
oder am linken Rand (bei vertikalen
Histogrammen) des Rasters an.
134
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
