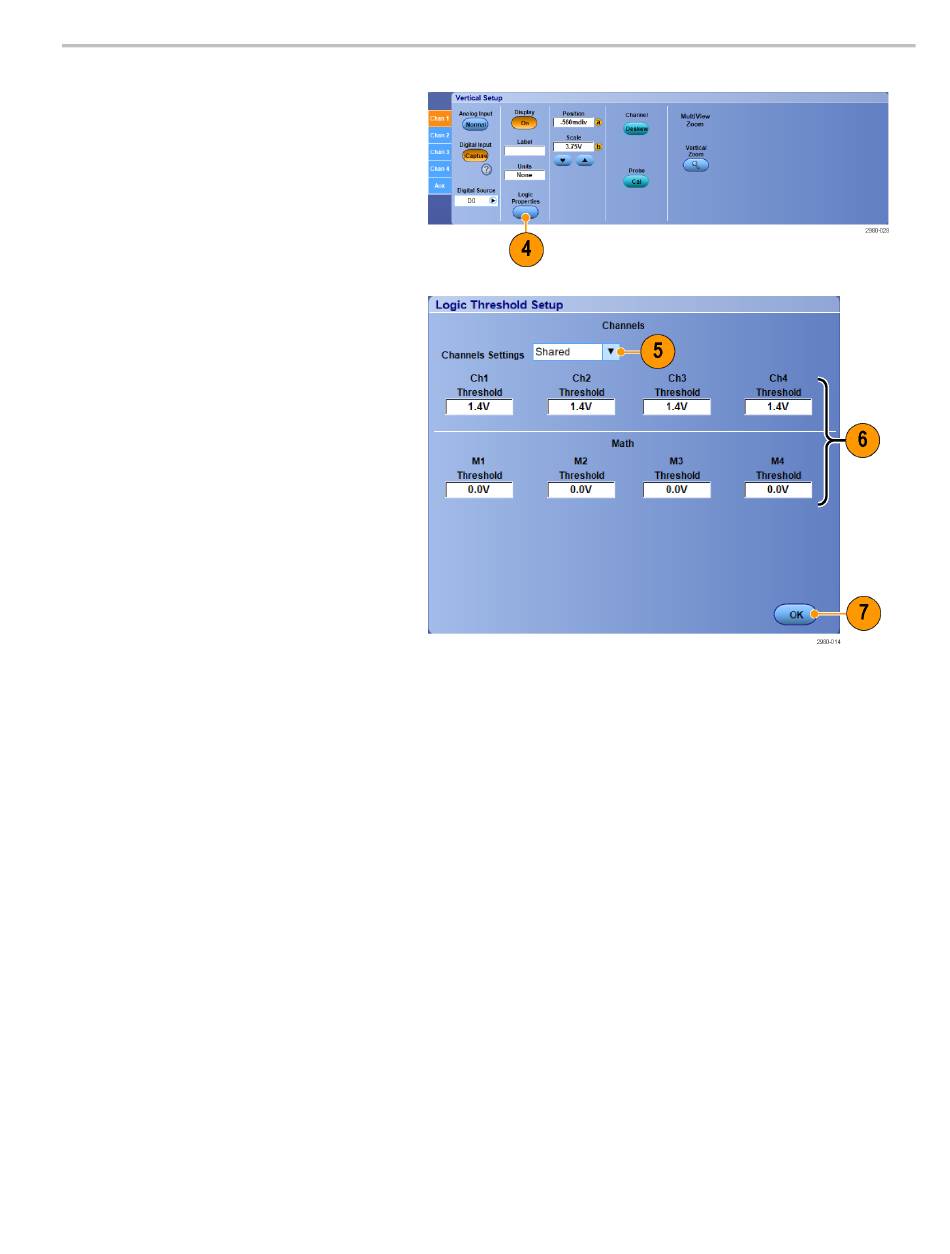

4. Zum Festlegen der während der
Konvertierung eines analogen
Signals in ein digitales Format zur
Berücksichtigung in einem Bus
verwendeten Kanalschwellwerte klicken
Sie auf die Taste Logic Properties
(Logische Einstellungen).
5. Um gemeinsame oder unabhängige
Schwellenwerteinstellungen
auszuwählen, klicken Sie auf Channel
Settings (Kanaleinstellungen), und
wählen Sie Shared (Gemeinsam) oder
Independent (Unabhängig) aus der
Liste.
6. Für jeden Schwellenwert, den Sie
einstellen wollen, klicken Sie in das
Feld Threshold (Schwellenwert) des
entsprechenden Kanals. Stellen Sie den
Schwellenwert mithilfe des Tastenfeldes
oder der Mehrfunktions-Drehknöpfe ein.
7. Nachdem Sie die erforderlichen
Schwellenwerte eingestellt haben,
klicken Sie auf die Schaltfläche OK.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Erfassung
59
