Analyse von Signalen

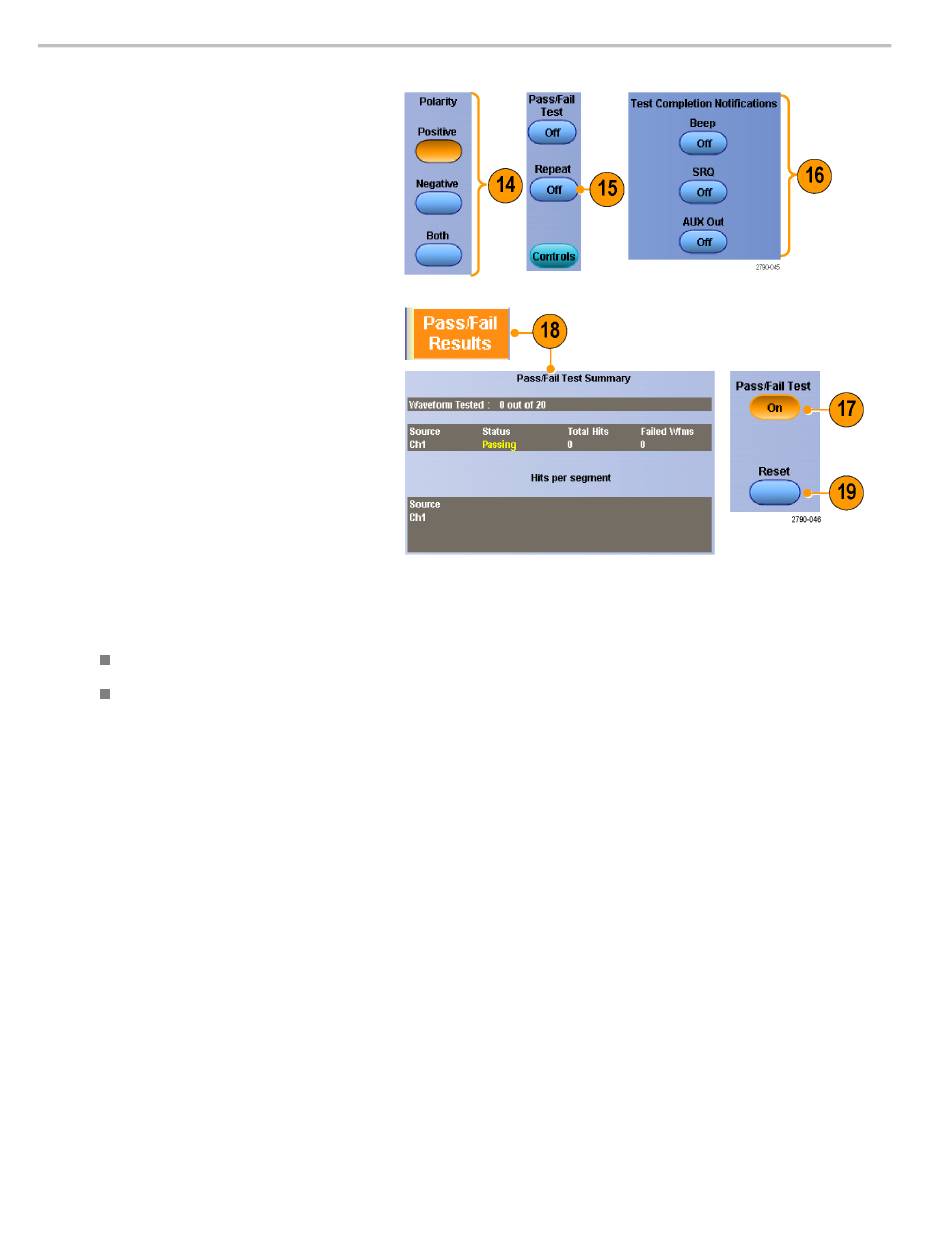

14. Wählen Sie die Polarität des Signals
aus, die Sie testen möchten.
15. Schalten Sie Repeat On (Wiederholung
AN) an oder aus, um den Maskentest
fortlaufend auszuführen.
16. Wählen Sie aus, wie Sie nach
Beendigung des Tests benachrichtigt
werden wollen.
17. Klicken Sie auf die
Registerkarte Pass/Fail Results
(Pass/Fehler-Ergebnisse), um die
Testergebnisse anzuzeigen.
18. Klicken Sie auf Pass/Fail Test On
(Pass/Fail-Test AN), um den Maskentest
zu starten.
19. Klicken Sie auf Reset (Zurücksetzen),
um die Summen zurückzusetzen und
Verstöße zu löschen.
Schnelltipps
Bei Signalen von digitalen Kanälen ist kein Maskentest verfügbar.
Wenn das Signal nicht innerhalb der Maske liegt, müssen Sie „Autoset" (Auto-Setup) aktivieren, um das Signal innerhalb
der Maske zu zentrieren.
152
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
