Schnelltipps
Die vergrößerte DSP-Bandbreite tritt bei maximaler Abtastrate auf.
Verwenden Sie die vergrößerte DSP Bandbreite, wenn die Anstiegszeiten der Signale weniger als 50 ps betragen.
Deaktivieren Sie die vergrößerte DSP-Bandbreite bei höherem Signaldurchsatz, bei übersteuerten Signalen und wenn
Sie bevorzugen, Ihre eigene DSP-Nachverarbeitung zu nutzen.

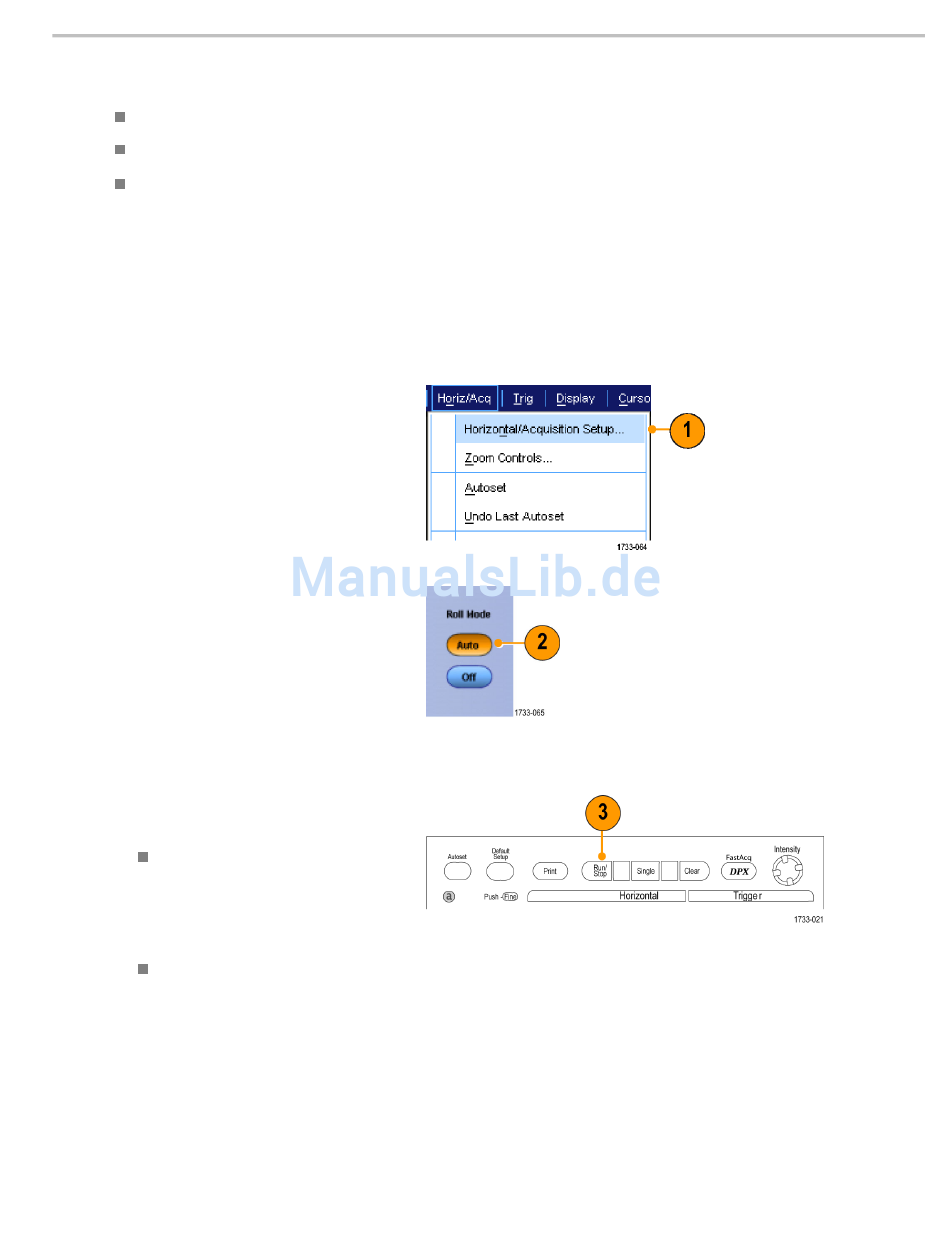

Verwenden des Rollmodus
Im Rollmodus ähnelt die Anzeige einem Streifenschreiber für niederfrequente Signale. Im Rollmodus werden die erfassten
Datenpunkte schon während der laufenden Aufzeichnung angezeigt, ohne dass auf die vollständige Signalaufzeichnung
gewartet werden muss.
1. Wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup
(Horizontal/Erfassungseinstellung) aus.
2. Falls dies nicht ausgewählt wurde,
klicken Sie auf die Registerkarte
Acquisition (Erfassung). Klicken Sie auf
Auto (Automatisch), um den Rollmodus
einzuschalten.
HINWEIS.
Der Rollmodus erfordert den
Erfassungsmodus Sample (Abtastmodus),
Spitzenwerterfassung oder Hi Res (hohe
Auflösung).
3. So beenden Sie die Erfassung im
Rollmodus:
Wenn Sie sich nicht in der
Einzelfolgeerfassung befinden,
drücken Sie RUN/STOP
(AUSFÜHREN/BEENDEN), um
den Rollmodus zu beenden.
Wenn Sie sich in der
Einzelfolgeerfassung befinden,
werden die Erfassungen
im Rollmodus automatisch
beendet, wenn eine vollständige
Signalaufzeichnung erfasst wurde.
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
Erfassung
33
