Verwenden Des Rollmodus - Tektronix MSO3000 Benutzerhandbuch

Erfassen von Signalen
6. Drücken Sie im seitlichen Menü die Taste
„Aufzeichn.-länge".
Sie haben die folgenden
Auswahlmöglichkeiten: 1000, 10 k,
100 k, 1 M und 5 M Punkte.
7. Drücken Sie im unteren Menü die Taste
Verzögerung, um Ein auszuwählen,
wenn die Erfassung gegenüber dem
Triggerereignis verzögert werden soll.
Wenn Verzögerung auf Ein gesetzt ist, drehen Sie den Drehknopf Horizontal Position in Gegenuhrzeigerrichtung, um
die Verzögerung zu erhöhen. Der Triggerpunkt wird nach links und schließlich über das erfasste Signal hinaus bewegt.
Anschließend kann der Drehknopf Horizontal Skala auf eine detailliertere Erfassung um den betreffenden Bereich in der
Bildschirmmitte eingestellt werden.

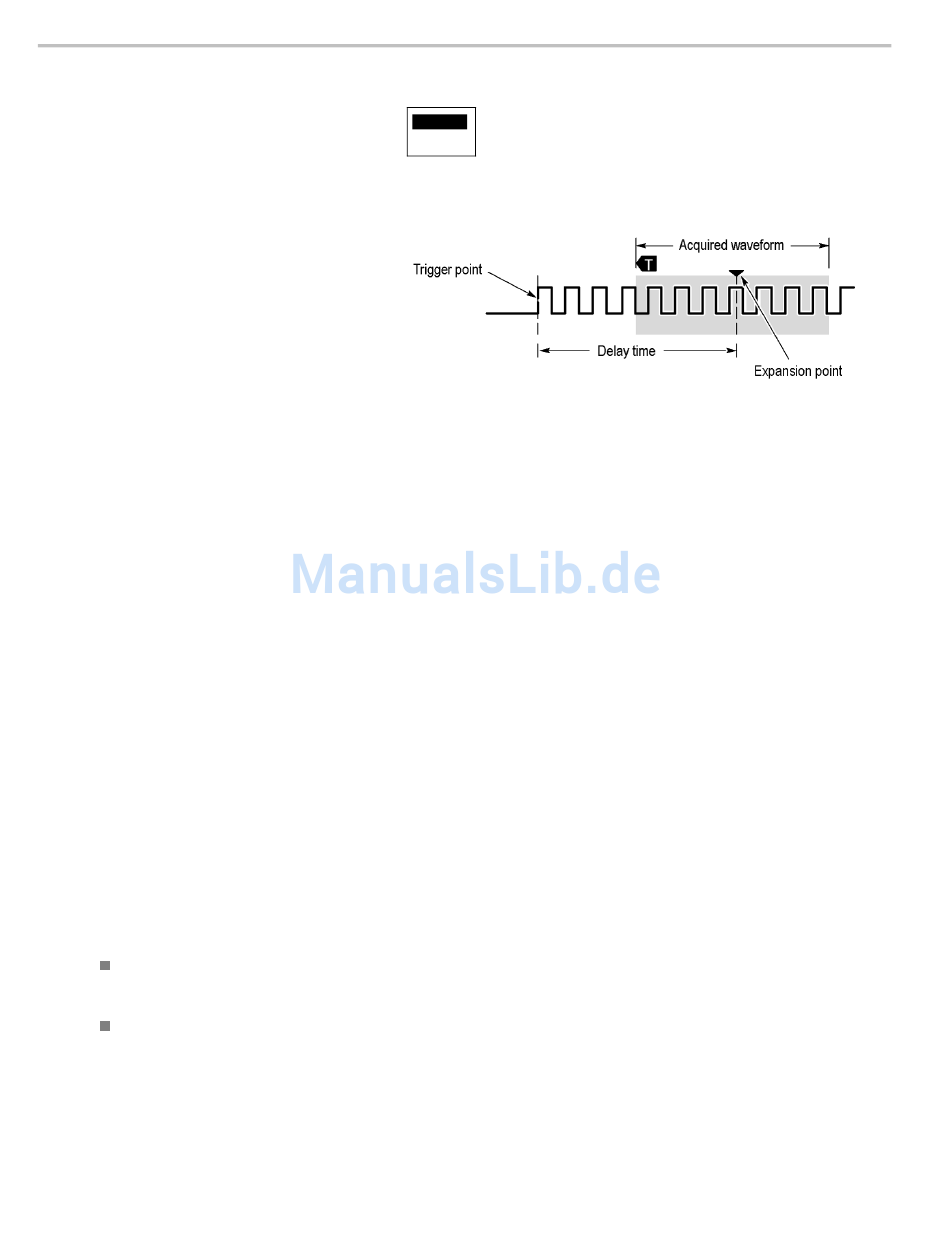

Wenn diese Verzögerung aktiviert ist, trennt sich der Triggerpunkt vom horizontalen Dehnungspunkt. Der horizontale
Dehnungspunkt bleibt in der Bildschirmmitte. Der Triggerpunkt kann sich über den Bildschirm hinaus bewegen. Ist dies der
Fall, zeigt die Triggermarkierung in die Richtung des Triggerpunkts.
Verwenden Sie die Verzögerungsfunktion, um Signaldetails zu erfassen, die durch ein signifikantes Zeitintervall vom
Triggerereignis getrennt sind. Sie können beispielsweise auf einen Sync-Impuls triggern, der alle 10 ms auftritt, und dann die
Eigenschaften der Hochgeschwindigkeitssignale betrachten, die 6 ms nach dem Sync-Impuls auftreten.
Wenn die Verzögerungsfunktion auf Aus gesetzt ist, ist der Dehnungspunkt mit dem Triggerpunkt verknüpft, sodass
Skalierungsänderungen um den Triggerpunkt gruppiert werden.

Verwenden des Rollmodus

Im Rollmodus ähnelt die Anzeige einem Streifenschreiber für niederfrequente Signale. Im Rollmodus werden die erfassten
Datenpunkte schon während der laufenden Aufzeichnung angezeigt, ohne dass auf die vollständige Signalaufzeichnung
gewartet werden muss.
Der Rollmodus ist aktiviert, wenn der Triggermodus auf Auto und die Horizontalskala auf 40 ms/div oder langsamer
festgelegt ist.
Schnelltipps
Durch Wechseln in den Erfassungsmodus „Hüllkurve" bzw. „Mittelwert", Verwenden mathematischer Signale, Einschalten
eines Busses oder Wechseln in den normalen Triggermodus wird der Rollmodus deaktiviert.
Der Rollmodus wird deaktiviert, wenn Sie die Horizontalskala auf 20 ms/div oder schneller festlegen.
