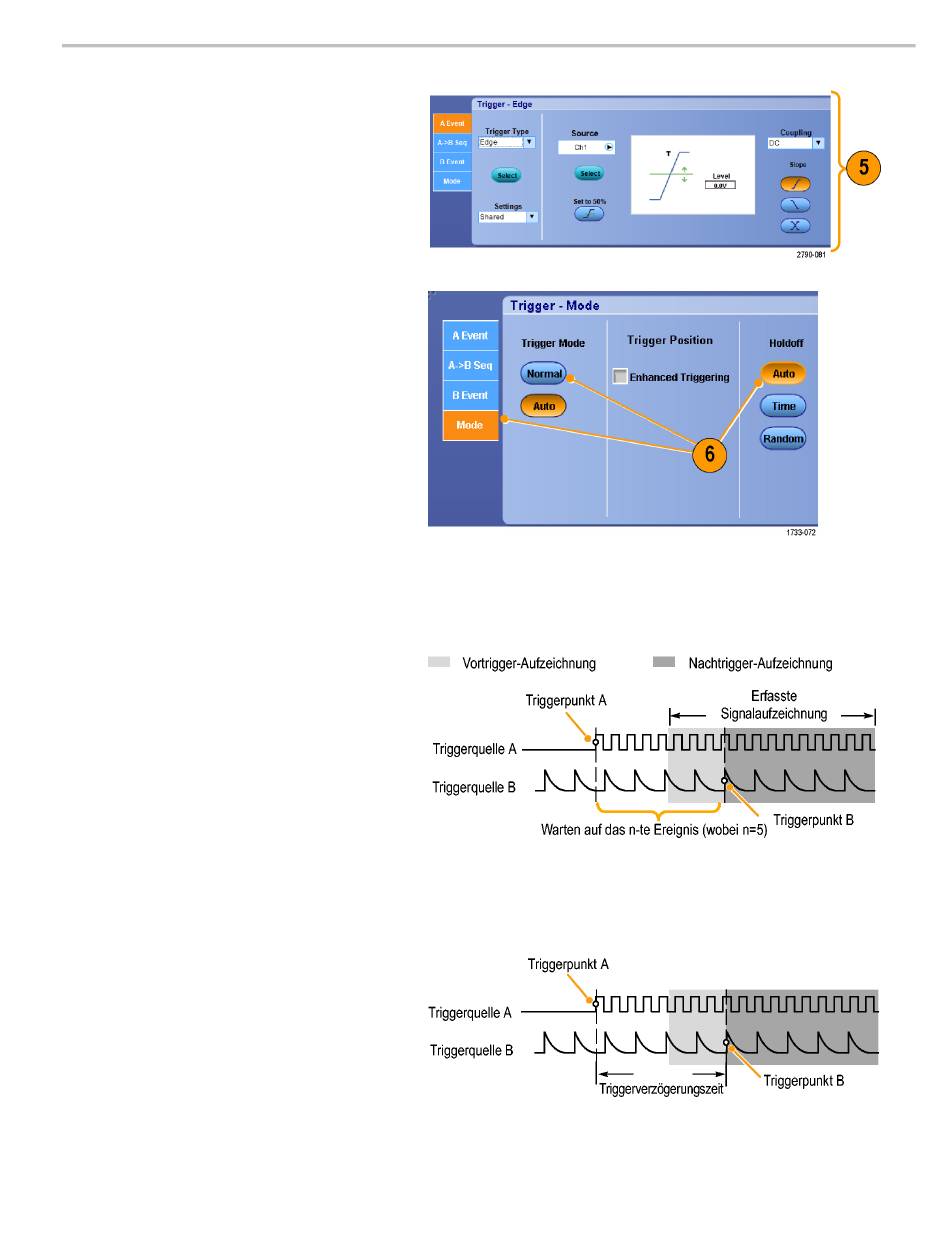

5. Legen Sie die Eigenschaften für den
B-Trigger auf der Registerkarte „B
Event (Delayed)" (Ereignistrigger B
(verzögerter Trigger)) fest.
6. Wählen Sie den Triggermodus Normal
und auf der Registerkarte „Mode"
(Modus) den Befehl Auto Holdoff aus.
Trigger auf B-Ereignis
Trigger A aktiviert das Oszilloskop. Die
Erfassung des Nachtriggers startet mit dem
n-ten B-Ereignis.
B-Trigger nach Verzögerungszeit
Trigger A aktiviert das Oszilloskop.
Die Erfassung des Nachtriggers startet
mit der ersten B-Flanke nach der
Trigger-Verzögerungszeit.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Pinpoint-Trigger
79
