Anzeigen eines Signals

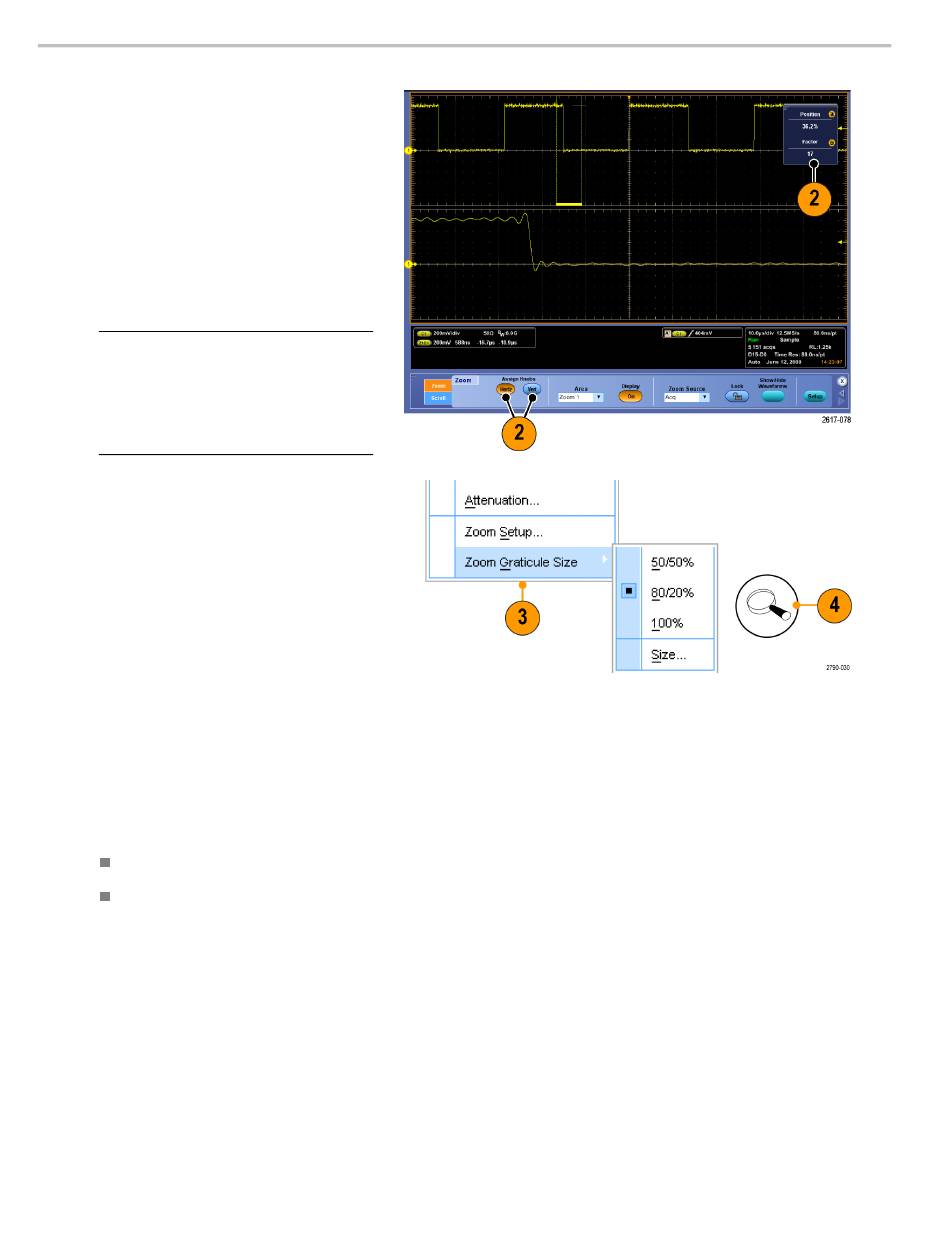

2. Drücken Sie die Taste HORIZ
(HORIZONTAL) bzw. VERT
(VERTIKAL), um die Achse
auszuwählen, die im Zoomraster
vergrößert werden soll. Mit den
Mehrfunktions-Drehknöpfen können
Sie Skalierung und Position des
vergrößerten Signals anpassen.
In diesem Beispiel befindet sich das
Hauptraster in der oberen Hälfte des
Rasters und das Zoomraster in der
unteren Hälfte des Rasters.
HINWEIS.
Sie können gezoomte Signale
ausblenden oder anzeigen. Hierfür drücken
Sie Show/Hide Waveforms (Signale
anzeigen/ausblenden) und aktivieren dann
die gezoomten Signale, die angezeigt
werden sollen.
3. Um die Zoomrastergröße anzupassen,
wählen Sie entweder über das Menü
„Vertical" (Vertikal) oder „Horiz/Acq"
(Horiz/Erfass.) „Zoom Graticule Size"
(Zoomrastergröße) aus.
4. Sollten die Anzeigen trotz
eingeschaltetem MultiView-Zoom
nicht den Zoom-Bedienelementen
zuordnet worden sein, drücken Sie
die Taste MultiView-Zoom, um
die Anzeigen auf diese Weise den
Zoom-Bedienelementen zuzuordnen.
Zum Ausschalten des Zooms drücken
Sie die Taste MultiView-Zoom erneut.
Schnelltipps
Sie können auch mithilfe des Menüs „Zoom Setup" (Zoom-Einstellung) die Rastergröße des gezoomten Signals ändern.
Verwenden Sie Wave Inspector zum Verwalten von Signalen mit großer Aufzeichnungslänge. (Siehe Seite 111,
Verwenden Sie Wave Inspector zum Verwalten von Signalen mit großer Aufzeichnungslänge.)
106
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
