Funktionstest
Die logische Aktivität wird sofort auf allen angeschlossenen, aktiven Kanälen angezeigt. Wenn Sie kein aktives Signal sehen:
1. Drücken Sie auf die Taste Trigger.
2. Wählen Sie als Triggertyp Flankentriggerung aus.
3. Wählen Sie den Kanal aus, den Sie als Quelle einstellen.
4. Drücken Sie bei Geräten der Serie MSO4000B die Taste Autoset (Autom. Einstellung).
Wenn Sie kein aktives Signal sehen, versuchen Sie einen anderen Tastkopfkanal (oder einen analogen Tastkopf), um die
Schaltkreisaktivität am Prüfpunkt zu überprüfen.

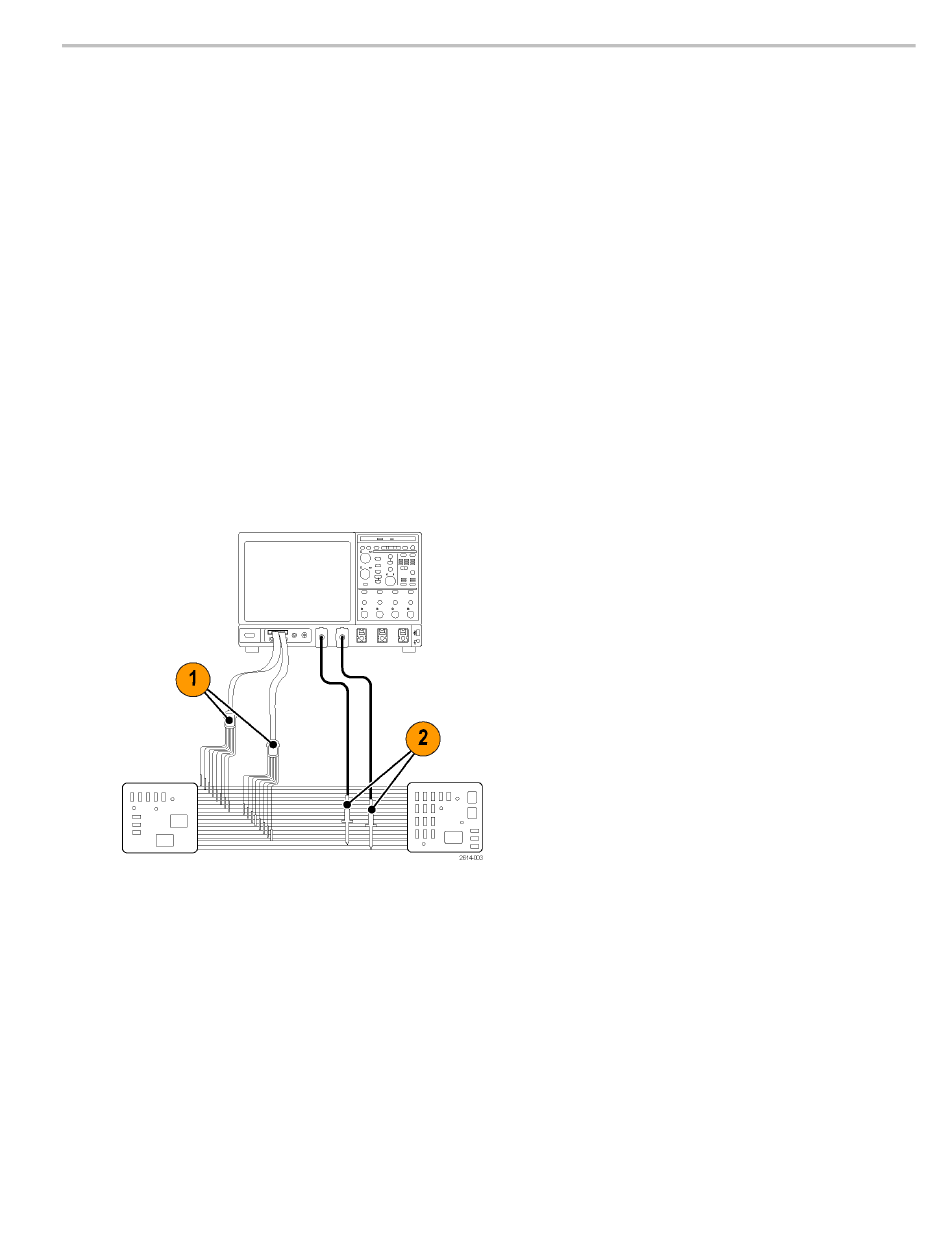

Typische Anwendung
1. Verwenden Sie den Tastkopf P6616 zum Anzeigen digitaler Signale auf einem Systembus.
2. Verwenden Sie einen analogen Tastkopf wie etwa den passiven Tastkopf TPP0500 oder TPP1000, um analoge
Signalinformationen anzuzeigen.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Anhang D
199
