Referenzpegel
Referenzpegel bestimmen, wie zeitbezogene
Messungen vorgenommen werden.

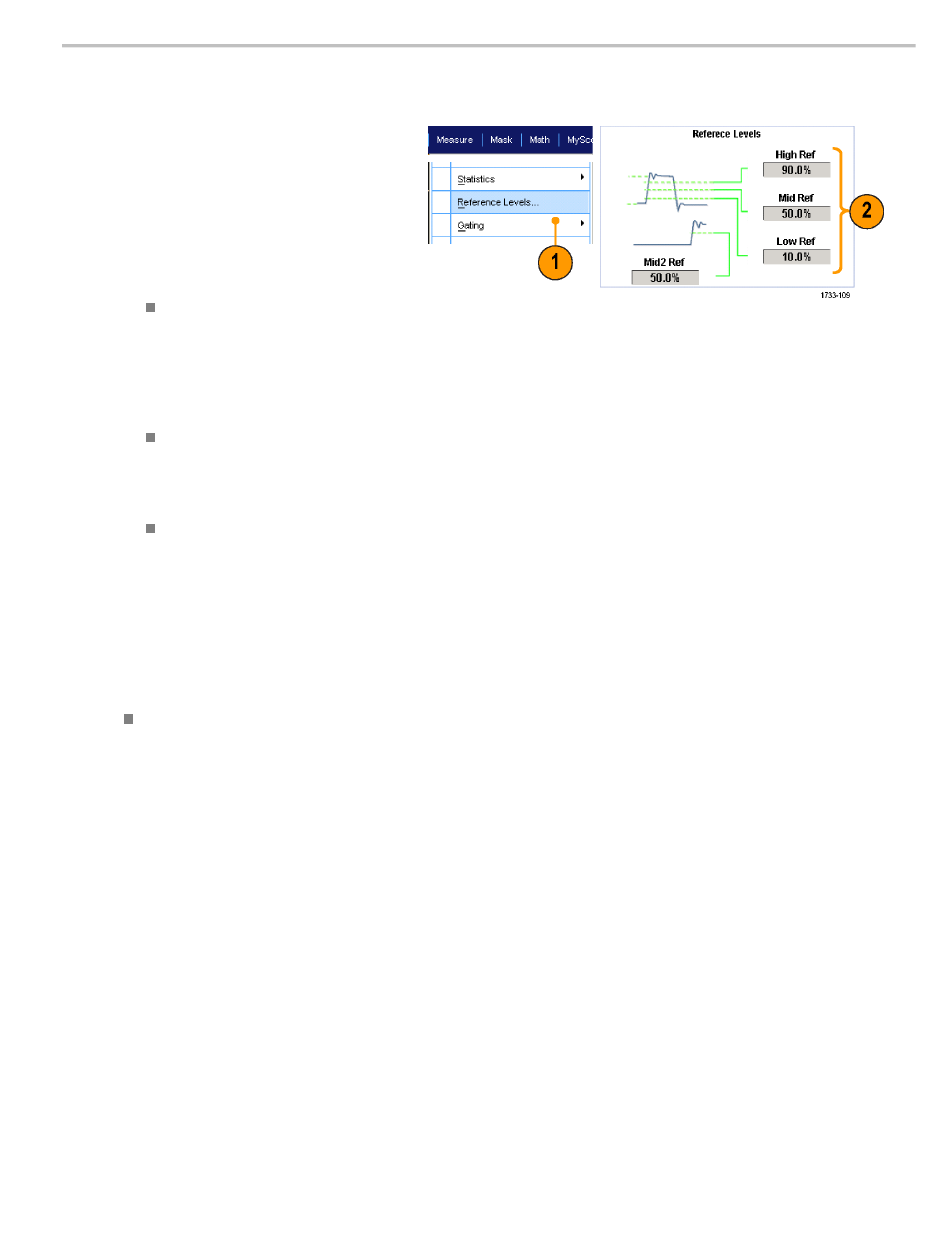

1. Wählen Sie Measure > Reference
Levels... (Messung > Referenzpegel...).
2. Passen Sie die Bezugspegel für
Messungen von unterschiedlichen
relativen oder absoluten Werten an.
Zur Berechnung der Anstiegs- und
Abfallzeiten werden Hohe und
Niedrige Bezugspegel verwendet.
Der Standardwert für die Hohe
Referenz beträgt 90 % und für die
Niedrige Referenz 10 %.
Die mittlere Referenz wird primär
für Messungen zwischen Flanken,
z. B. Impulsbreiten, verwendet. Der
Standardpegel beträgt 50 %.
Die Mid2–Referenz wird bei
dem zweiten Signal verwendet,
das bei Verzögerungs- oder
Phasenmessungen angegeben wird.
Der Standardpegel beträgt 50 %.
Schnelltipps
Um genaue Rauschwerte zu gewährleisten, wechseln Sie zum Menü Reference Levels Setup (Referenzpegel einstellen)
und setzen Sie den Signaltyp auf „Auge", wenn Sie ein Augensignal messen.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Analyse von Signalen
131
