Verwenden von TekLink und MultiScope-Trigger
Mit TekLink können Sie mehr als 4 Kanäle mit einem einzigen Triggerereignis verbinden, auf mehr als 4 Kanälen nach einem
Problem auf einem Kanal suchen oder ein großes AND-Gatter mit mehr als 4 Eingängen aufbauen.
HINWEIS.
Bei Verwendung von MultiScope Trigger sind die B-Trigger nicht verfügbar. TekLink und MultiScope Trigger
sind bei Geräten der Serien DPO7000, MSO5000 und DPO5000 nicht verfügbar.

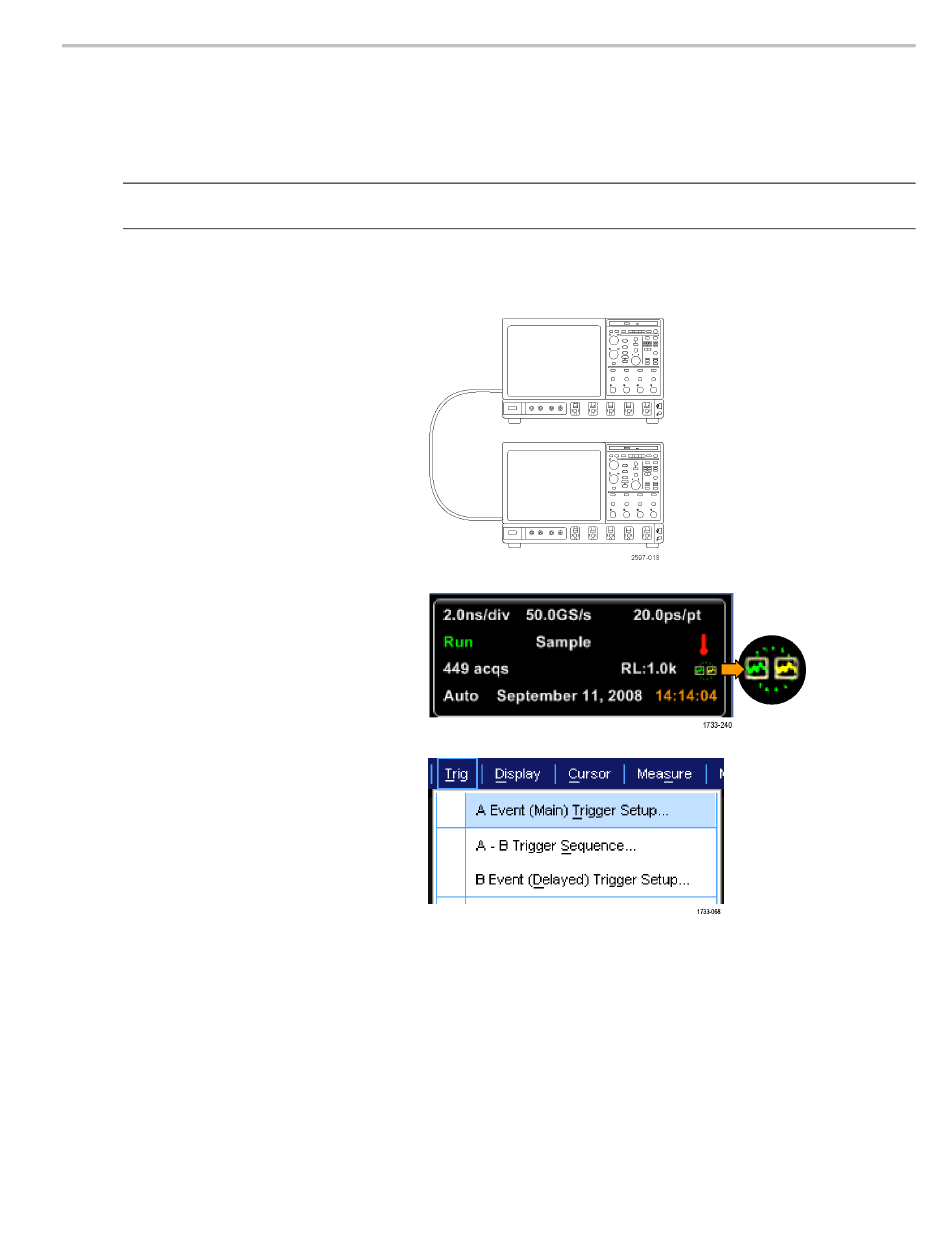

Verbinden von 2 Instrumenten
1. Verbinden von zwei Instrumenten mit
einem TekLink-Kabel.
2. Der TekLink-Verbindungsstatus wird
in der horizontalen Messwertanzeige
dargestellt.
3. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)) aus.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Erfassung
65
