Verwenden der vergrößerten DSP-Bandbreite
Wenn das Gerät über die Funktion der Bandbreitenvergrößerung verfügt, können Sie die vergrößerte DSP-Bandbreite
(Digital Signal Processing; digitale Signalverarbeitung) verwenden, um für genauere Anstiegszeitmessungen die Bandbreite
zu vergrößern und bei voller Abtastrate den Durchlassbereich abzuflachen. Bei der vergrößerten Bandbreite wird eine
abgestimmte Antwort über die aktivierten Kanäle hinweg bereitgestellt. Dadurch können Sie einen Vergleich der Kanäle
untereinander und Differenzmessungen vornehmen.

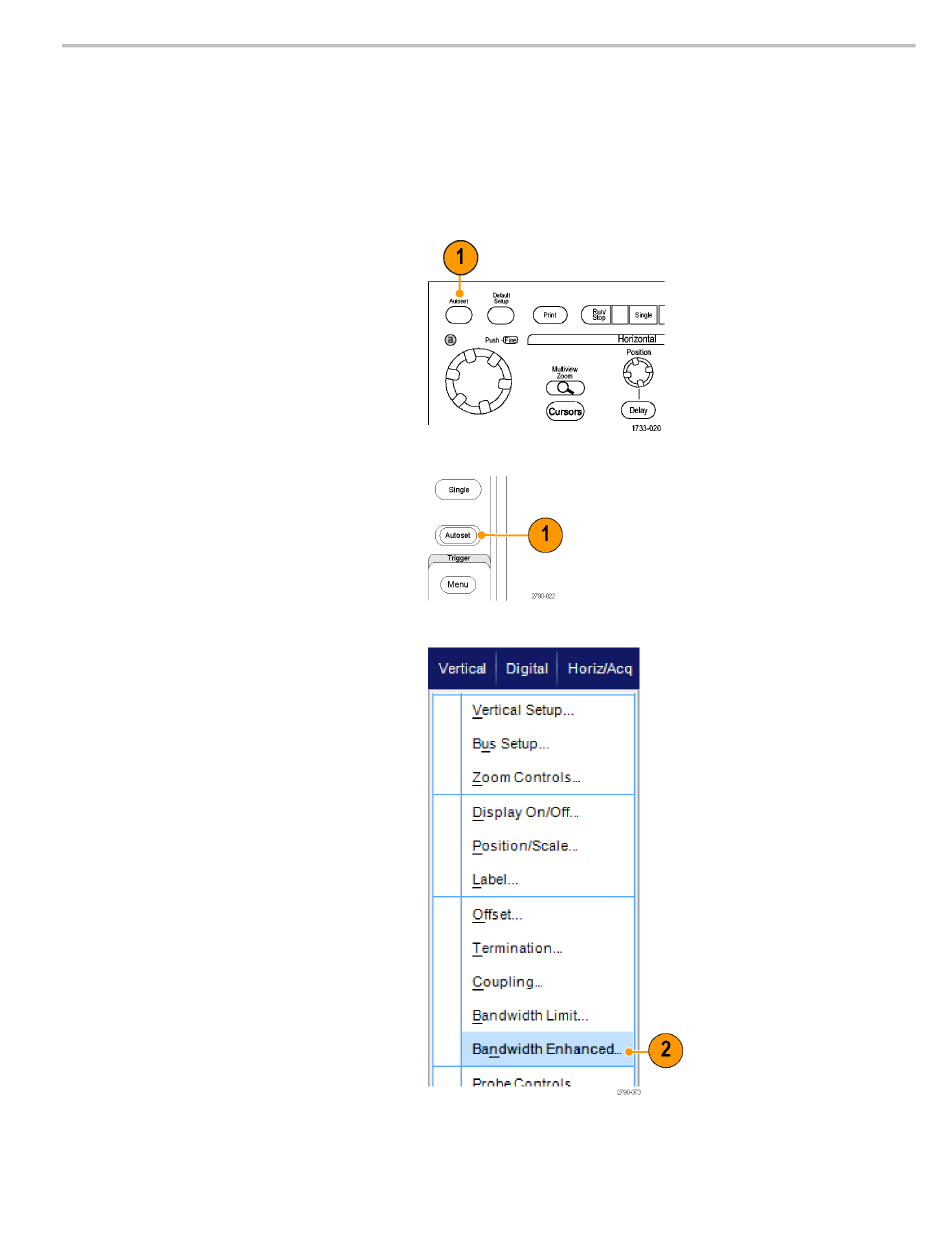

1. Drücken Sie AUTOSET (Auto-Setup),
um die horizontalen, vertikalen und
Triggersteuerelemente festzulegen
bzw. um die Steuerelemente manuell
festzulegen.
2. Wählen Sie Vertical > Bandwidth
Enhanced... (Vertikal > Vergrößerte
Bandbreite) aus.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien DSA/DPO70000D, MSO/DSA/DPO70000C und DPO7000C
Serien MSO5000 und DPO5000
Erfassung
45
