Demos von erweiterten Oszilloskop-Funktionen
17. Drücken Sie die untere Rahmentaste
Ereignistabelle.
18. Drücken Sie die seitliche Rahmentaste
Ereignistabelle, und wählen Sie Ein.

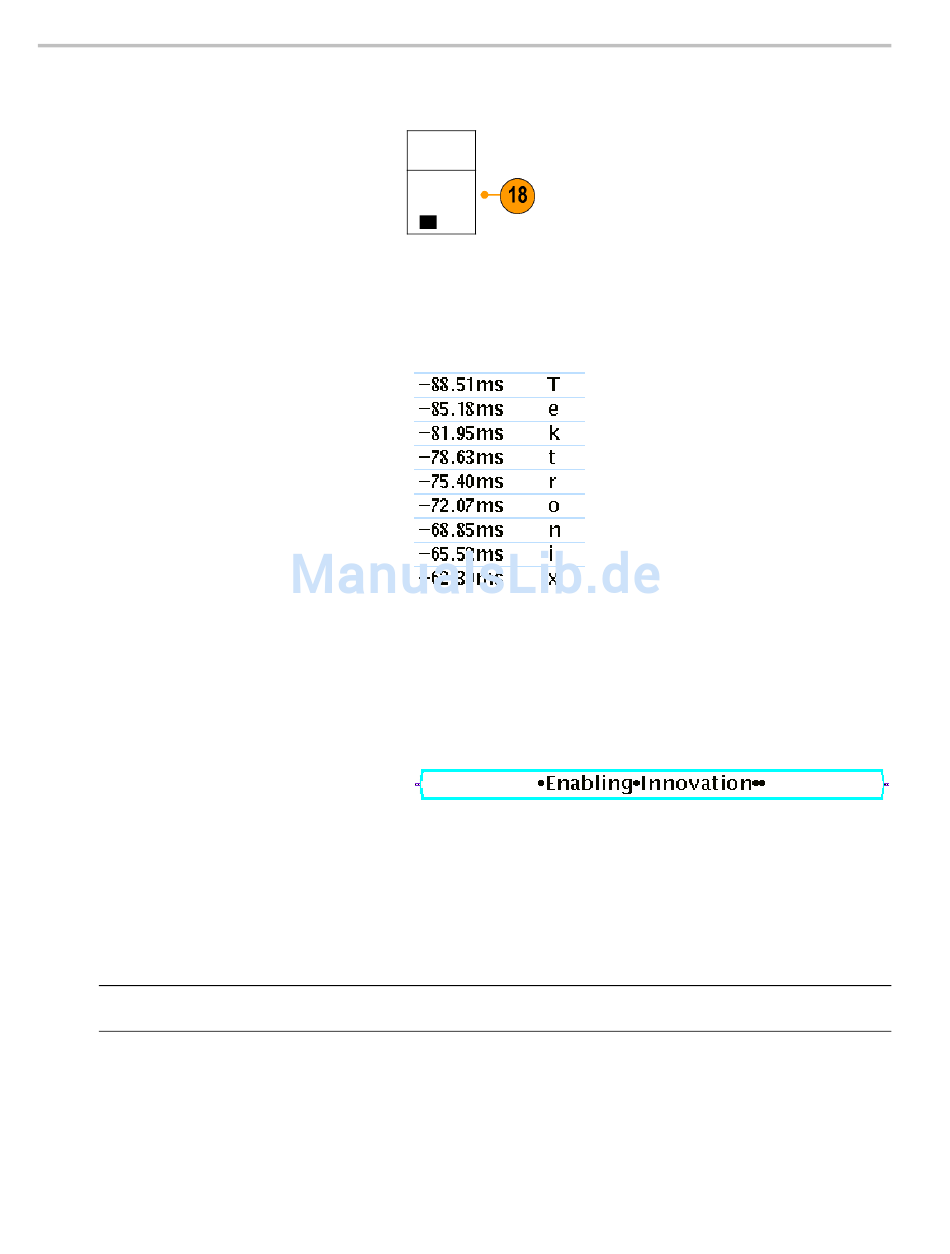

In der Ereignistabelle werden die
Informationen in anderer Form als
in der grafischen Bussignalanzeige
dargestellt. Die Ereignistabelle ähnelt einem
Statuslistenfenster in der Anzeige eines
Logikanalysators.
Beachten Sie, dass Sie in der Auflistung
jedes einzelne Zeichen anzeigen können.
19. Schalten Sie die Ereignistabelle ab.
20. Drücken Sie die untere Rahmentaste
Konfigurieren. Drücken Sie die seitliche
Rahmentaste Pakete, damit Ein aufleuchtet.
Drücken Sie Menu Off, um das seitliche
Rahmenmenü auszublenden.
Beachten Sie, dass alle Meldungen
in Paketen enthalten sind, weil die
ASCII-Daten besser gelesen werden
können.

Demo XV: Triggern auf serielle Bitmuster (z. B. RS-232)

Oszilloskope der Serien MSO/DPO2000, MSO/DPO3000 und MSO/DPO4000 können auf benutzerdefinierte serielle
Bitmuster triggern, wie sie z. B. in RS-232-Daten zu finden sind.
HINWEIS. Installieren Sie das entsprechende Anwendungsmodul DPO2COMP, DPO3COMP oder DPO4COMP, ehe Sie
dieses Demo-Programm ausführen.
34
Ereignista-
belle
Ereignista-
belle
Ein| Aus
Bedienungsanleitung für die Demo 2-Baugruppe
