Triggereinstellung
Auswählen von Triggern

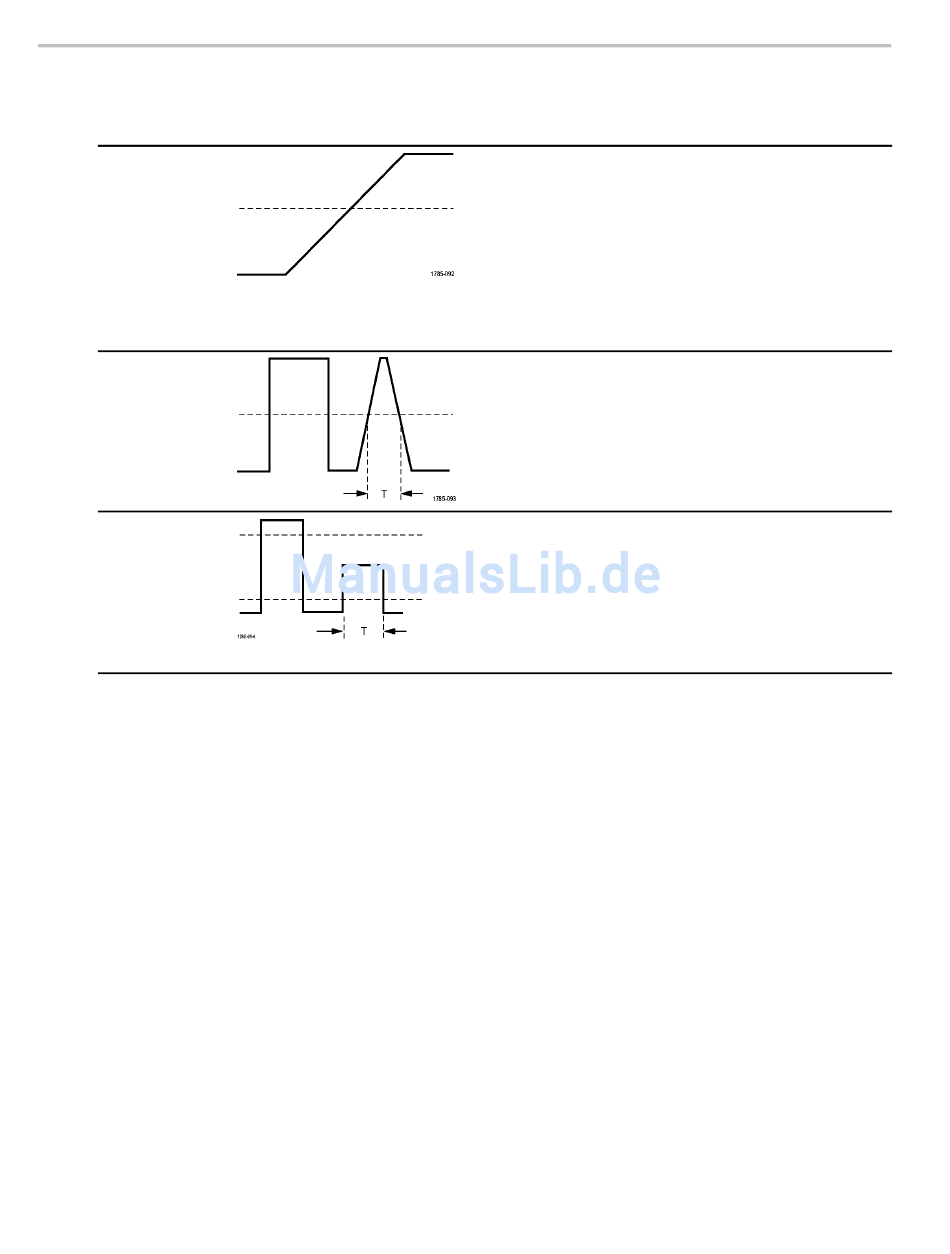

Triggerart
Flanke
Impulsbreite
Runt
72
Trigger-Bedingungen
Trigger auf einer ansteigenden oder abfallenden Flanke,
entsprechend der Definition in der Flankensteuerung.
Verfügbare Kopplungsarten sind DC, NF-Unterdrückung,
HF-Unterdrückung sowie Rauschunterdrückung.
Flankentrigger sind die einfachsten und am häufigsten
verwendeten Triggertypen, sowohl für analoge als
auch digitale Signale. Ein Flankentriggerereignis
tritt auf, wenn die Triggerquelle einen angegebenen
Spannungspegel in der angegebenen Richtung
durchläuft.
Trigger auf Impulse, die kürzer als, länger als, gleich
oder ungleich einer angegebenen Zeit sind. Es kann
auf positive oder negative Impulse getriggert werden.
Impulsbreitentrigger werden primär für digitale Signale
verwendet.
Trigger auf einer Impulsamplitude, die eine Schwelle
überschreitet, eine zweite Schwelle jedoch nicht
überschreitet, bevor die erste Schwelle erneut
überschritten wird. Es können positive oder negative
(oder beide) Runts erkannt werden, oder nur solche, die
breiter als, kleiner als, größer als, gleich oder ungleich
einer angegebenen Breite sind. Runt-Trigger werden
primär für digitale Signale verwendet.
Benutzerhandbuch für Oszilloskope der Serien MSO2000B und DPO2000B
