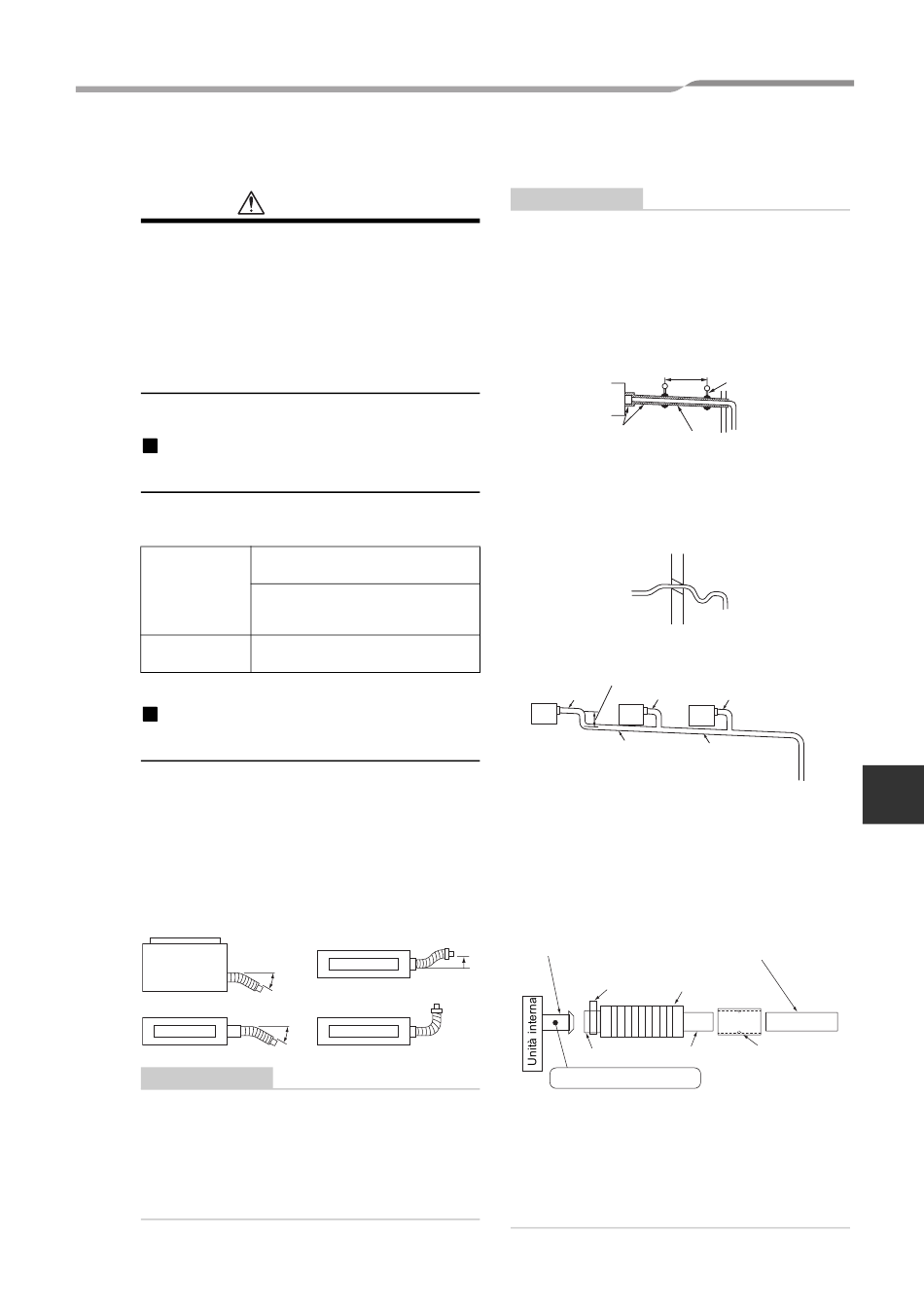

LAVORO PER TUBAZIONE DI SCARICO

• Seguendo le istruzioni del manuale
d'installazione, eseguire la posa del tubo di
scarico in modo che l'acqua venga scaricata
correttamente e applicare dell'isolante
termico in modo da impedire il
gocciolamento di condensa.
L'errata posa delle tubazioni di scarico è
causa di perdite d'acqua che rovinerebbero i
mobili d'arredamento.
Materiale per tubazioni/
Isolamento e formato
È necessario acquistare sul posto i seguenti
materiali per isolamento termico e tubature.
Materiale per
tubazioni
Isolamento
Collegamento del tubo
flessibile
• Inserire la presa non rigida del tubo flessibile
fornito in dotazione penetrando completamente
l'attacco di collegamento del tubo di scarico.
• Allineare la fascetta di blocco del tubo flessibile,
fornita in dotazione, all'estremità dell'attacco di
collegamento del tubo, quindi serrare
saldamente.
OK
Vista dall'alto
Vista laterale
Uscita aria
REQUISITO
• Fissare la presa non rigida usando la fascetta
del tubo in dotazione e impostare la posizione
di blocco verso l'alto.
• Usare il tubo flessibile fornito in dotazione
piegandolo a 45° o meno in modo da evitare
guasti o intasamenti.
ATTENZIONE
Presa tubo rigido di cloruro di
polivinile per VP25
Tubo rigido di cloruro di polivinile
VP25 (diametro esterno nominale
Ø32 mm)
Polietilene espanso, spessore:
10 mm o più
NON ADATTO
Vista laterale
Uscita aria
Montante
max
(sifone
45°
intercettatore)
Vista laterale
Uscita aria
max
Curva a 90°
45°
REQUISITO
• Non mancare di realizzare l'isolamento
termico dei tubi di scarico dell'unità interna.
• Non mancare di realizzare l'isolamento termico
della parte di collegamento con l'unità interna.
Non completare l'isolamento termico causa
gocciolamenti di condensa.
• Posare il tubo di scarico in pendenza (1/100 o
più), senza ondulazioni né sifoni intercettatori.
Sarebbe causa di rumori anormali.
Isolante termico
• Limitare la lunghezza del tubo di scarico
trasversale a 20 m al massimo.
In caso di tubo lungo, mettere delle staffe di
sostegno a intervalli da 1,5 a 2 m per evitare
ondulazioni del tubo.
• Sistemare tutte le tubazioni come mostrato
nella figura a destra.
Il più lungo possibile (100 mm o più)
VP25
VP30 o più
• Il tubo rigido in cloruro di polivinile non può
essere collegato direttamente all'attacco di
collegamento del tubo di scarico dell'unità
interna.
Per il collegamento diretto all'attacco di
collegamento del tubo di scarico, non mancare
di fissare bene il tubo flessibile fornito in
dotazione.
Attacco di collegamento del
tubo di scarico (presa rigida)
Allineare la fascetta fornita per il blocco
del tubo flessibile di scarico, all'estremità
del tubo flessibile, sistemare la parte da
avvitare rivolta verso l'alto e poi avvitare.
Presa non rigida
Non usare sostanze adesive
• Non è possibile utilizzare agenti adesivi per
l'attacco di collegamento del tubo (presa rigida)
dell'unità interna.
Utilizzare la fascetta fornita in dotazione per
fissare il tubo flessibile, per evitare rischi di
danneggiamento o gocciolamento d'acqua
dall'attacco di collegamento del tubo di scarico.
– 124 –
Installation Manual
Da 1,5 m a 2 m
Staffa di
supporto
1/100 o più
verso il basso
Forma
NON
arcuata
ADATTO
Sifone intercettatore
VP25 VP25
Pendenza verso
il basso di 1/100
o più
Tubo in cloruro di polivinile Ø25
(da acquistare sul posto)
Presa per VP25
Presa rigida
(da acquistare sul
posto)
IT
