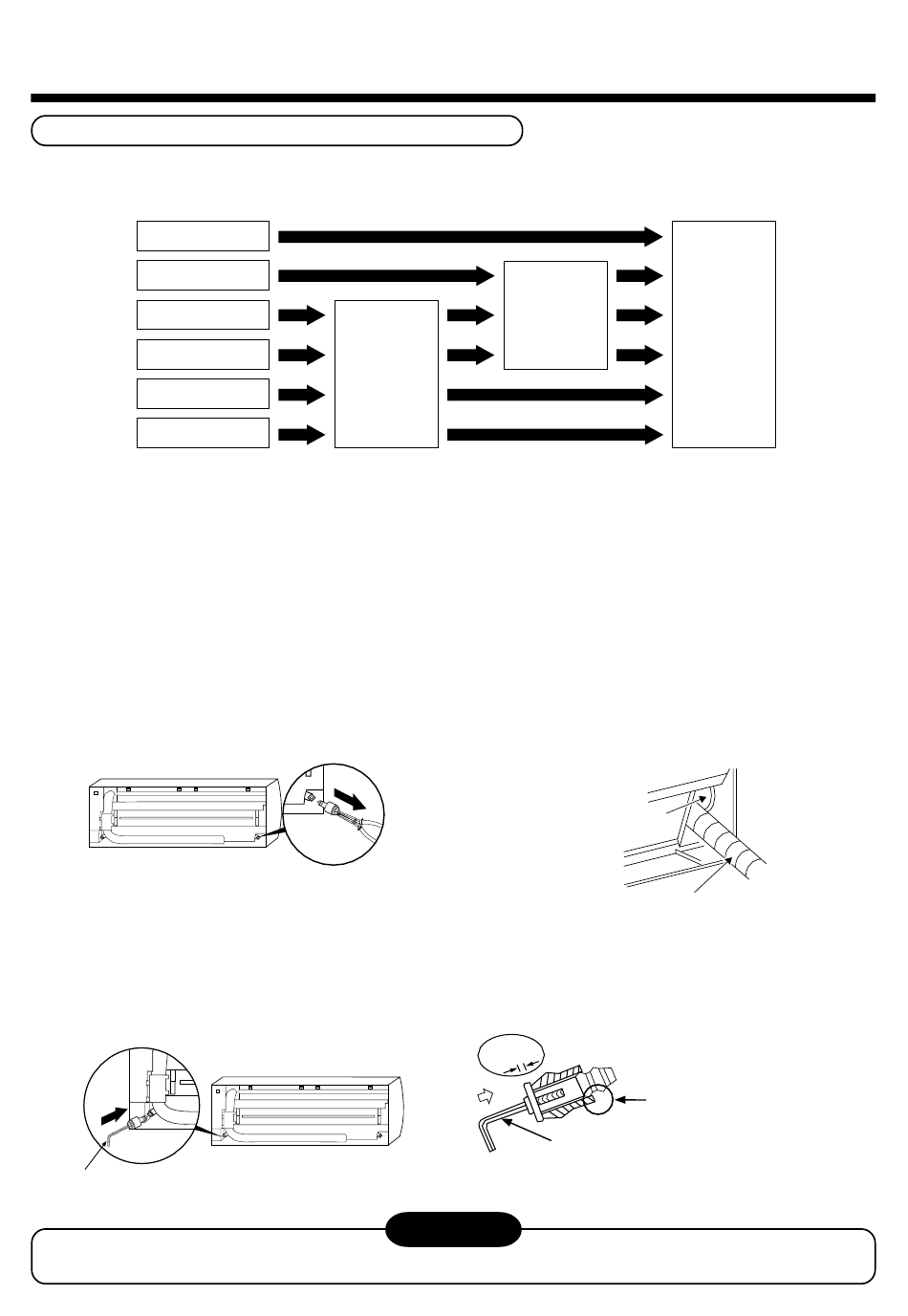

INSTALAÇÃO DA TUBAGEM E MANGUEIRA DE DRENAGEM
Formação da tubagem e mangueira de drenagem
* Aplique correctamente isolamento térmico no tubo de refrigerante e mangueira de drenagem para não haver
condensação no interior do equipamento. (Como material de isolamento use espuma de polietileno).
Direita traseira
Traseira esquerda
Esquerda inferior
Esquerda
Direita inferior
Direita
1. Ranhura do painel frontal moldada
Na tubagem do lado esquerdo, corte a ranhura esquerda para encaixar o painel frontal.
(O uso de facas provoca rachas no painel, por isso, recorra um alicate).
2. Substituir a mangueira de drenagem
No que toca à tubagem do lado esquerdo, lado esquerdo inferior e lado esquerdo posterior, é necessário alterar a
mangueira de drenagem e tampa de drenagem.
Como retirar a tampa de drenagem
Levante a tampa de drenagem com alicate de pontas e
retire.
Como prender a tampa de drenagem
1) Introduza uma chave sextavada (Ø4 mm) numa
cabeça central.
4 mm
Introduza com firmeza a mangueira de drenagem e a tampa; caso contrário, pode haver fuga de água.
mangueira de
Ranhura do
painel frontal
moldada
Como instalar a mangueira de drenagem
Com firmeza, introduza a peça de ligação da mangueira
de drenagem até tocar no isolante térmico.
2) Introduza com firmeza a tampa da drenagem.
Sem
espaço
CUIDADO
127
Substituir a
Preparação
drenagem
da tubagem
Isolante térmico
Mangueira de drenagem
Ao introduzir a tampa de
drenagem, não aplique
óleo lubrificante (óleo refrigerante).
Se o fizer, provoca desgaste e
derrames a partir do respectivo bujão.
Introduza uma
chave sextavada (4 mm)
