Die folgende Montageart hat den Vorteil, dass beide Sicherheitslaserscanner auf einer
ähnlichen Höhe montiert werden können. Die Scanebenen haben dennoch genug
Abstand.

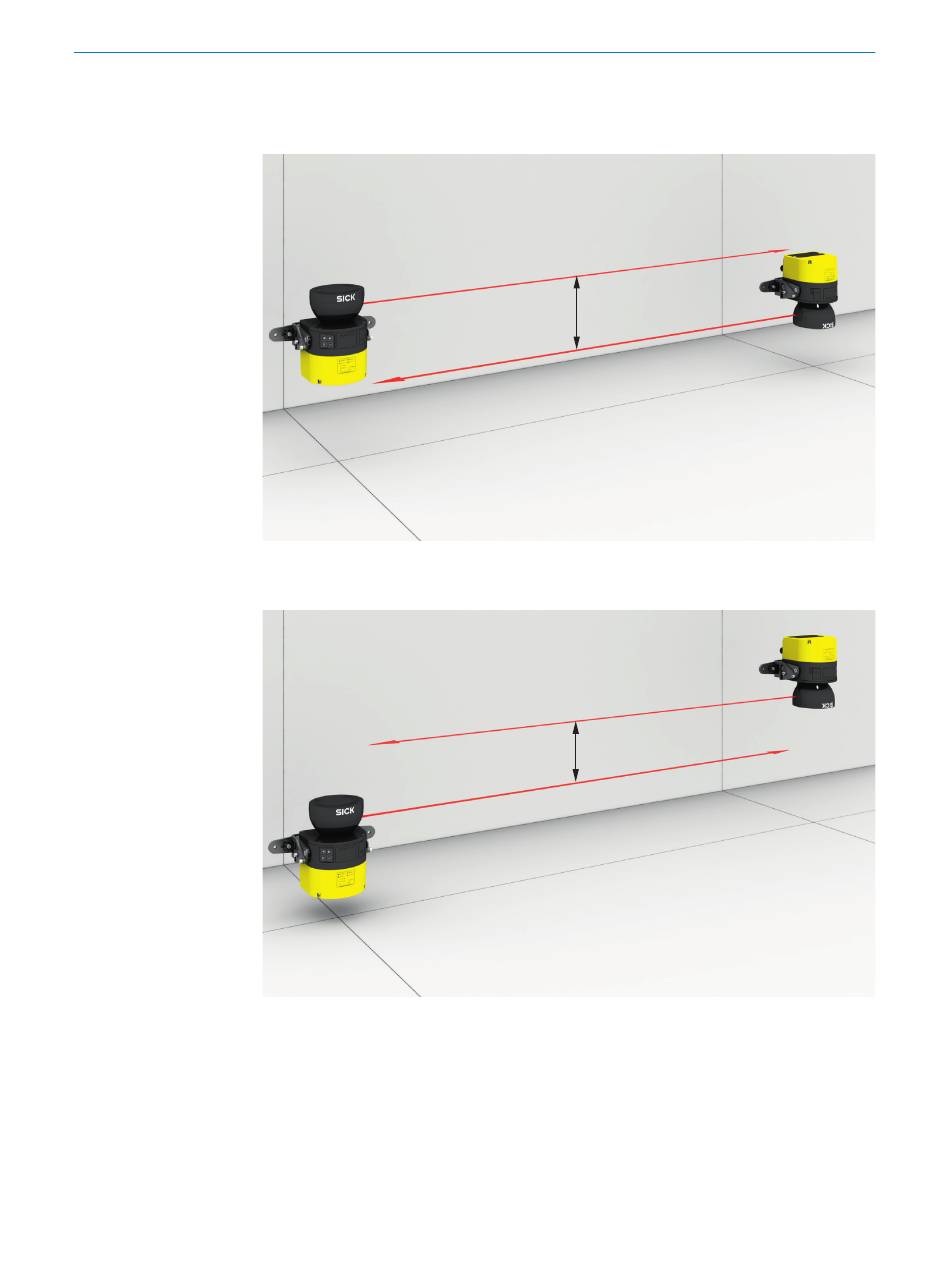

Abbildung 104: Montage des oberen Sicherheitslaserscanners mit der Optikhaube nach oben
und Montage des unteren Sicherheitslaserscanners mit der Optikhaube nach unten
Abbildung 105: Montage des oberen Sicherheitslaserscanners mit der Optikhaube nach unten
und Montage des unteren Sicherheitslaserscanners mit der Optikhaube nach oben
Mehrere Sicherheitslaserscanner über Kreuz montieren
Wenn Sie gegenüberliegende Sicherheitslaserscanner gegeneinander verkippen, müs‐
sen beide Sicherheitslaserscanner nach oben verkippt sein. (Bei Montage auf dem
Kopf müssen beide Sicherheitslaserscanner nach unten verkippt sein.)
Beachten Sie in jedem Fall, dass das Schutzfeld an allen Stellen auf der richtigen Höhe
liegt, damit Unterkriechen und Übersteigen verhindert wird und damit die eingestellte
Auslösung zur Montagehöhe passt.
≥ 100 mm
≥ 100 mm
