13
TECHNISCHE DATEN
188
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Auflösung
40 mm
30 mm
Reichweite des Referenzkonturfelds
Die effektive Reichweite des Referenzkonturfelds ist gleich der effektiven Schutzfeld‐
reichweite.
Reichweite des Konturerkennungsfelds
Die effektive Reichweite des Konturerkennungsfelds ist gleich der effektiven Schutz‐
feldreichweite.
Reichweite für Warnfelder
Für nicht sicherheitsgerichtete Anwendungen (Warnfelder) hat der Sicherheitslaser‐
scanner eine größere Reichweite als die maximale Schutzfeldreichweite. In den fol‐
genden Diagrammen sind die Anforderungen an Größe und Remissionsgrad der zu
erkennenden Objekte in Abhängigkeit von der gewünschten Reichweite dargestellt.
d [mm]
1000
500
200
100
50
20
10
5
10

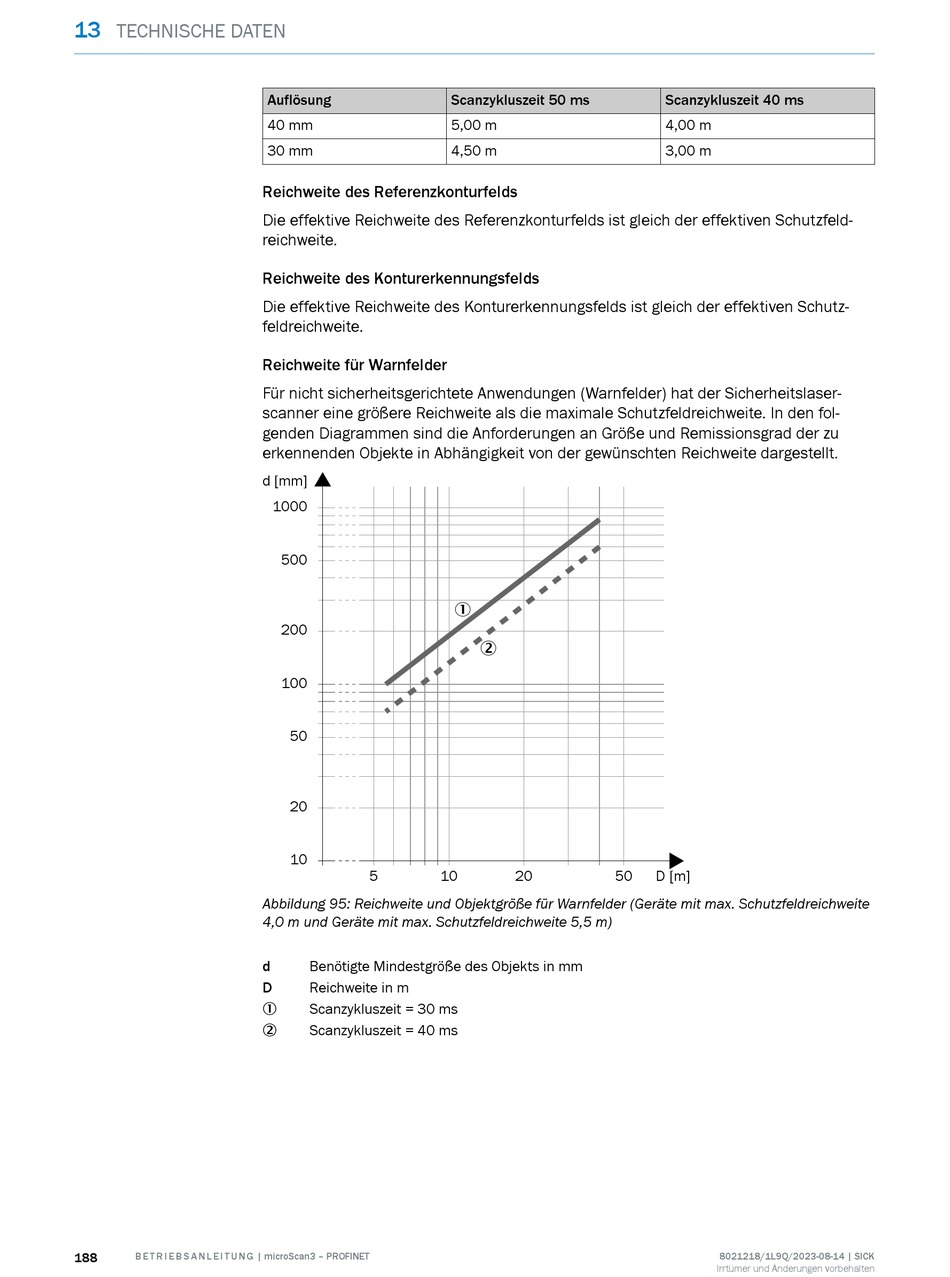

Abbildung 95: Reichweite und Objektgröße für Warnfelder (Geräte mit max. Schutzfeldreichweite
4,0 m und Geräte mit max. Schutzfeldreichweite 5,5 m)
d
Benötigte Mindestgröße des Objekts in mm
D
Reichweite in m
Scanzykluszeit = 30 ms
1
Scanzykluszeit = 40 ms
2
Scanzykluszeit 50 ms
5,00 m
4,50 m
1
2
20
50
Scanzykluszeit 40 ms
4,00 m
3,00 m
D [m]
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
