5.3.2

Direkt montieren

8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten

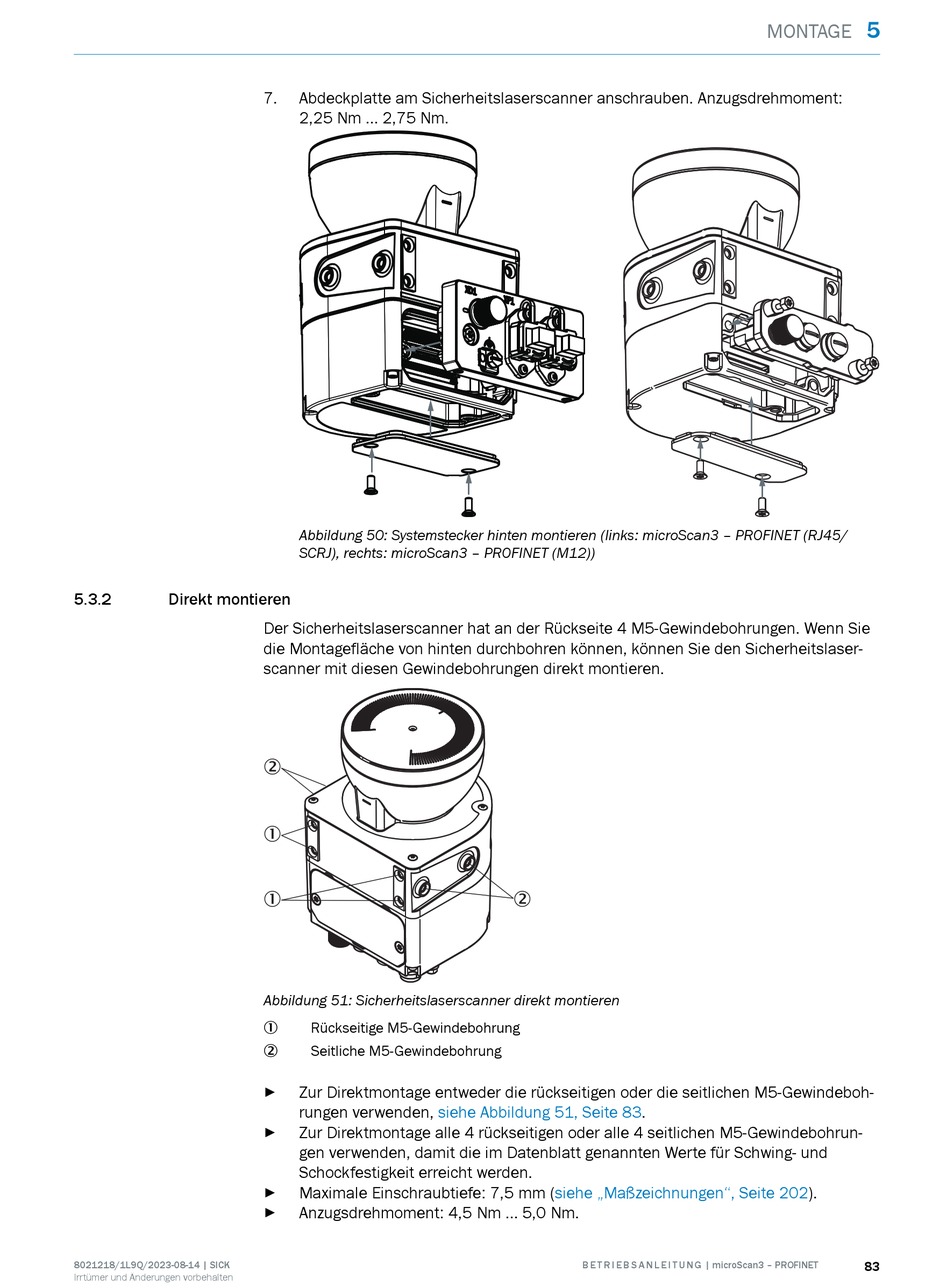

7.
Abdeckplatte am Sicherheitslaserscanner anschrauben. Anzugsdrehmoment:
2,25 Nm ... 2,75 Nm.
Abbildung 50: Systemstecker hinten montieren (links: microScan3 – PROFINET (RJ45/
SCRJ), rechts: microScan3 – PROFINET (M12))
Der Sicherheitslaserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheitslaser‐
scanner mit diesen Gewindebohrungen direkt montieren.
2
1
1
Abbildung 51: Sicherheitslaserscanner direkt montieren
Rückseitige M5-Gewindebohrung
1
Seitliche M5-Gewindebohrung
2
Zur Direktmontage entweder die rückseitigen oder die seitlichen M5-Gewindeboh‐
rungen verwenden,
siehe Abbildung 51, Seite
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
Maximale Einschraubtiefe: 7,5 mm
Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
2
83.
(siehe „Maßzeichnungen", Seite
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
5
MONTAGE
202).
83
