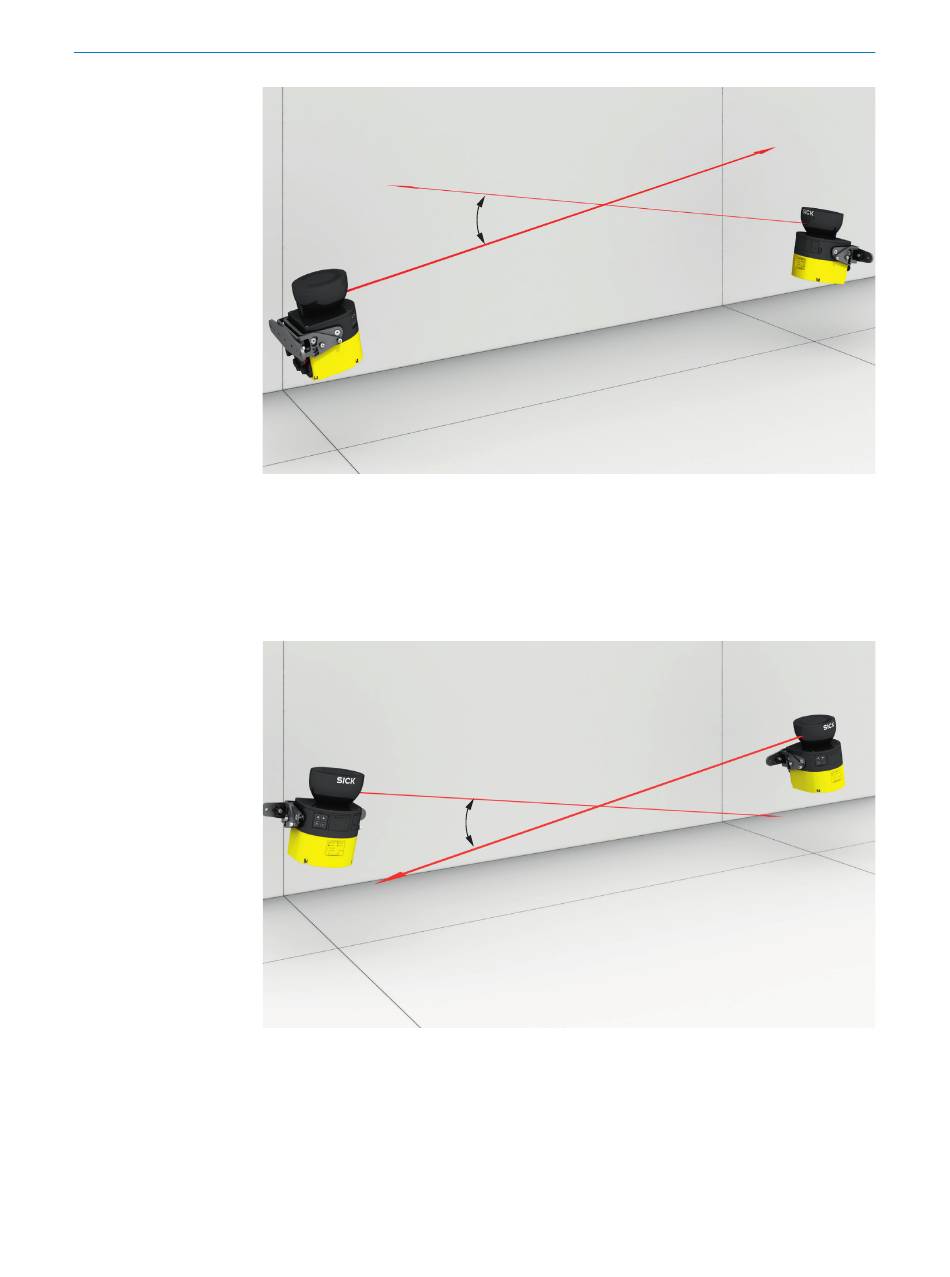

Abbildung 106: Montage von 2 Sicherheitslaserscannern gegenüber voneinander
Wenn Sie nebeneinander liegende Sicherheitslaserscanner gegeneinander verkippen,
können die Sicherheitslaserscanner nach oben oder nach unten verkippt sein.
Beachten Sie in jedem Fall, dass das Schutzfeld an allen Stellen auf der richtigen Höhe
liegt, damit Unterkriechen und Übersteigen verhindert wird und damit die eingestellte
Auslösung zur Montagehöhe passt.
≥ 2°
Abbildung 107: Montage von 2 Sicherheitslaserscannern nebeneinander
≥ 2°
