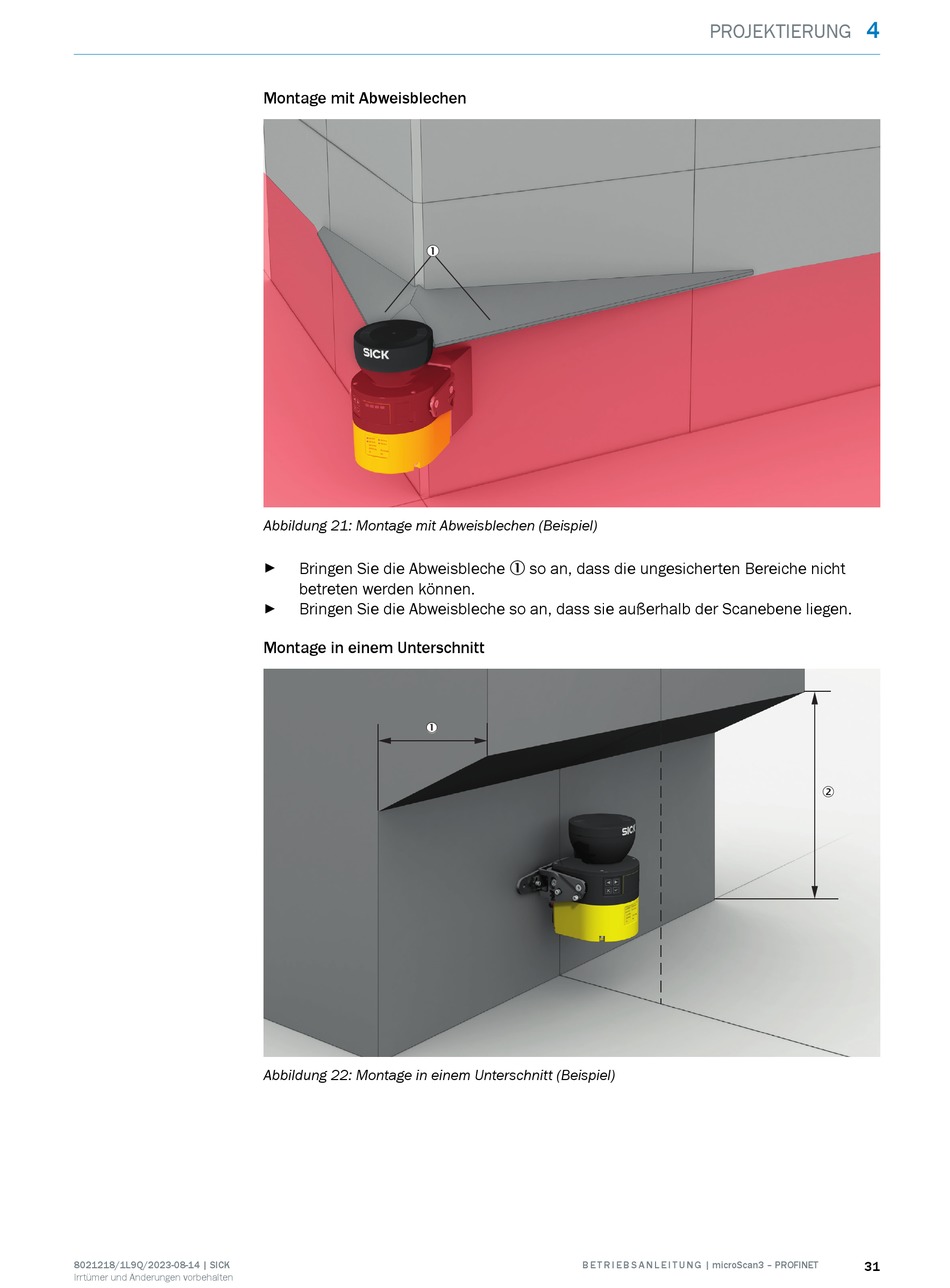

Montage mit Abweisblechen

Abbildung 21: Montage mit Abweisblechen (Beispiel)
Bringen Sie die Abweisbleche 1 so an, dass die ungesicherten Bereiche nicht
►
betreten werden können.
Bringen Sie die Abweisbleche so an, dass sie außerhalb der Scanebene liegen.
►
Montage in einem Unterschnitt

Abbildung 22: Montage in einem Unterschnitt (Beispiel)
