Konturerkennungsfeld
Das Konturerkennungsfeld überwacht eine Kontur der Umgebung. Die berührungslos
wirkende Schutzeinrichtung schaltet die zugehörigen Sicherheitsausgänge in den AUS-
Zustand, wenn eine Kontur nicht den eingestellten Vorgaben entspricht, weil z. B. eine
Tür oder Klappe geöffnet ist.
Das Konturerkennungsfeld dient der Erkennung von Änderungen in der Umgebung
und schaltet nur die im aktuellen Überwachungsfall dafür vorgesehenen Ausgänge.
Im Gegensatz dazu dient das Referenzkonturfeld der Erkennung von Änderungen am
Sicherheitslaserscanner und schaltet alle Sicherheitsausgänge.
Kollisionsschutzfeld
Das Kollisionsschutzfeld detektiert entgegenkommende Flurförderzeuge im Schmal‐
gang anhand des Referenzziels. Es hat eine größere Reichweite als ein Schutzfeld.
Mit dem Kollisionsschutzfeld können Kollisionen von Flurförderzeugen im Schmalgang
sicher verhindert werden.
Das Kollisionsschutzfeld ist nicht für die Detektion von Personen geeignet.
Das Kollisionsschutzfeld darf ausschließlich im Schmalgang verwendet werden.

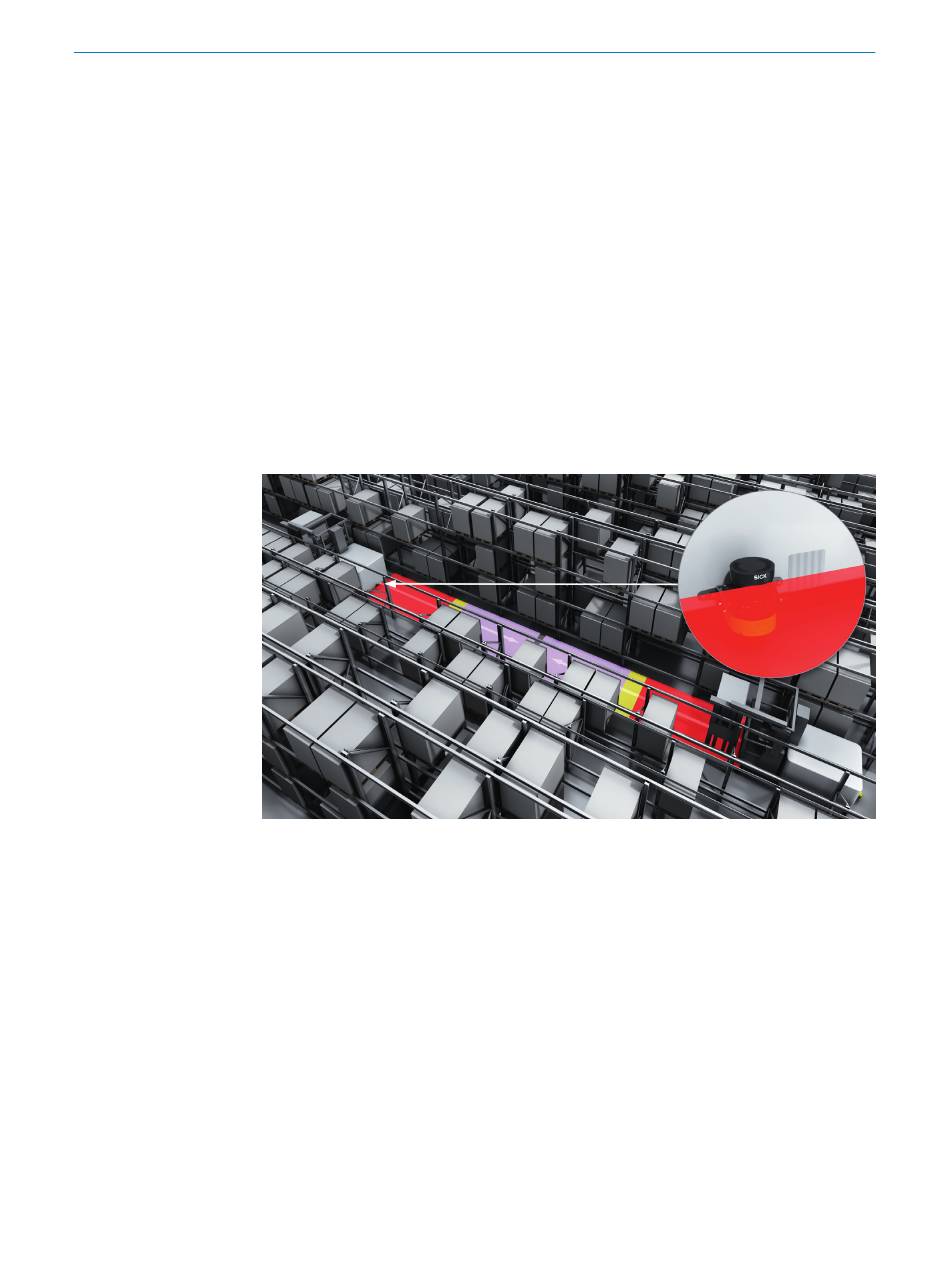

Abbildung 8: Kollisionsschutzfeld, in diesem Dokument violett dargestellt, mit Referenzziel,
Schutzfeld und Warnfeld
Warnfeld
Das Warnfeld überwacht größere Bereiche als das Schutzfeld. Mit dem Warnfeld kön‐
nen einfache Schaltfunktionen ausgelöst werden, z. B. kann bei Annäherung einer
Person eine Warnleuchte oder ein akustisches Signal ausgelöst werden, noch bevor die
Person das Schutzfeld betritt.
Das Warnfeld darf nicht für sicherheitsgerichtete Anwendungen verwendet werden.
