Sicherheitslaserscanner
Inhaltsverzeichnis

Werbung

3

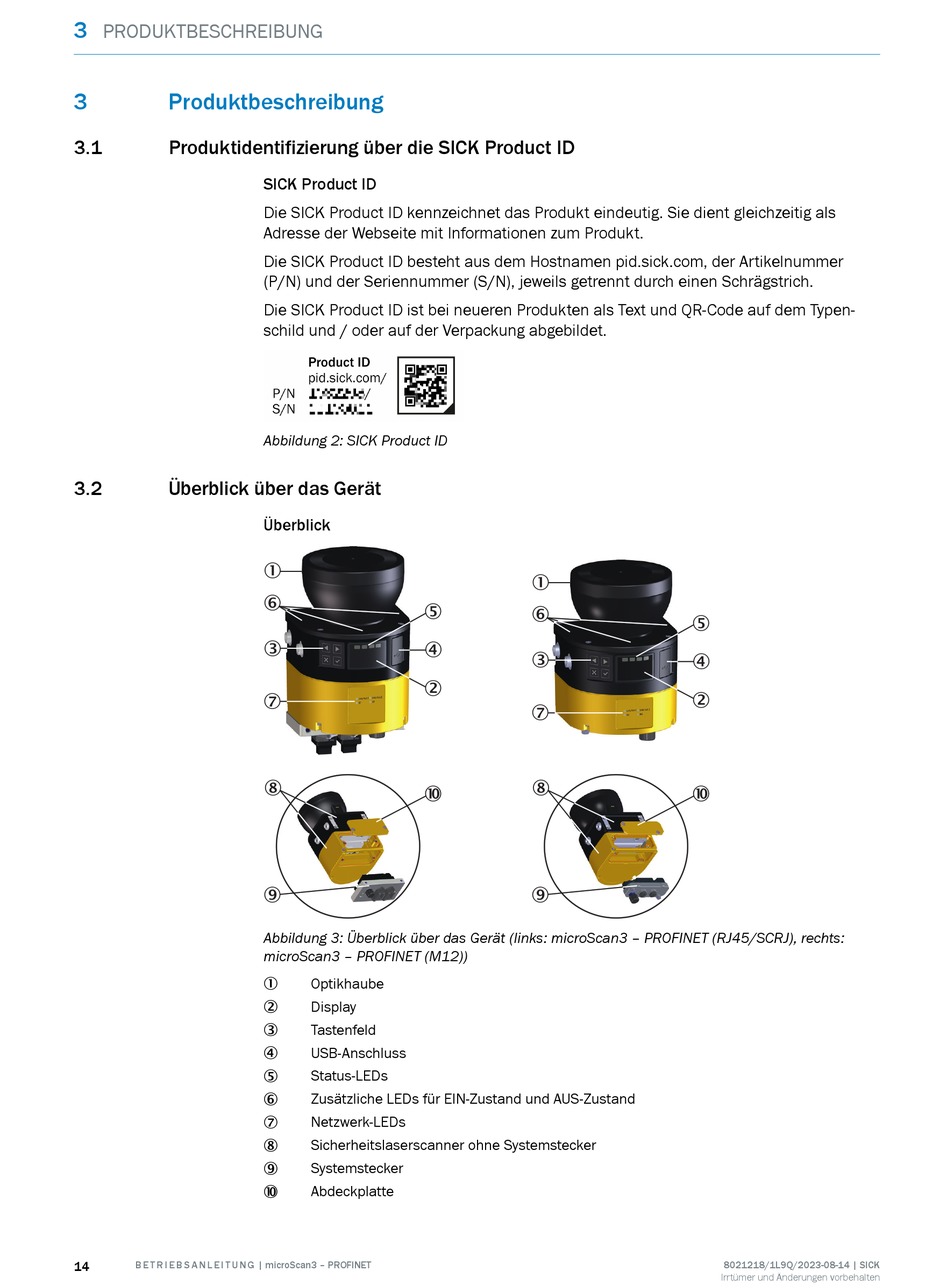

PRODUKTBESCHREIBUNG

3
Produktbeschreibung
3.1
Produktidentifizierung über die SICK Product ID
3.2
Überblick über das Gerät
14
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

SICK Product ID

Die SICK Product ID kennzeichnet das Produkt eindeutig. Sie dient gleichzeitig als
Adresse der Webseite mit Informationen zum Produkt.
Die SICK Product ID besteht aus dem Hostnamen pid.sick.com, der Artikelnummer
(P/N) und der Seriennummer (S/N), jeweils getrennt durch einen Schrägstrich.
Die SICK Product ID ist bei neueren Produkten als Text und QR-Code auf dem Typen‐
schild und / oder auf der Verpackung abgebildet.
Abbildung 2: SICK Product ID
Überblick
1
6
5
3
4
2
7
8
ß
9
Abbildung 3: Überblick über das Gerät (links: microScan3 – PROFINET (RJ45/SCRJ), rechts:
microScan3 – PROFINET (M12))
Optikhaube
1
Display
2
Tastenfeld
3
USB-Anschluss
4
Status-LEDs
5
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
6
Netzwerk-LEDs
7
Sicherheitslaserscanner ohne Systemstecker
8
Systemstecker
9
Abdeckplatte
ß
1
6
5
3
4
2
7
8
ß
9
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
