3.4.6
Überwachungsfall
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
Ein Überwachungsfall signalisiert dem Sicherheitslaserscanner den Maschinenzustand.
Der Sicherheitslaserscanner aktiviert den Feldsatz, der dem Überwachungsfall und
damit einem bestimmten Maschinenzustand zugeordnet ist.
Wenn eine Maschine z. B. unterschiedliche Betriebszustände hat, kann jedem Betriebs‐
zustand ein Überwachungsfall zugeordnet werden. Der Sicherheitslaserscanner erhält
über das sicherheitsgerichtete Netzwerk ein definiertes Signal für den aktuellen
Betriebszustand. Bei einem Signalwechsel schaltet der Sicherheitslaserscanner von
einem Überwachungsfall um auf den Überwachungsfall, der dem neuen Signal (und
damit dem neuen Betriebszustand) zugeordnet ist. In der Regel wird jedem Überwa‐
chungsfall ein Feldsatz zugeordnet.

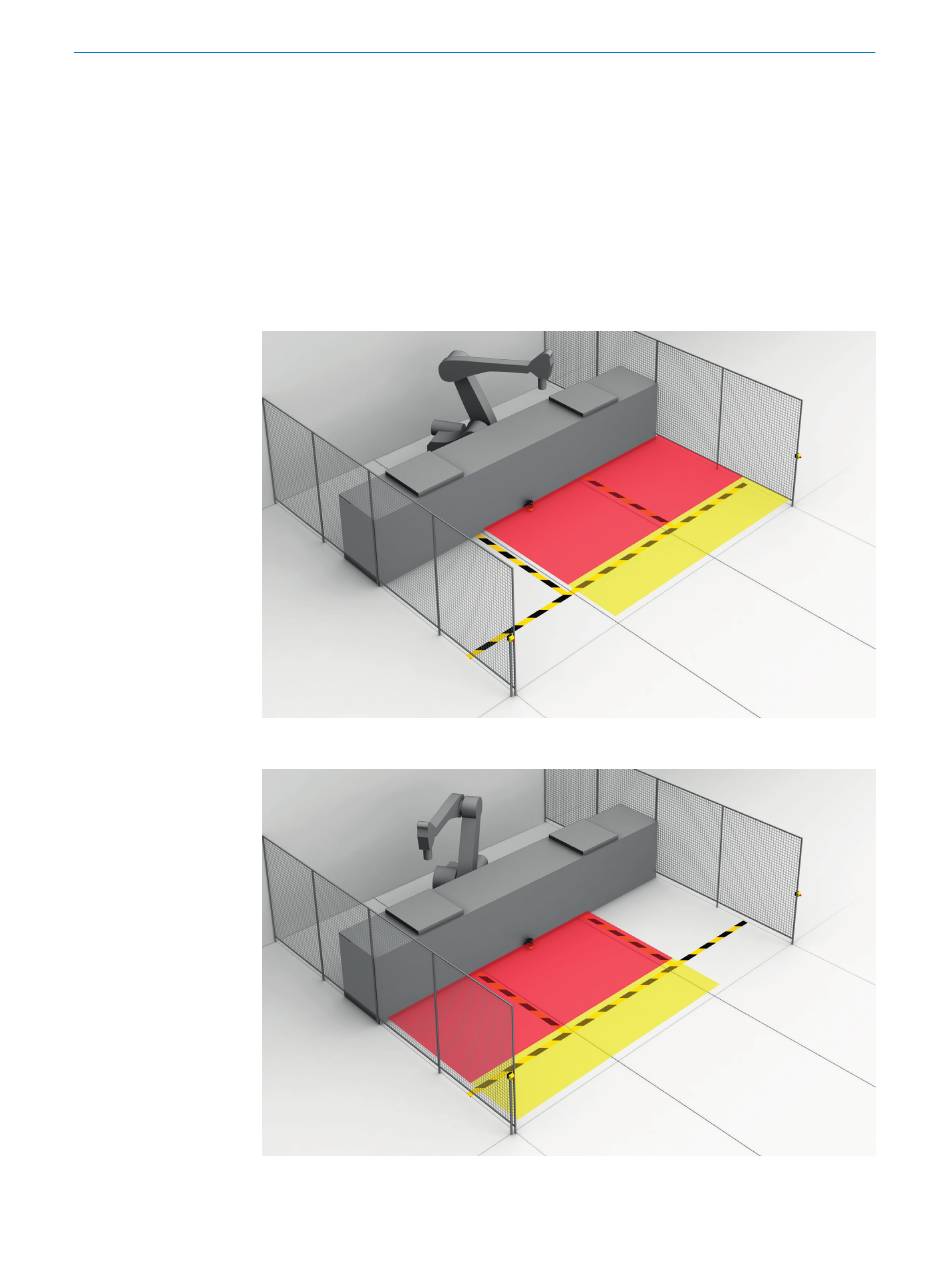

Abbildung 11: Überwachungsfall 1 mit Feldsatz 1
Abbildung 12: Überwachungsfall 2 mit Feldsatz 2
PRODUKTBESCHREIBUNG
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
3
23
