4
PROJEKTIERUNG
4.3.2
Vermeidung ungesicherter Bereiche
30
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Montieren Sie den Sicherheitslaserscanner so, dass keine Personen in ungesicherte
Bereiche gelangen können. Treffen Sie bei Bedarf eine oder mehrere der nachfolgend
beschriebenen Maßnahmen:
Abweisbleche anbringen, um das Hintertreten zu verhindern.
►
Den Sicherheitslaserscanner in einem Unterschnitt montieren.
►
Den Sicherheitslaserscanner in der Verkleidung der Maschine oder des Fahrzeugs
►
montieren.
Einen Bügel montieren, um den Nahbereich abzusichern.
►
Ungesicherte Bereiche hinter dem Sicherheitslaserscanner
Abhängig von der Montagesituation können sich Bereiche ergeben, die vom Sicher‐
heitslaserscanner nicht erfasst werden.
Die nicht erfassten Bereiche werden größer, wenn der Sicherheitslaserscanner mit
einem Befestigungssatz montiert wird.

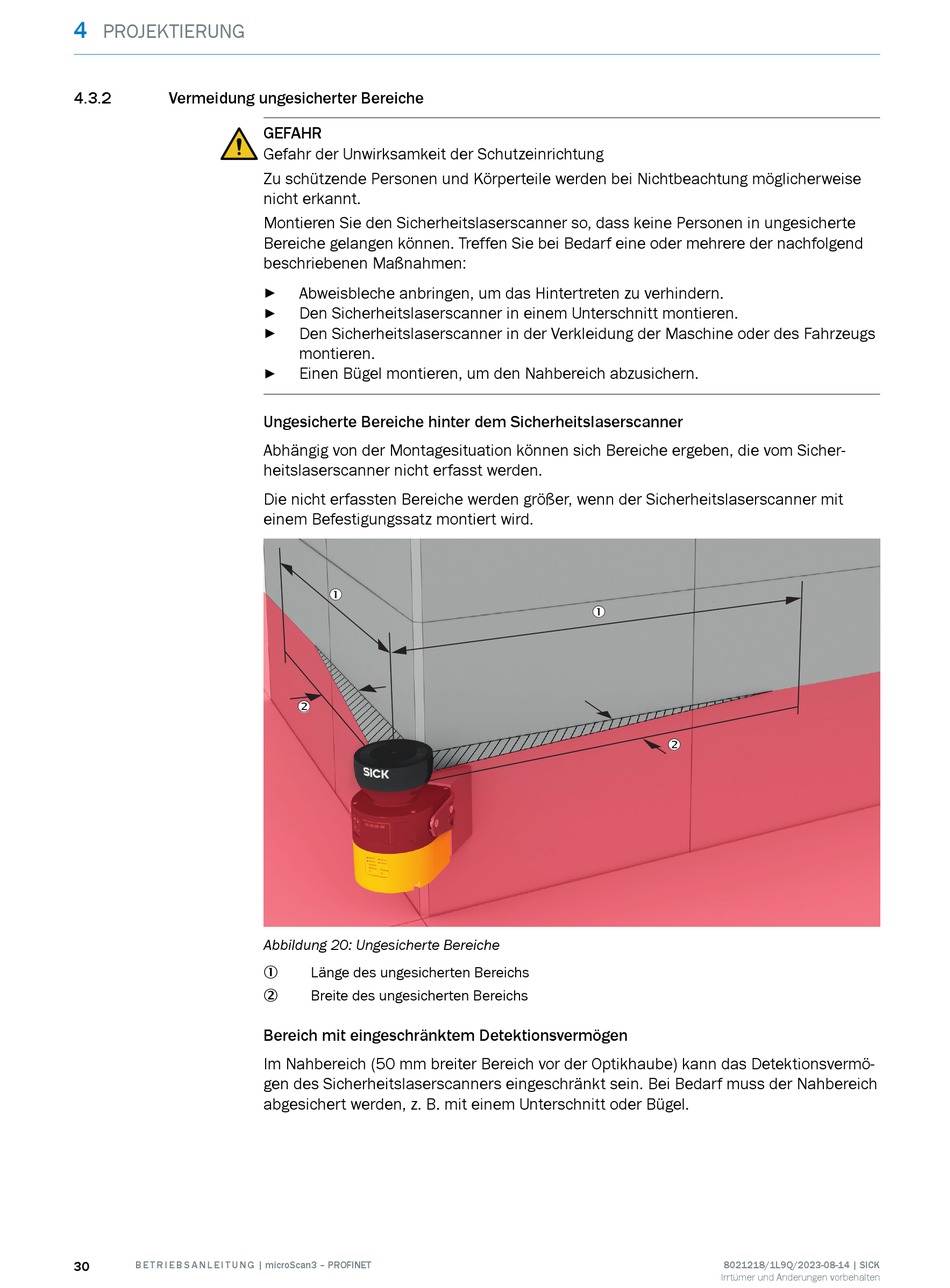

Abbildung 20: Ungesicherte Bereiche
Länge des ungesicherten Bereichs
1
Breite des ungesicherten Bereichs
2
Bereich mit eingeschränktem Detektionsvermögen
Im Nahbereich (50 mm breiter Bereich vor der Optikhaube) kann das Detektionsvermö‐
gen des Sicherheitslaserscanners eingeschränkt sein. Bei Bedarf muss der Nahbereich
abgesichert werden, z. B. mit einem Unterschnitt oder Bügel.
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
