9
BEDIENUNG
9.3.2.1
LEDs für Netzwerkschnittstellen
9.3.2.2
PROFINET-LEDs
148
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
1
2

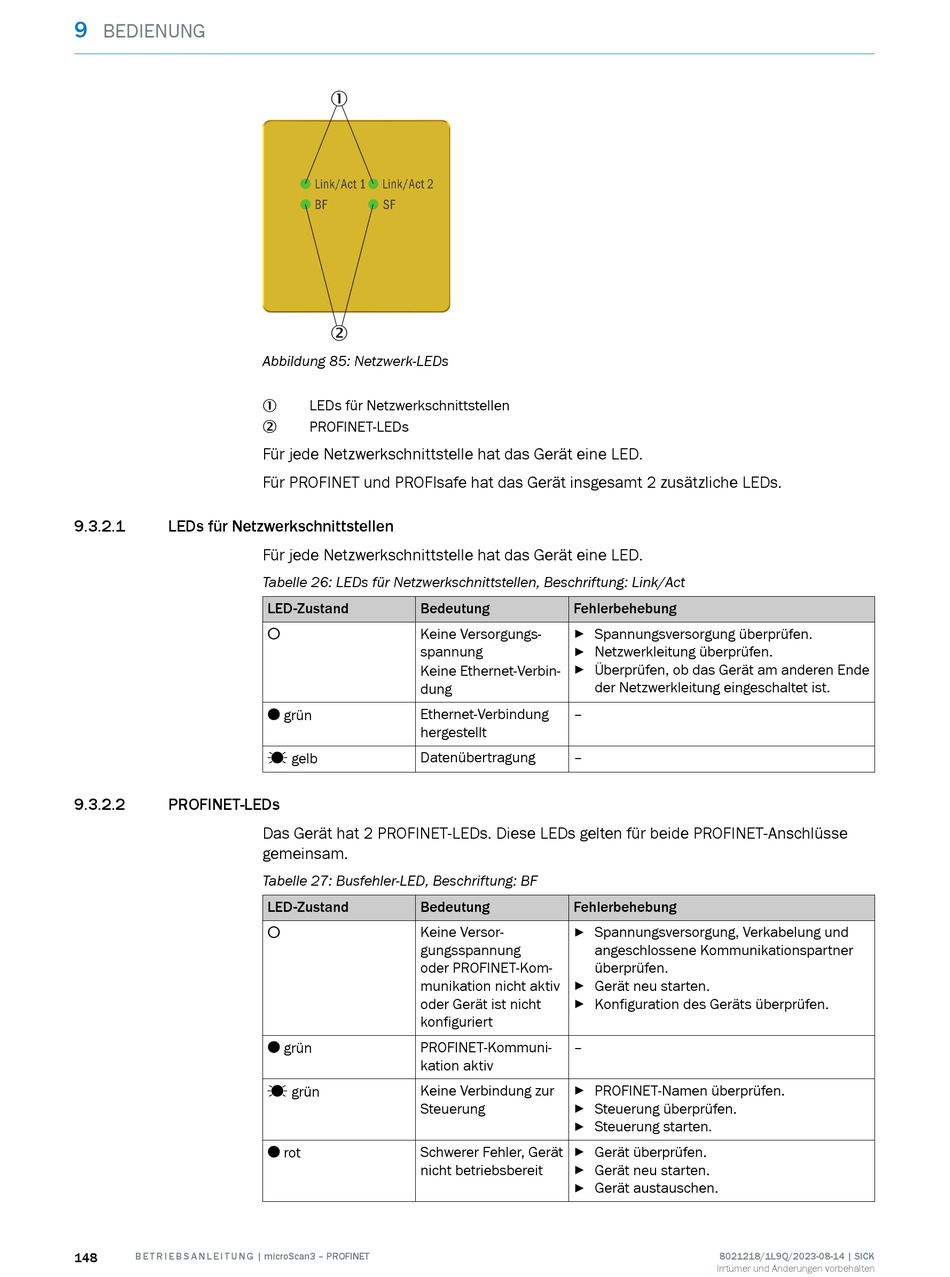

Abbildung 85: Netzwerk-LEDs
LEDs für Netzwerkschnittstellen
1
PROFINET-LEDs
2
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Für PROFINET und PROFIsafe hat das Gerät insgesamt 2 zusätzliche LEDs.
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Tabelle 26: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand
Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
O grün
Ethernet-Verbindung
hergestellt
Datenübertragung
Ö gelb
Das Gerät hat 2 PROFINET-LEDs. Diese LEDs gelten für beide PROFINET-Anschlüsse
gemeinsam.
Tabelle 27: Busfehler-LED, Beschriftung: BF
LED-Zustand
Bedeutung
Keine Versor‐
o
gungsspannung
oder PROFINET-Kom‐
munikation nicht aktiv
oder Gerät ist nicht
konfiguriert
PROFINET-Kommuni‐
O grün
kation aktiv
Keine Verbindung zur
Ö grün
Steuerung
Schwerer Fehler, Gerät
O rot
nicht betriebsbereit
Fehlerbehebung
Spannungsversorgung überprüfen.
►
Netzwerkleitung überprüfen.
►
Überprüfen, ob das Gerät am anderen Ende
►
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
Spannungsversorgung, Verkabelung und
►
angeschlossene Kommunikationspartner
überprüfen.
Gerät neu starten.
►
Konfiguration des Geräts überprüfen.
►
–
PROFINET-Namen überprüfen.
►
Steuerung überprüfen.
►
Steuerung starten.
►
Gerät überprüfen.
►
Gerät neu starten.
►
Gerät austauschen.
►
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
