PROJEKTIERUNG
4.3
Konstruktion
28
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der optische Strahlengang darf nicht beeinträchtigt werden, wenn das System z. B. in
eine Verkleidung eingebaut wird.
Keine zusätzliche Frontscheibe anbringen.
►
Wenn ein Sehschlitz benötigt wird, diesen ausreichend dimensionieren,
►
„Maßzeichnungen", Seite
HINWEIS
Besondere optische und elektromagnetische Umgebungsbedingungen können den
Sicherheitslaserscanner beeinflussen. Dies kann die Verfügbarkeit der Maschine beein‐
trächtigen, d. h. der Sicherheitslaserscanner schaltet die Maschine ab, obwohl sich
keine Person im Schutzfeld befindet.
Für hohe Verfügbarkeit:
Starke elektrische Felder in der Umgebung des Sicherheitslaserscanners vermei‐
►
den. Diese können z. B. durch nahe Schweißkabel oder Induktionsleitungen her‐
vorgerufen werden.
Kondensation an der Optikhaube vermeiden.
►
Voraussetzungen
•
Der Sicherheitslaserscanner muss so angebracht sein, dass Personen oder Kör‐
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
•
Der Sicherheitslaserscanner muss so angebracht sein, dass keine Spiegel oder
andere stark spiegelnde Gegenstände im Schutzfeld sind.
•
Der Sicherheitslaserscanner muss so angebracht sein, dass keine kleinen Objekte
(z. B. Leitungen) im Schutzfeld sind, auch wenn die Sicherheitsausgänge dadurch
nicht in den AUS-Zustand schalten.
•
Der Sicherheitslaserscanner muss so angebracht sein, dass keine Hindernisse
das Sichtfeld des Sicherheitslaserscanners stören. Wenn aufgrund unvermeidba‐
rer Hindernisse ein Risiko entsteht, treffen Sie zusätzliche Schutzmaßnahmen.
•
Wenn sich Personen zwischen der Schutzeinrichtung und der Gefahrstelle aufhal‐
ten können, ohne erkannt zu werden, prüfen Sie, ob zusätzliche Schutzmaßnah‐
men (z. B. Wiederanlaufsperre) nötig sind.
•
Untergreifen, Übergreifen, Umgreifen, Unterkriechen und Übersteigen sowie ein
Verschieben des Sicherheitslaserscanners müssen ausgeschlossen sein.

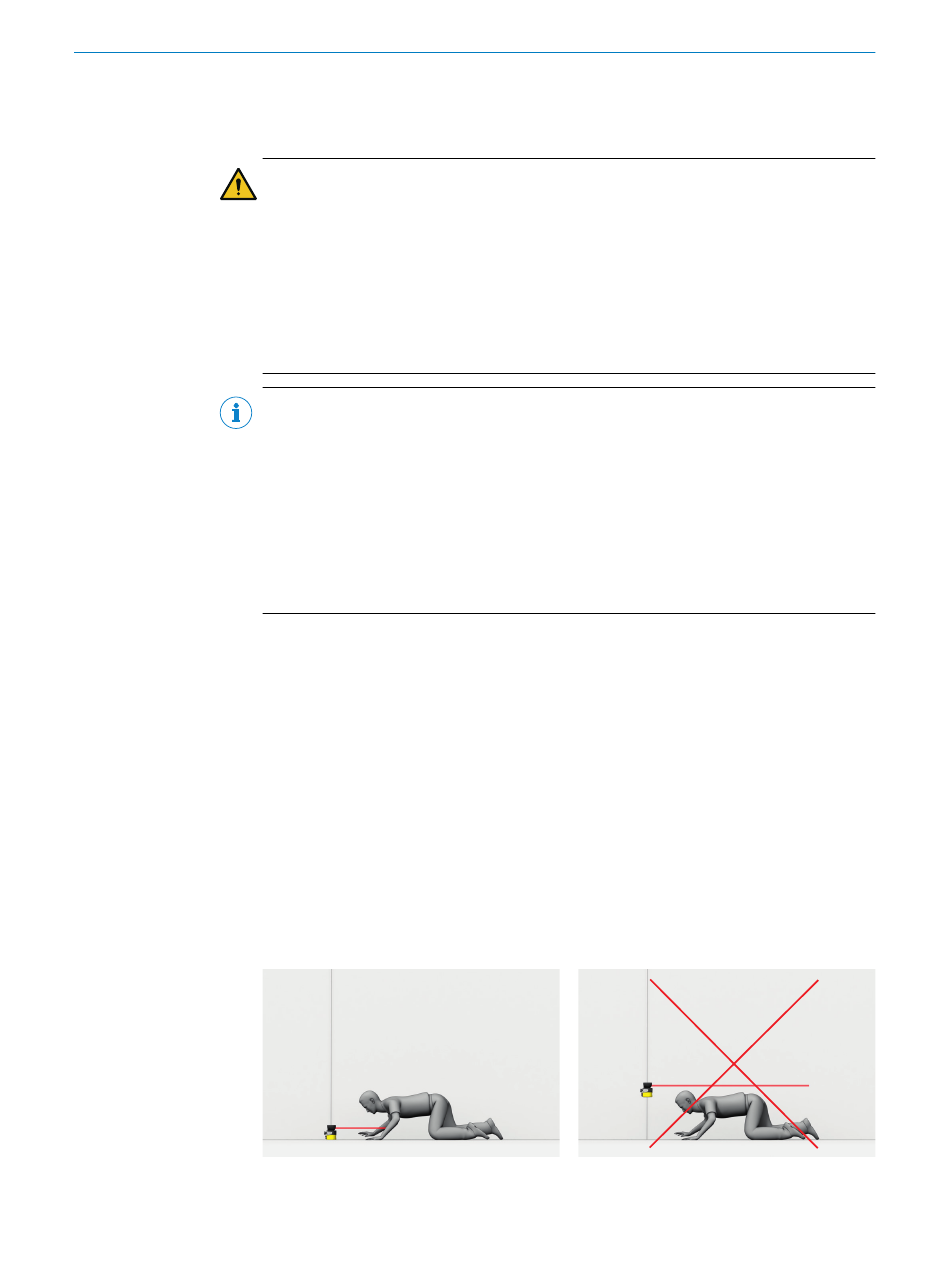

Abbildung 18: Unterkriechen verhindern
202.
siehe
