7
KONFIGURATION
7.12.8
Globale Geometrie festlegen
7.12.9
Feld vorschlagen lassen

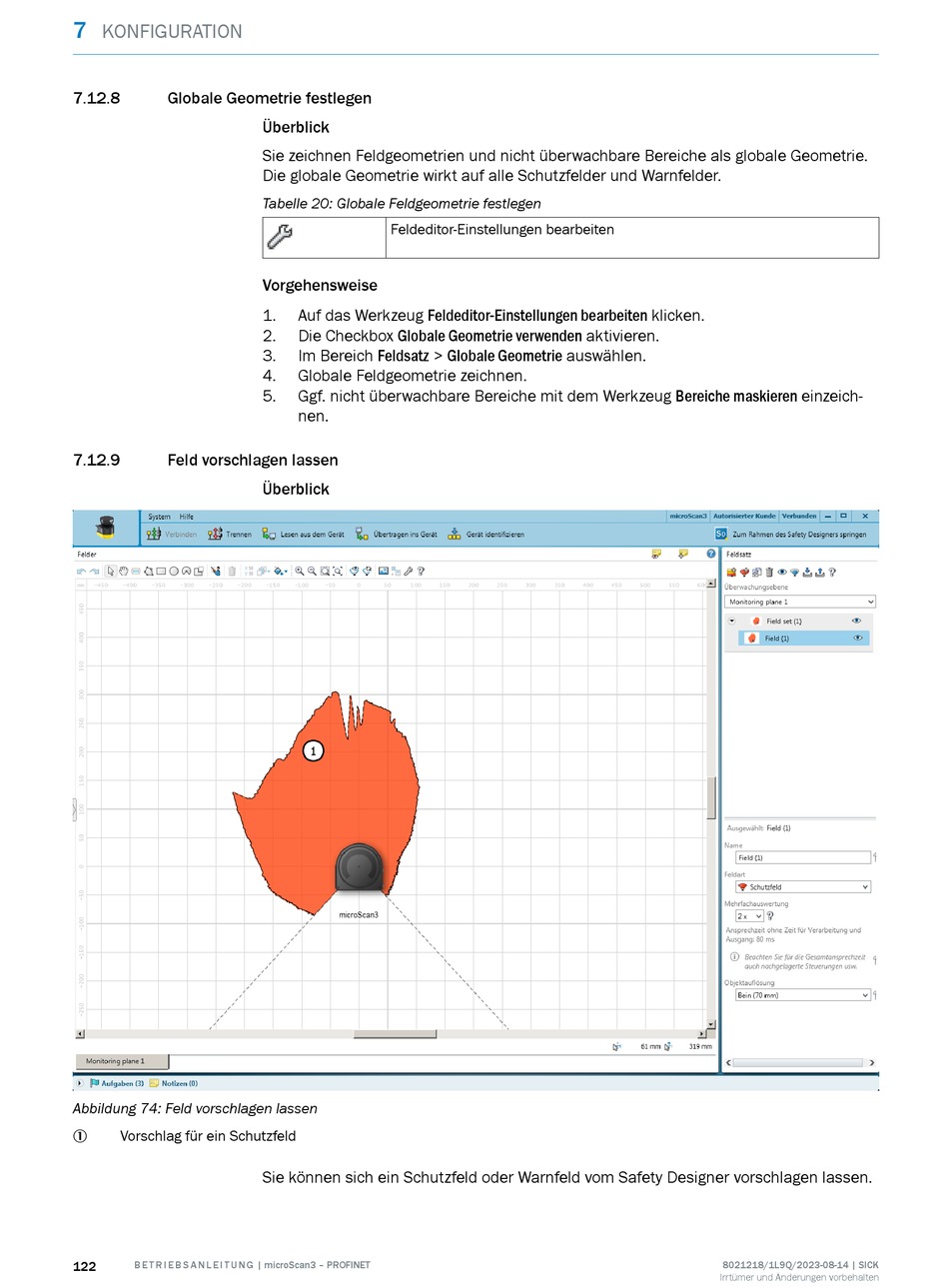

Abbildung 74: Feld vorschlagen lassen
Vorschlag für ein Schutzfeld
1
122
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Überblick
Sie zeichnen Feldgeometrien und nicht überwachbare Bereiche als globale Geometrie.
Die globale Geometrie wirkt auf alle Schutzfelder und Warnfelder.
Tabelle 20: Globale Feldgeometrie festlegen
Feldeditor-Einstellungen bearbeiten
Vorgehensweise
1.
Auf das Werkzeug Feldeditor-Einstellungen bearbeiten klicken.
2.
Die Checkbox Globale Geometrie verwenden aktivieren.
3.
Im Bereich Feldsatz > Globale Geometrie auswählen.
4.
Globale Feldgeometrie zeichnen.
5.
Ggf. nicht überwachbare Bereiche mit dem Werkzeug Bereiche maskieren einzeich‐
nen.
Überblick
Sie können sich ein Schutzfeld oder Warnfeld vom Safety Designer vorschlagen lassen.
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
