8.4
Prüfung bei Inbetriebnahme und Veränderungen
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
Beim ersten Einschalten kann der Startvorgang bis zu 100 Sekunden in Anspruch
nehmen. Beim erneuten Einschalten hängt die benötigte Startzeit vom Umfang der
Konfigurationsdaten ab. Der Startvorgang nimmt dann ca. 10 bis 30 Sekunden in
Anspruch.
Nach Abschluss des Startvorgangs zeigen die Status-LEDs und das Display den aktuel‐
len Betriebszustand an.
1
2
3
4

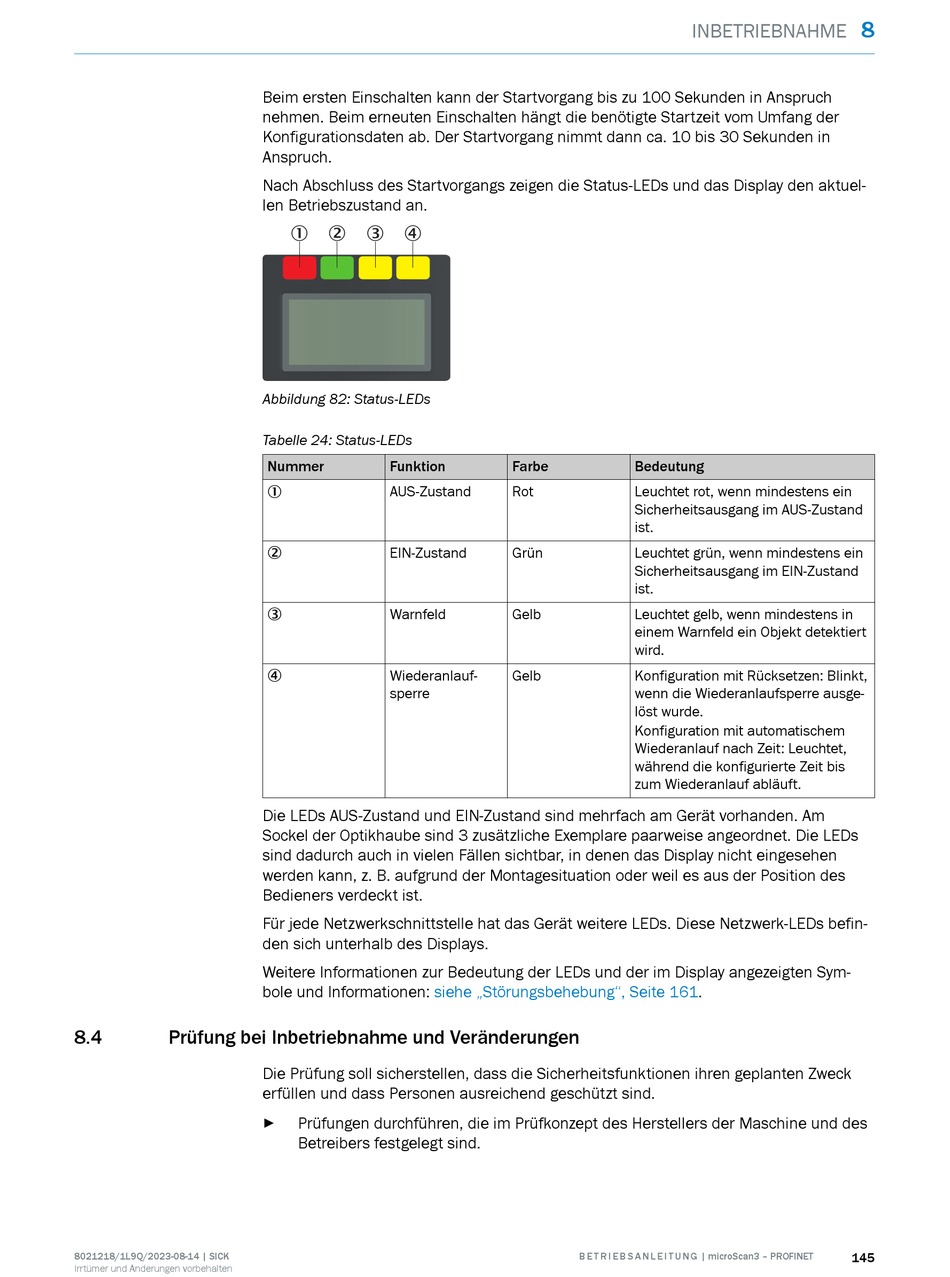

Abbildung 82: Status-LEDs
Tabelle 24: Status-LEDs
Nummer
Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Gerät vorhanden. Am
Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise angeordnet. Die LEDs
sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht eingesehen
werden kann, z. B. aufgrund der Montagesituation oder weil es aus der Position des
Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
Weitere Informationen zur Bedeutung der LEDs und der im Display angezeigten Sym‐
bole und Informationen:
siehe „Störungsbehebung", Seite
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
►
Betreibers festgelegt sind.
Farbe
Bedeutung
Rot
Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün
Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb
Leuchtet gelb, wenn mindestens in
einem Warnfeld ein Objekt detektiert
wird.
Gelb
Konfiguration mit Rücksetzen: Blinkt,
wenn die Wiederanlaufsperre ausge‐
löst wurde.
Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
161.
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
8
INBETRIEBNAHME
145
