13
TECHNISCHE DATEN
204
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
112
Ø 99,5

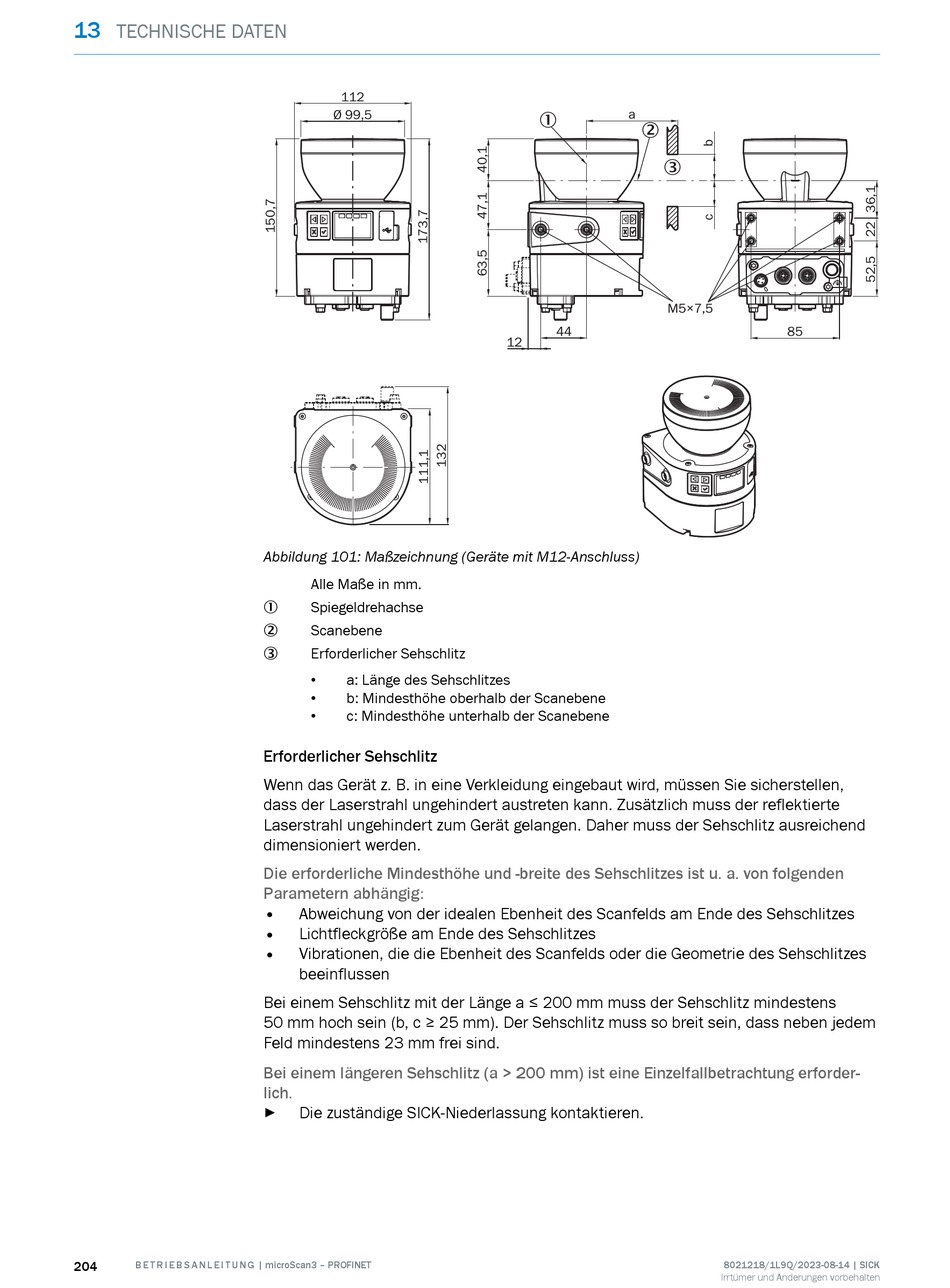

Abbildung 101: Maßzeichnung (Geräte mit M12-Anschluss)
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Erforderlicher Sehschlitz
3
•
a: Länge des Sehschlitzes
•
b: Mindesthöhe oberhalb der Scanebene
•
c: Mindesthöhe unterhalb der Scanebene
Erforderlicher Sehschlitz
Wenn das Gerät z. B. in eine Verkleidung eingebaut wird, müssen Sie sicherstellen,
dass der Laserstrahl ungehindert austreten kann. Zusätzlich muss der reflektierte
Laserstrahl ungehindert zum Gerät gelangen. Daher muss der Sehschlitz ausreichend
dimensioniert werden.
Die erforderliche Mindesthöhe und -breite des Sehschlitzes ist u. a. von folgenden
Parametern abhängig:
•
Abweichung von der idealen Ebenheit des Scanfelds am Ende des Sehschlitzes
•
Lichtfleckgröße am Ende des Sehschlitzes
•
Vibrationen, die die Ebenheit des Scanfelds oder die Geometrie des Sehschlitzes
beeinflussen
Bei einem Sehschlitz mit der Länge a ≤ 200 mm muss der Sehschlitz mindestens
50 mm hoch sein (b, c ≥ 25 mm). Der Sehschlitz muss so breit sein, dass neben jedem
Feld mindestens 23 mm frei sind.
Bei einem längeren Sehschlitz (a > 200 mm) ist eine Einzelfallbetrachtung erforder‐
lich.
Die zuständige SICK-Niederlassung kontaktieren.
►
a
1
2
3
M5×7,5
44
12
85
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
