10.4.2

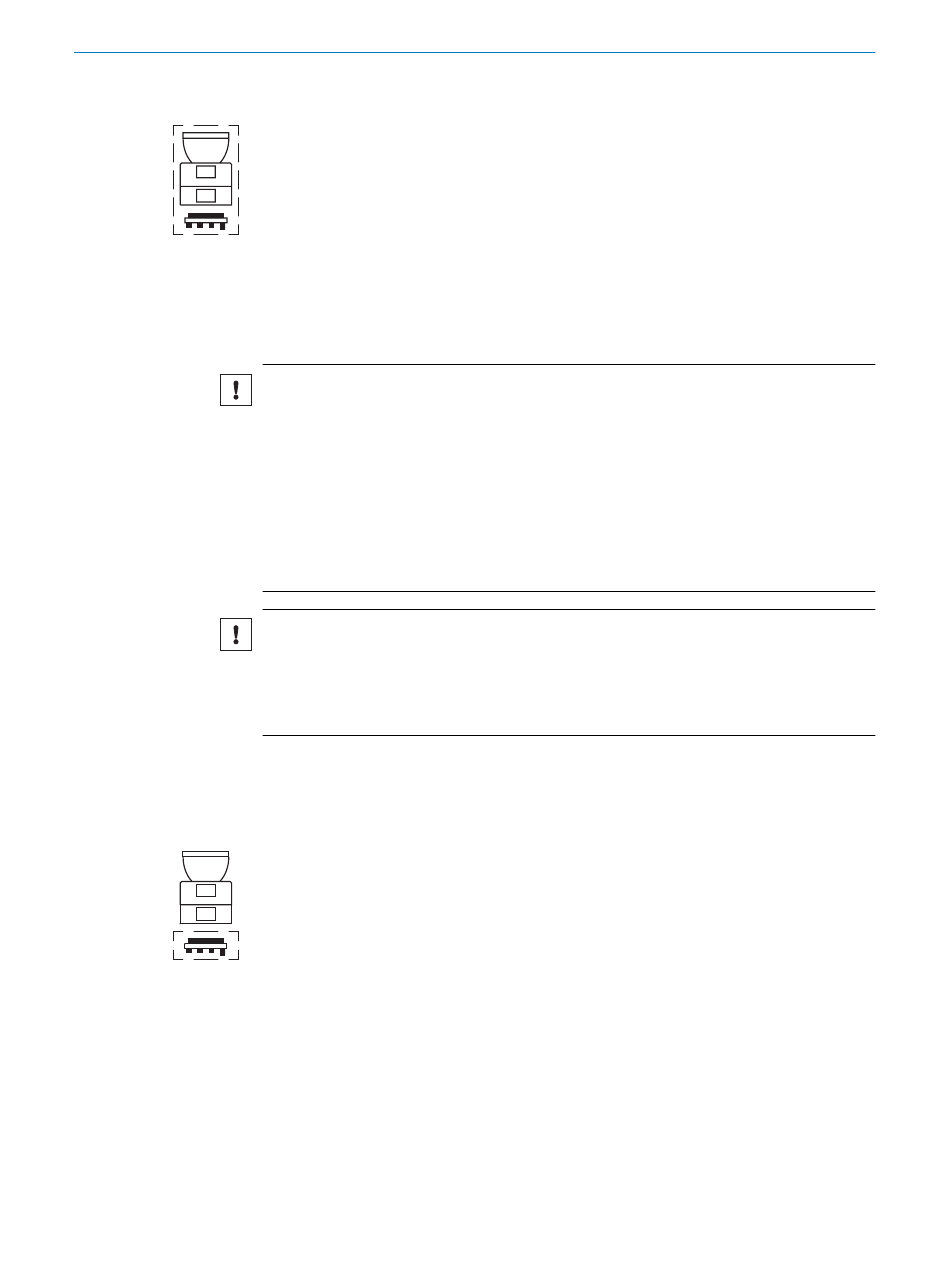

Sicherheitslaserscanner komplett tauschen
10.5
Systemstecker tauschen
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
1.
Anschlussleitungen vom Systemstecker lösen.
2.
Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3.
Neuen Sicherheitslaserscanner montieren,
4.
Anschlussleitungen wieder am Systemstecker anbringen.
5.
Den Sicherheitslaserscanner konfigurieren,
6.
Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen,
siehe „Inbetriebnahme", Seite
Wenn der Systemstecker beschädigt oder defekt ist, müssen Sie ihn austauschen.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
►
Jeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheitslaserscanners mit
►
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
►
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
►
Keine Gewalt anwenden.
►
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1.
Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2.
Anschlussleitungen vom Systemstecker lösen.
3.
Bei Bedarf: Den Sicherheitslaserscanner an einen sauberen Ort bringen.
4.
Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heitslaserscanner entfernen.
INSTANDHALTUNG
siehe „Montage", Seite
siehe „Konfiguration", Seite
143.
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
10
79.
88.
