Installation und Montage
capaNCDT 6500
4.10

Synchronisation

Mehrere Messsysteme der Serie capaNCDT 6500 können gleichzeitig als Mehrkanalsys-
tem betrieben werden. Durch die Synchronisation der Messsysteme wird ein gegenseiti-
ges Beeinflussen der Sensoren vermieden.
Stecken Sie das Synchronisationskabel SC6000-x (Zubehör) in die Buchse SYNC
OUT (Synchronisation Ausgang) an Controller 1.
Stecken Sie den Stecker vom SC6000-x in die Buchse SYNC IN (Synchronisation
Eingang) an Controller 2.
Der Oszillator von Controller 2 schaltet automatisch auf Synchronisationsbetrieb, das
heißt in Abhängigkeit von Oszillator 1 in Controller 1.
Der Einfluss bei schlecht geerdetem Messobjekt wird ausgeschlossen.
Synchronisieren Sie gegebenenfalls mehrere Messsysteme mit einem SC6000-x.
i
Automatische Synchronisation, jeder Controller kann Master sein.
U
3
U
2
SYNC IN SYNC OUT
U
1
DT6530 capaNCDT
Controller 1

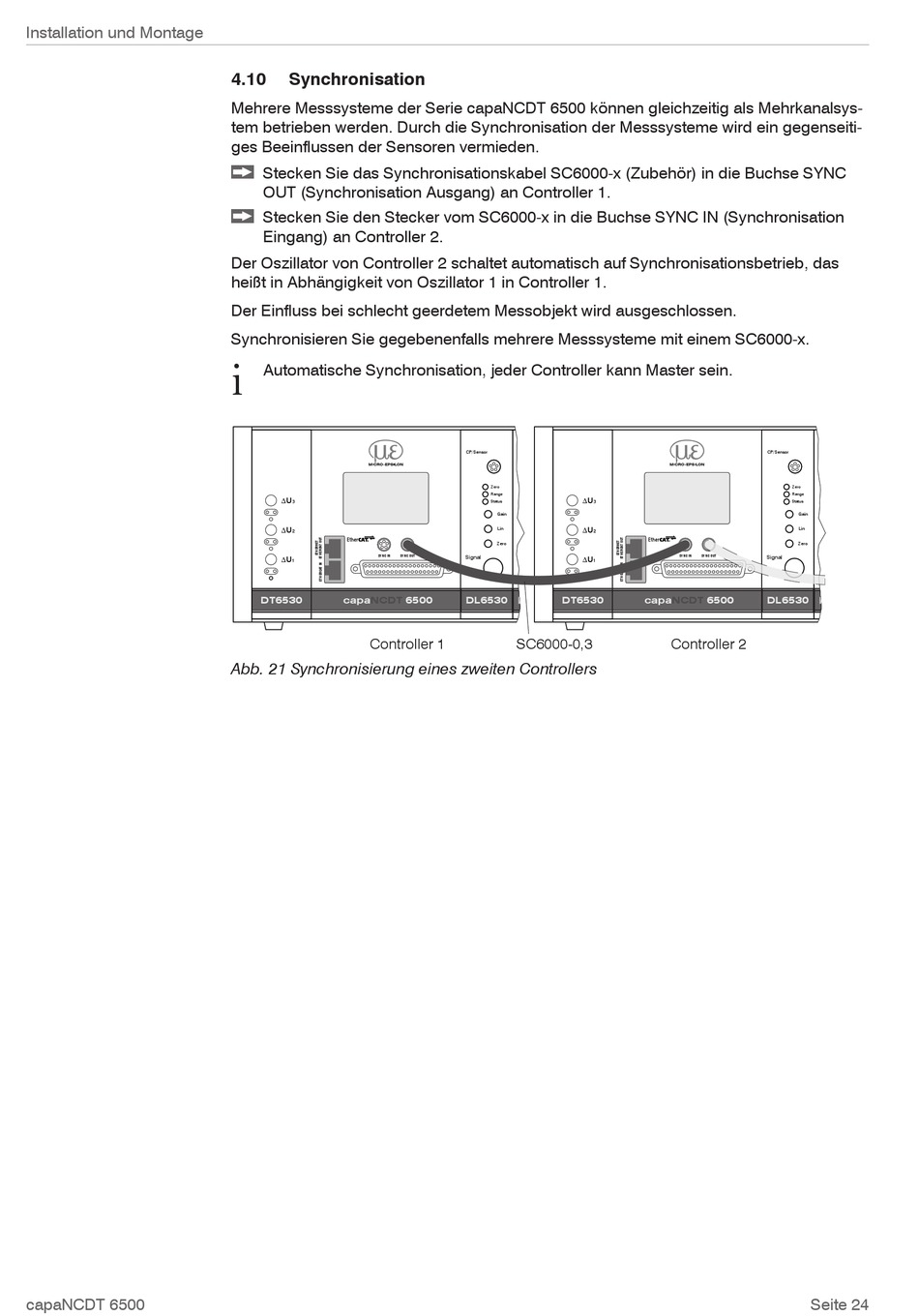

Abb. 21 Synchronisierung eines zweiten Controllers
CP/Sensor
Zero
Range
Status
Gain
Lin
Zero
Signal
6500 DL6530 DT6530
SC6000-0,3
U
3
U
2
SYNC IN SYNC OUT
U
1
capaNCDT 6500
Controller 2
CP/Sensor
Zero
Range
Status
Gain
Lin
Zero
Signal
DL6530
Seite 24
