Installation und Montage
capaNCDT 6500
4.
Installation und Montage
4.1
Vorsichtsmaßnahmen
Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Ge-
genstände einwirken. Schützen Sie in Bereichen mit erhöhtem Druck das Kabel grund-
sätzlich vor Druckbelastung.
Vermeiden Sie auf jeden Fall Kabelknicke. Überprüfen Sie die Steckverbindungen auf
festen Sitz.
i
Ein beschädigtes Kabel kann nicht repariert werden.
4.2
Sensor
Die Sensoren können freistehend oder bündig montiert werden.
Achten Sie bei der Montage darauf, dass die polierte Sensorstirnfläche nicht zer-
kratzt wird.
4.2.1

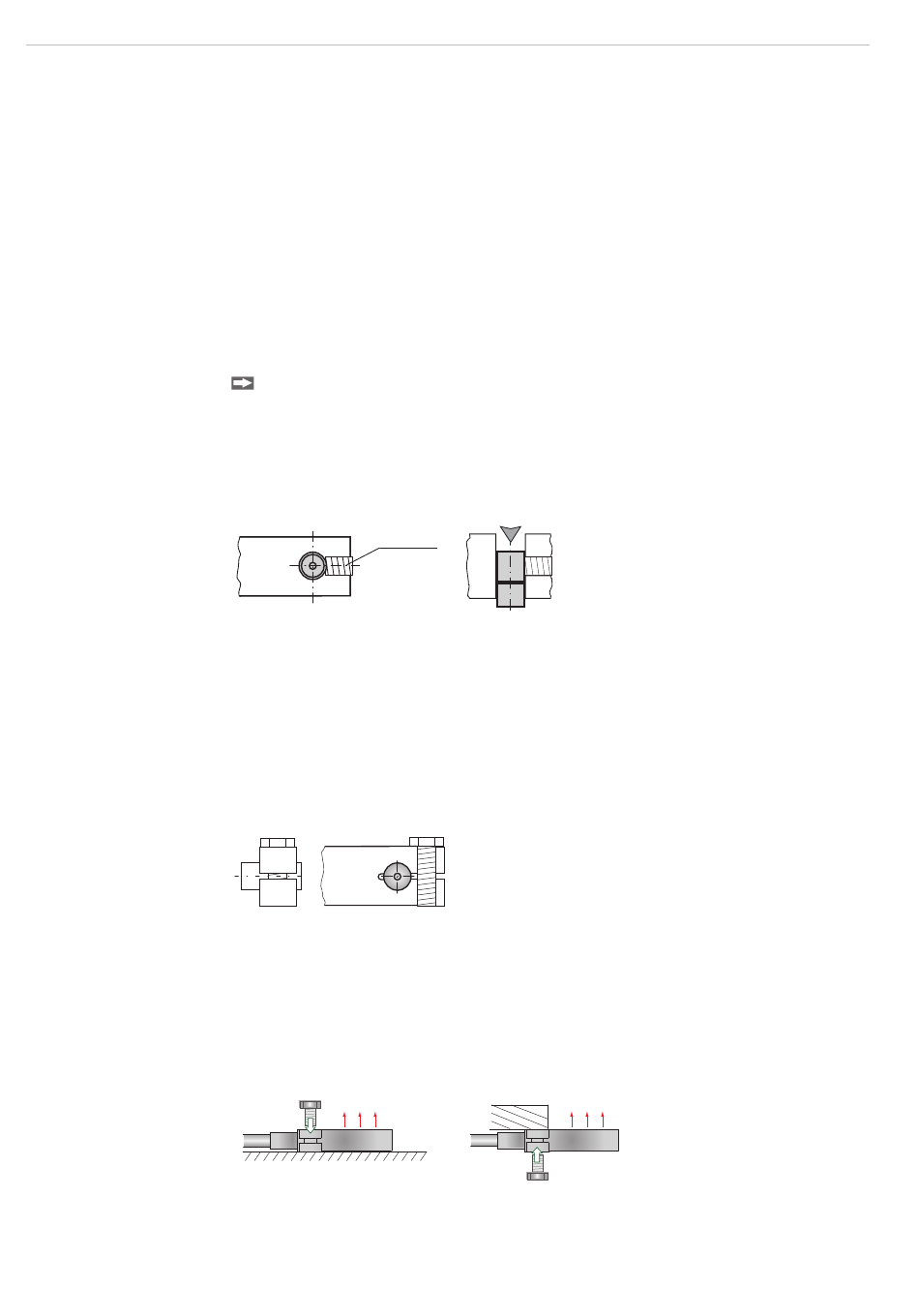

Radiale Punktklemmung mit Madenschraube, zylindrische Sensoren
Diese einfache Befestigungsart ist nur bei kraft- und vibrationsfreiem Einbauort zu emp-
fehlen. Die Madenschraube muss aus Kunststoff sein, damit das Sensorgehäuse nicht
beschädigt oder verformt werden kann.
Maden-
schraube
Abb. 10 Radiale Punktklemmung mit Madenschraube.
i
Keine Metallmadenschrauben verwenden!
> Gefahr der Beschädigung des Sensors
4.2.2
Umfangsklemmung, zylindrische Sensoren
Diese Art der Sensormontage bietet die höchste Zuverlässigkeit, da der Sensor über sein
zylindrisches Gehäuse flächig geklemmt wird. Sie ist bei schwierigen Einbauumgebun-
gen, zum Beispiel an Maschinen, Produktionsanlagen und so weiter zwingend erforder-
lich.
Abb. 11 Umfangsklemmung
4.2.3
Flachsensoren
Die Befestigung der Flachsensoren erfolgt über eine Gewindebohrung für M2 (bei
Sensoren 0,2 und 0,5 mm) oder über eine Durchgangsbohrung für Schrauben M2. Die
Sensoren können von oben oder unten verschraubt werden.
Verschraubung von oben
Montage mit
Spannzange
Verschraubung von unten
