Anhang | Dickenmessung
capaNCDT6500
Formel für die Dickenberechnung:
Datenkanal = Offset + Messkanal 1 + Messkanal 2
i
Das Ergebnis der Mathematikfunktion wird nur über die Ethernetschnittstelle ausge-
geben. Es wird nicht am Display des DD6530 angezeigt. Die Ausgabe als analoges
Signal ist über die optional erhältliche Analogausgangskarte DO6510
siehe 5.2.3
oder EtherCAT und eine entsprechende Ausgangsklemme.
Ändern Sie nicht nachträglich den Messbereich des Ausgabekanals, da sich der ein-
gegebene Offset der Mathematikfunktion auf diesen Messbereich bezieht und dieser
nicht automatisch geändert wird. Ansonsten müssen Sie die Mathematikfunktion erneut
eingeben.
Falls Sie das Webinterface nicht nutzen, können Sie mit den Ethernetbefehlen arbeiten,
z. B. Mathematikfunktion setzen
Beachten Sie, dass hier der Offset bezogen auf den Messbereich des Ausgabekanals
eingegeben werden muss.
Beispiel: Offset 4.000 µm, Messbereich des Ausgabekanals 10.000 µm. Somit entspre-
chen 10.000 µm = 0x3FFFFF und der Offset von 4.000 µm = 0x199999
A 6.5
Interpretierung der Messwerte
Bei der Ethernetübertragung reduziert sich das Datenformat von 24 Bit auf 21 Bit.
0x3FFFFF entsprechen somit 100 % des Messbereichs (des Ausgabekanals), im Beispiel
also 10.000 µm.
Bei der EtherCAT-Übertragung reduziert sich das Datenformat nicht auf 21 Bit.
0xFFFFFF entsprechen somit 100 % des Messbereichs (des Ausgabekanals), im Beispiel
also 10.000 µm.
A 6.6

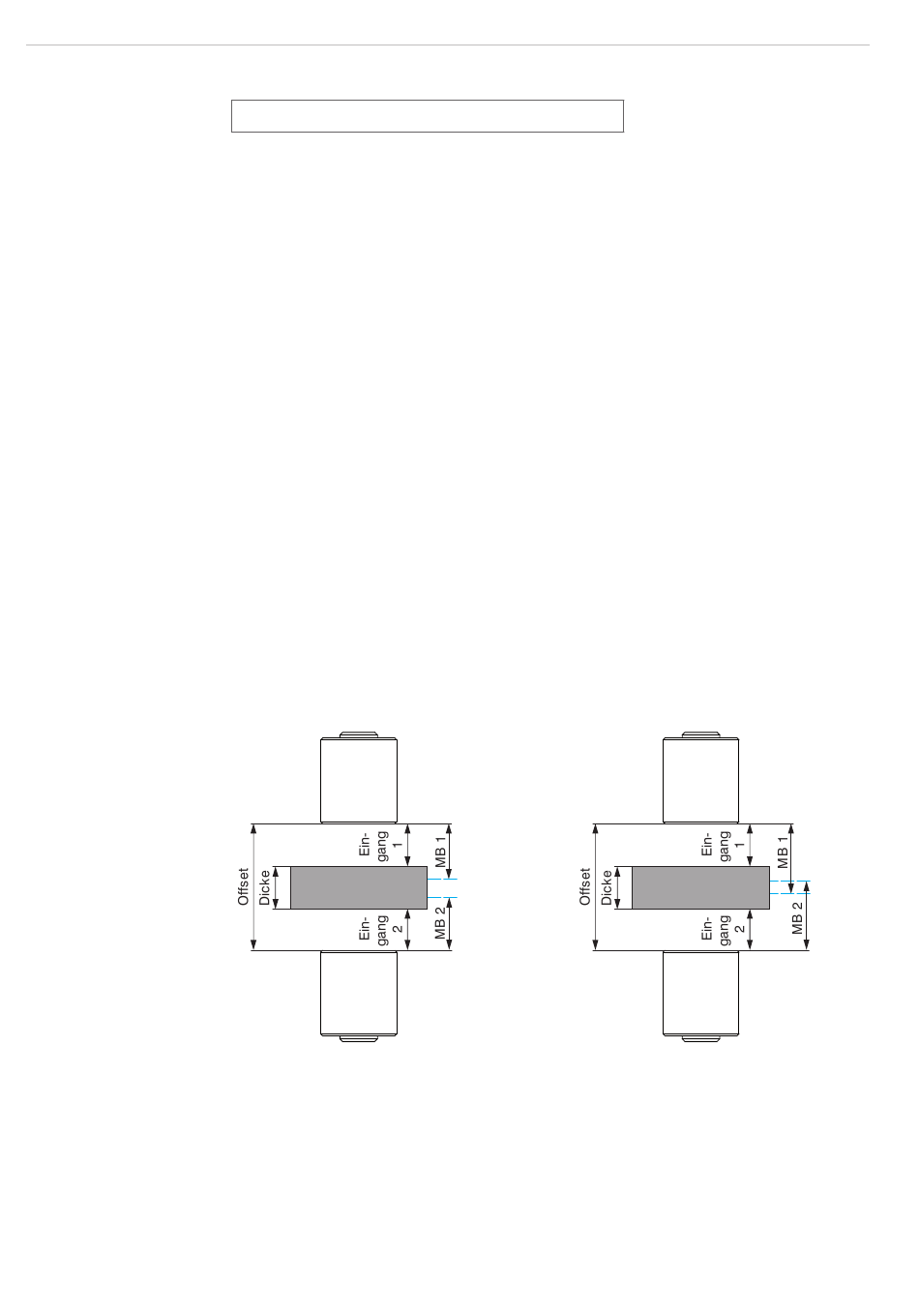

Beispiel
Sensormessbereich zu klein
MB 1 + MB 2 < Offset
Sensor 1
Sensor 2
MB 1/2: Messbereich Sensor 1/2
Abstand der Sensoren zueinander zu groß
bzw. bei Messobjektschwingung ist eine
Dickenmessung nicht jederzeit möglich.
Die doppelseitige Dickenmessung kommt ohne aufwendige Messobjektauflage aus. Der
wesentliche Vorteil besteht darin, dass Schwingungen des Messobjekts nicht zu einer
Messunsicherheit führen, wenn Offset und Messbereiche der Sensoren günstig gewählt
sind. Die Lagetoleranz des Messobjekts wird von dem Offset und Messbereich (MB) der
Sensoren bestimmt.
„SMF", siehe
6.4.16.
Messbereichsüberschneidung
MB 1 + MB 2 > Offset
Dickenmessung auch bei geringer
Messobjektschwingung möglich.
möglich,
Sensor 1
Sensor 2
Seite 66
