Synchronisation
Innerhalb eines Controllers sind alle Sensoren untereinander synchronisiert. Mehrere Controller der Serie capaNCDT
6230 und 6238 können gleichzeitig als Mehrkanalsystem betrieben werden. Durch die Synchronisation der Controller
wird ein gegenseitiges Beeinflussen der Sensoren vermieden.
Externe Synchronisierung DT6230
PIN
Belegung
1
n.c.
2
Twisted Pair 1
3
Twisted Pair 1
4
Twisted Pair 2
5
Twisted Pair 2
SC6000-x ist ein 0,3 oder 1 m langes, fertig konfektionier-
tes Synchronisationskabel

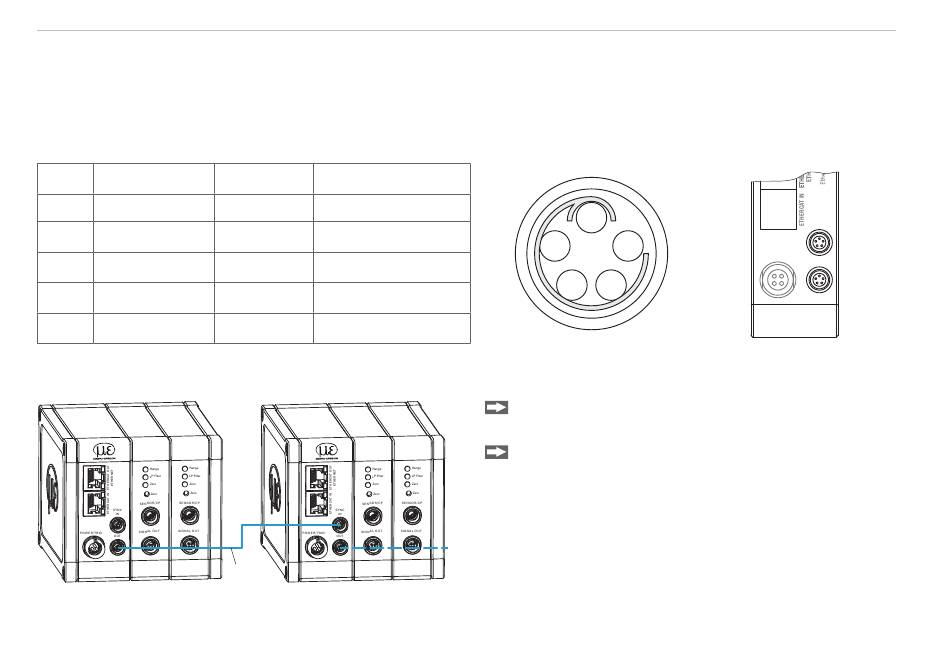

Controller 1
Synchronisation eines zweiten Controllers DT6230 / DT6238
Seite 8
Isolierung
Farbe
-
-
1
weiß 1
blau
blau
2
weiß 2
orange
orange
SC6000-x
Controller 2
1
2
5
3
4
Ansicht: Lötseite,
5-pol. ODU-Kabelstecker
Stecken Sie das Synchronisationskabel SC6000-x,
in die Buchse SYNC OUT (Ausgang) an Controller 1.
Stecken Sie den Stecker vom SC6000-x in die
Buchse SYNC IN (Eingang) an Controller 2.
i
Automatische Synchronisation, jeder Controller
kann Master sein.
capaNCDT 6220 / 6222 / 6228 / 6230 / 6238
Allgemein
SYNC
IN
POWER/TRIG.
OUT
Sync IN/OUT am Con-
troller, 5-pol. Buchse
