capaNCDT 6500
2.2.7
DD6530 Displayeinschub mit Ethernetschnittstelle
Der Displayeinschub DD6530 dient zur Signalanzeige und –ausgabe. Am Display
können die Messwerte in Prozent aller acht Kanäle abgelesen werden. Die analogen
Ausgangssignale (Spannungs- und Stromausgang), Triggereingang, sowie Synchroni-
sationsein und -ausgänge befinden sich auf der 37-pol Sub-D Buchse. Über die Ether-
netschnittstelle kann das System an ein Netzwerk angeschlossen und die Messwerte
können digital ausgelesen
Displayeinschub über eine EtherCAT-Schnittstelle zur Übertragung der Messwerte in
Echtzeit.

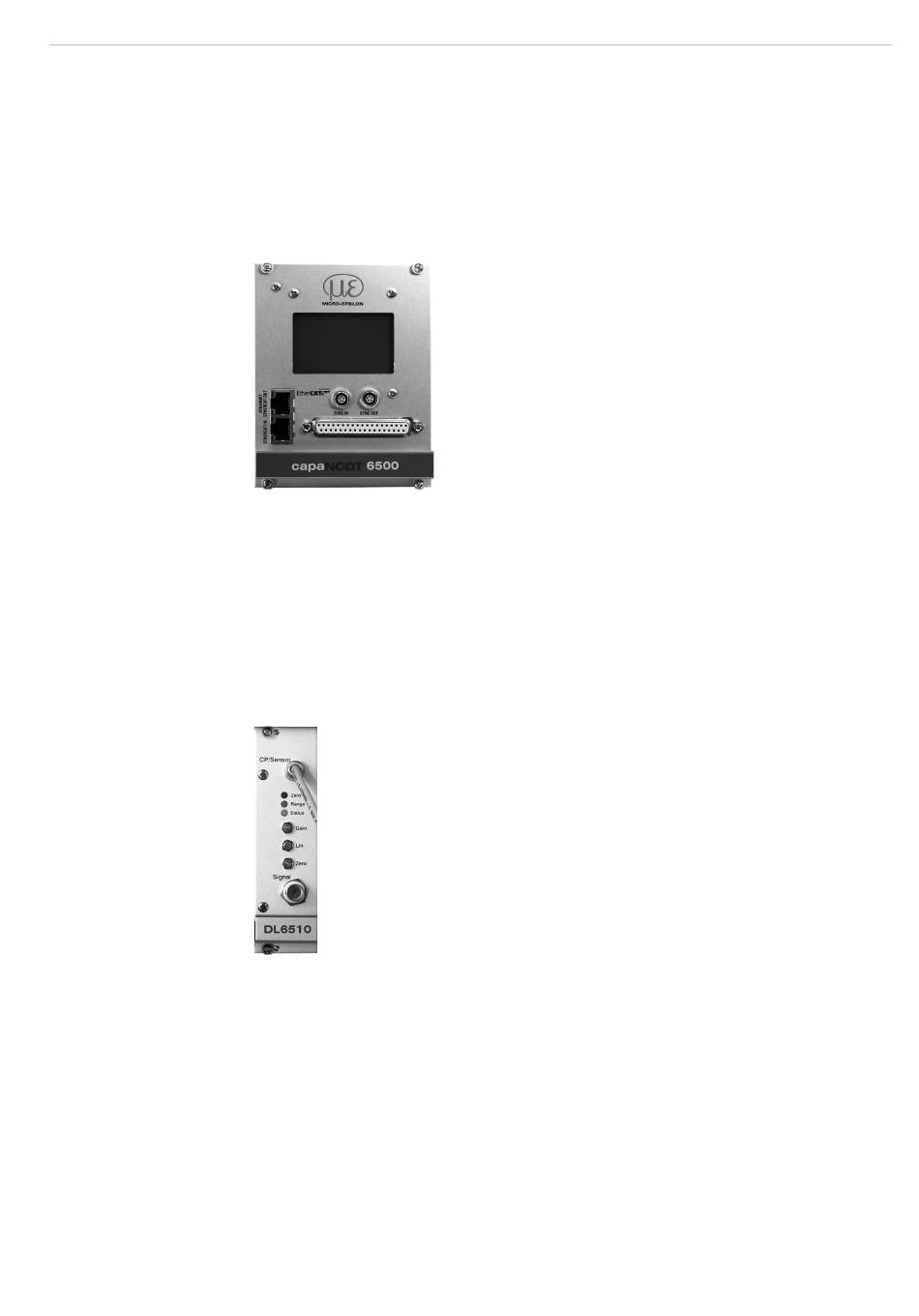

Abb. 8 Displayeinschub
2.2.8
Demodulator
Demodulation, Linearisierung und Verstärkung des abstandsabhängigen Messsignals
sind Aufgaben der Demodulatoreinheit. Die drei Trimmpotentiometer
- Linearity (Linearität)
- Gain (Verstärkung)
- Zero (Nullpunkt)
ermöglichen den Grundabgleich eines
Abb. 9 Demodulatoreinschub DL6510
werden, siehe 6
- Ethernetschnittstelle. Zudem verfügt der
Messsystems, siehe 5.3, siehe
5.4.
