capaNCDT 6500
2.2.5
Controllergehäuse
Das capaNCDT 6500C Mehrkanal-Rack ist für bis zu zwei Kanäle, das capaNCDT 6500
ist für bis zu 8 Kanäle ausgelegt, die alle miteinander synchronisiert sind.
Netzteil
Displayeinschub

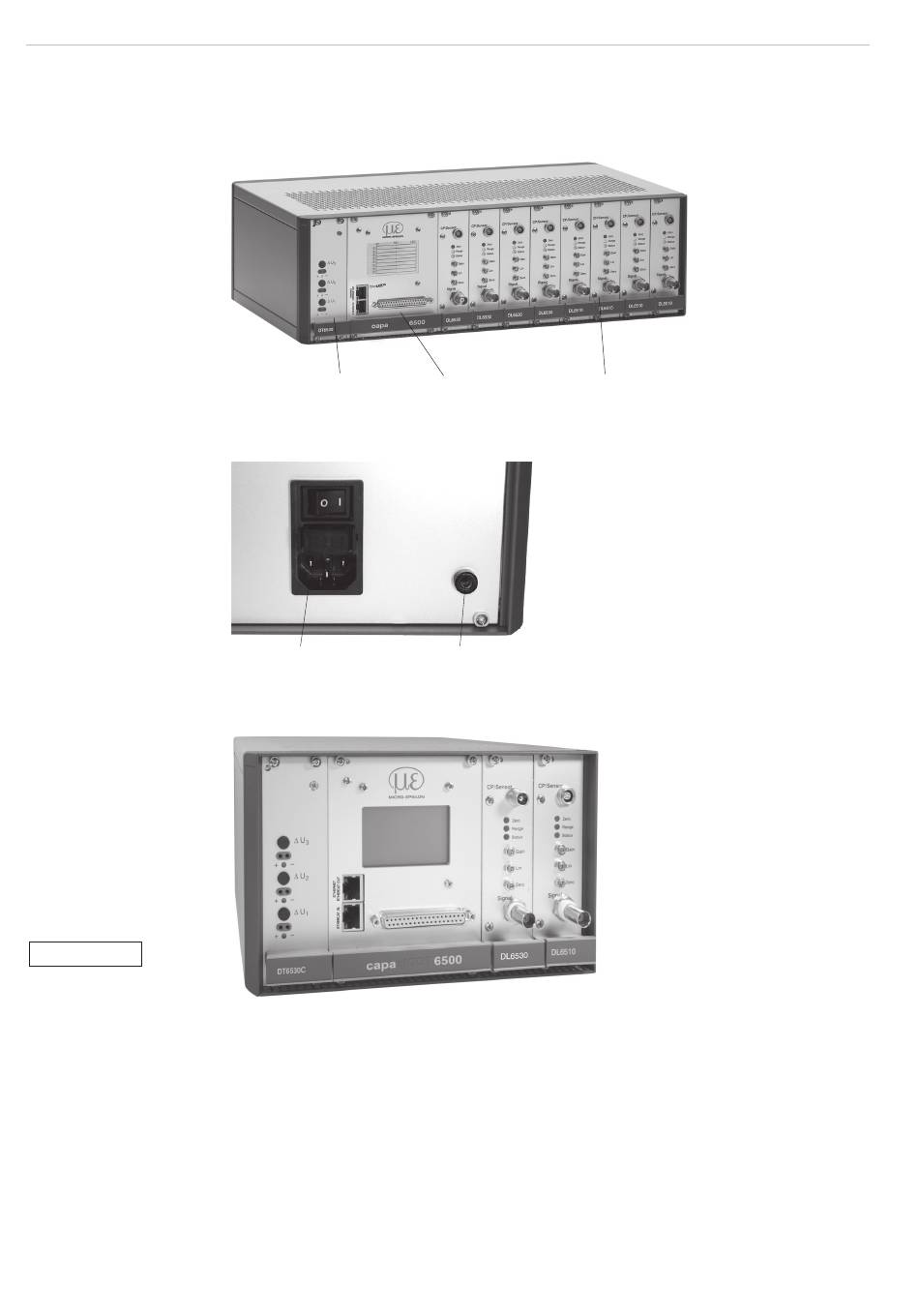

Abb. 5 Frontansicht DT6530
Netzanschluss
Masseanschluss
Abb. 6 Rückansicht DT6530
Abb. 7 Frontansicht DT6530C
2.2.6
Oszillator
Der Oszillator speist alle Messkanäle (Sensoren) mit einem frequenz- und amplitudensta-
bilen Wechselstrom. Die Frequenz beträgt 31 kHz. Da alle Sensoren von einem Oszillator
gespeist werden, kommt es zu keiner störenden Beeinflussung der Kanäle untereinan-
der. Jeder zweite Messkanal erhält ein um 180 ° phasenverschobenes Oszillatorsignal.
Demodulator
